TRANSMISSION GEAR (MTM)

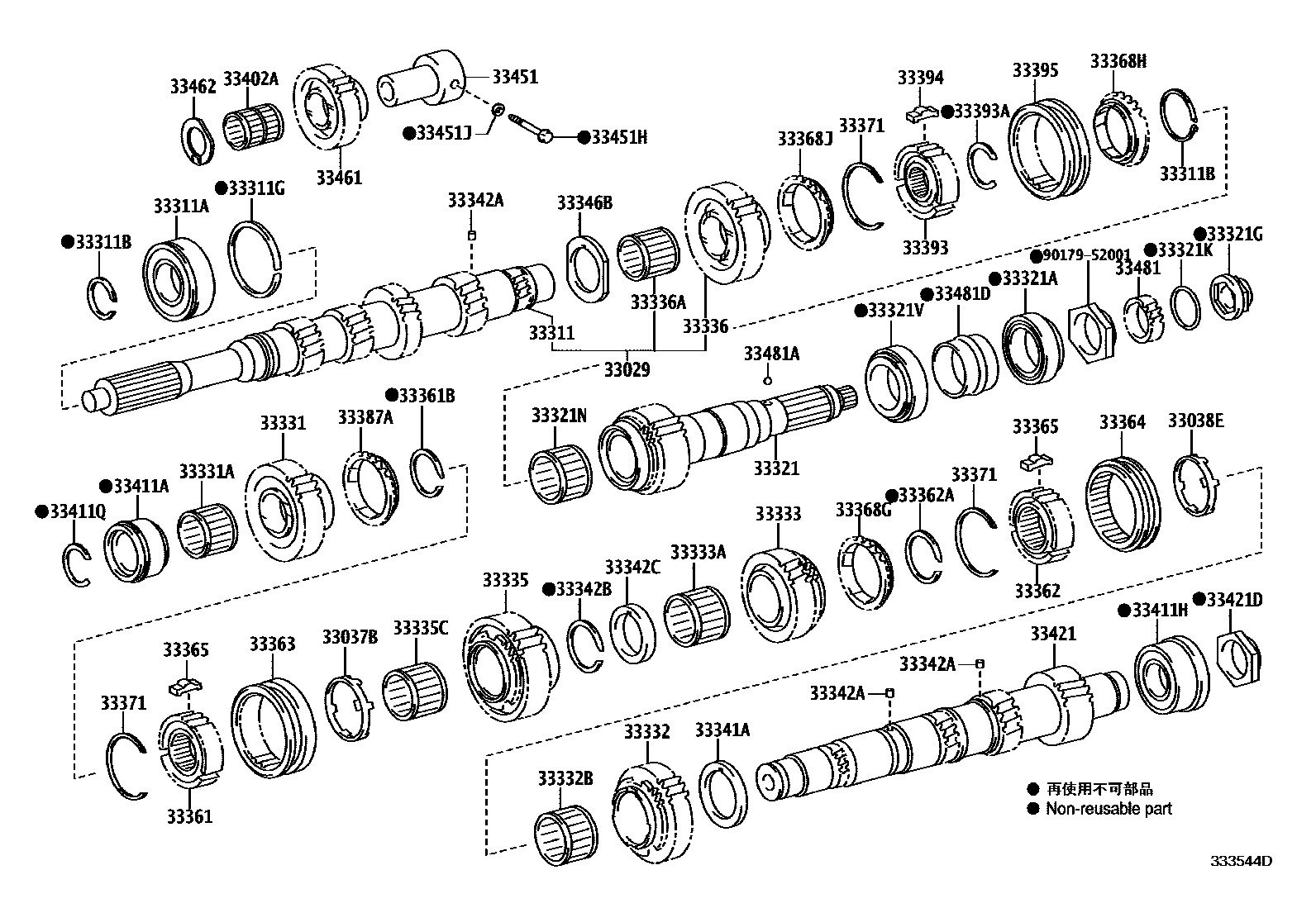

Parts diagram
33029SHAFT SET, INPUT
main33029-37010i200710-200902
main33029-37040i200902
33037BRING SET, SYNCHRONIZER, NO.1
main33037-37030i200705
main33037-37040i200610-200909
main33037-37050i200909
33038ERING SET, SYNCHRONIZER, NO.2
main33037-37022i200705
main33038-37020i200610-200909
main33038-37030i200909-201004
main33038-37040i201004
mainSU00200184i200610
33311SHAFT, INPUT
main33301-37050i200705
main33301-37210i200705
main33311-37270i200610-200902
main33311-37290i200902
mainSU00200320i200610
mainSU00200351i201003
33311ABEARING (FOR INPUT SHAFT FRONT)
main90363-45010i200705-201106
main90363-47001i200610-201106
main90363-50007i200705-201106
mainSU00200179i200610-201106
33311BRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-42002i200705
main90520-42003i200705
main90520-42004i200705
main90520-42005i200705
main90520-42006i200705
main90520-42007i200705
main90520-42022i200610
main90520-42023i200610
main90520-42024i200610
main90520-42025i200610
main90520-42026i200610
main90520-42027i200610
main90520-99010i200705
main90521-58001i200610
mainSU00200198i200610
33311GRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-96001i200705
main90520-99009i200610
mainSU00200200i200610
33321SHAFT, OUTPUT
main33302-37021i200610-200910
main33302-37030i200910-201106
main33321-37030i200705-201106
main33321-37060i200705-201106
mainSU00200189i200610-201106
mainSU00200457i200610-201106
mainSU00201042i201003-201106
33321ABEARING (FOR OUTPUT SHAFT REAR)
main90363-38007i200705
main90363-40034i200705
main90366-55057i200610
mainSU00200221i200610
33321GNUT (FOR MANUAL TRANSMISSION OUTPUT SHAFT REAR SET)
main90179-24008i200610
mainSU00200197i200610-200801
mainSU00200456i200610
mainSU00200938i200801
33321KRING, O(FOR MANUAL TRANSMISSON OUTPUT SHAFT REAR SET NUT)
main90301-31003i200610
mainSU00200202i200610-200801
mainSU00200873i200801
33321NBEARING (FOR OUTPUT SHAFT FRONT)
main90364-38021i200610
33321VBEARING (FOR OUTPUT SHAFT CENTER)
main90363-45019i200705
main90366-55060i200610
33331GEAR, REVERSE
main33331-37050i200705
main33331-37070i200705
main33425-37010i200610-200910
main33425-37020i200910
mainSU00200186i200610
33331ABEARING (FOR REVERSE GEAR)
main90364-43009i200610-200902
main90364-43010i200902
main90364-47008i200705
main90364-54004i200705
mainSU00200223i200610
33332GEAR, 2ND
main33033-36080i200705
main33033-37030i200705
main33424-37010i200610-200801
main33424-37020i200802-200910
main33424-37040i200910
mainSU00200185i200610
mainSU00200328i201003
33332BBEARING, NEEDLE ROLLER (FOR 2ND GEAR)
main90364-50003i200705
main90364-54003i200705
main90364-54009i200610-200902
main90364-54010i200902
mainSU00200223i200610
33333GEAR, 3RD
main33034-37010i200705
main33034-37050i200705
main33044-37010i200610-200903
main33044-37020i200903
mainSU00200183i200610
mainSU00200327i201003
33333ABEARING, NEEDLE ROLLER (FOR 3RD GEAR)
main90364-47007i200705
main90364-54008i200610-200902
main90364-54011i200902
main90364-58007i200705
mainSU00200223i200610
33335GEAR, 1ST
main33335-37040i200705
main33335-37080i200705
main33426-37010i200610-201004
main33426-37020i201004
mainSU00200187i200610-200801
mainSU00200515i200610
33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)
main90364-44004i200705
main90364-49002i200610-200902
main90364-49004i200902
main90364-58005i200705
mainSU00200223i200610
33336GEAR, 5TH
main33036-37010i200705
main33036-37050i200705
main33336-37061i200610
mainSU00200235i200610
33336ABEARING, NEEDLE ROLLER (FOR 5TH GEAR)
main90364-37012i200705
main90364-38020i200705
main90364-48003i200610-200705
main90364-48003i200706-200902
main90364-48004i200706-200902
main90364-48005i200706-200902
main90364-48006i200706-200902
main90364-48007i200706-200902
main90364-48008i200902
main90364-48009i200902
main90364-48010i200902
main90364-48011i200902
main90364-48012i200902
mainSU00200238i200610
33341AWASHER, 2ND GEAR THRUST
main33341-37020i200610
33342APIN, STRAIGHT (FOR GEAR THRUST WASHER)
main90250-04056i200610
33342BRING, SHAFT SNAP (FOR GEAR THRUST WASHER)
main90520-34010i200705
main90520-34011i200705
main90520-34012i200705
main90520-34015i200705
main90520-34016i200705
main90520-45021i200610
main90520-45022i200610
main90520-45023i200610
main90520-45024i200610
main90520-45025i200610
main90520-45026i200610
mainSU00200182i200610
33342CWASHER, 3RD GEAR THRUST
main33342-36021i200705
main33342-37010i200610
mainSU00200227i200610
33346BWASHER, 5TH GEAR THRUST
main33346-37010i200610
33361HUB, TRANSMISSION CLUTCH, NO.1
main33361-37030i200705
main33361-37050i200705-201104
main33361-37051i201104
main33361-37060i200610
mainSU00200231i200610
33361BRING, SHAFT SNAP (FOR CLUTCH HUB NO.1)
main90520-40013i200610
main90520-40014i200610
main90520-40015i200610
main90520-40016i200610
main90520-40017i200610
main90520-40018i200610
main90520-46004i200705
main90520-46005i200705
main90520-46006i200705
main90520-46007i200705
main90520-46008i200705
main90520-46009i200705
33362HUB, TRANSMISSION CLUTCH, NO.2
main33361-37040i200705
main33362-36050i200705
main33362-37030i200610
mainSU00200231i200610
33362ARING, SHAFT SNAP (FOR CLUTCH HUB NO.2 SETTING)
main90520-28054i200705
main90520-28055i200705
main90520-28056i200705
main90520-28057i200705
main90520-28058i200705
main90520-28059i200705
main90520-43002i200705
main90520-43003i200705
main90520-43004i200705
main90520-43005i200705
main90520-43006i200705
main90520-43007i200705
main90520-50010i200610
main90520-50011i200610
main90520-50012i200610
main90520-50013i200610
main90520-50014i200610
main90520-50015i200610
33363SLEEVE, TRANSMISSION HUB, NO.1
main33363-37040i200705
main33363-37050i200705-201104
main33363-37051i201104
main33363-37060i200610
mainSU00200194i200610-200801
mainSU00200544i200801
33364SLEEVE, TRANSMISSION HUB, NO.2
main33364-36061i200705
main33364-37031i200705
main33364-37040i200610-200801
main33364-37050i200802-200903
main33364-37051i200903
mainSU00200194i200610-200801
mainSU00200544i200801
33365KEY, SYNCHROMESH SHIFTING, NO.1
main33365-37030i200705
main33365-37040i200705
main33365-37050i200610
mainSU00200181i200610
33368RING, SYNCHRONIZER, NO.2
main33368-36051i200705
main33368-60022i200705
mainSU00200362i200610
33368GRING, SYNCHRONIZER (FOR 3RD GEAR)
main33369-37010i200610-200905
main33369-37020i200905
33368HRING, SYNCHRONIZER (FOR 4TH GEAR)
main33381-37040i200610-200907
main33381-37050i200907
33368JRING, SYNCHRONIZER (FOR 5TH GEAR)
main33368-60043i200705
main33396-37010i200610-200905
main33396-37020i200905
33371SPRING, SYNCHROMESH SHIFTING KEY, NO.1
main33371-36030i200705
main33371-37030i200705
main33371-37040i200610
33387ARING, REVERSE SYNCHRONIZER
main33387-37010i200705
main33387-37020i200610-200905
main33387-37030i200905
33393HUB, TRANSMISSION CLUTCH, NO.3
main33393-36060i200705
main33393-37020i200705
main33393-37040i200610-200612
main33393-37050i200701
33393ARING, SHAFT SNAP (FOR TRANSMISSION CLUTCH HUB NO.3)
main90520-28054i200705
main90520-28055i200705
main90520-28056i200705
main90520-28057i200705
main90520-28058i200705
main90520-28059i200705
main90520-39032i200610
main90520-39033i200610
main90520-39034i200610
main90520-39035i200610
main90520-39036i200610
main90520-39037i200610
33394KEY, SYNCHROMESH SHIFTING, NO.3
main33394-36020i200705
main33394-37020i200610
mainSU00200204i200610
33395SLEEVE, TRANSMISSION HUB, NO.3
main33395-36030i200705
main33395-37020i200705
main33395-37030i200610
mainSU00201047i201003
33402GEAR SUB-ASSY, REVERSE IDLER
main33461-36090i200705
mainSU00200196i200610
mainSU00200980i201003
33402ABUSH OR BEARING (FOR REVERSE IDLER GEAR)
main90364-28010i200610
33411ABEARING OR ROLLER(FOR COUNTER GEAR FRONT)
main90365-30030i200705
main90365-37006i200705
main90365-38006i200610
mainSU00200228i200610
33411HBEARING OR ROLLER(FOR COUNTER GEAR REAR)
main90363-30049i200705
main90363-40075i200610
mainSU00200228i200610
33411QRING, COUNTER GEAR FRONT BEARING SNAP, NO.2
main90520-34018i200610
main90520-34019i200610
main90520-34020i200610
main90520-34021i200610
main90520-34022i200610
main90520-34023i200610
main90520-63001i200705
33421GEAR, COUNTER
main33421-37040i200705
main33421-37120i200705
main33421-37130i200610-201010
main33421-37131i201010
mainSU00200193i200610-200801
mainSU00200919i200801
mainSU00200955i201003
33421DNUT(FOR COUNTER GEAR REAR)
main90179-36007i200610
33451SHAFT, REVERSE IDLER GEAR
main33451-36050i200705
main33451-37020i200705
main33451-37030i200610
mainSU00200195i200610
33451HBOLT (FOR REVERSE IDLER GEAR SHAFT)
main90105-10530i200610
33451JGASKET (FOR REVERSE IDLER GEAR SHAFT)
main90430-10021i200610
33461GEAR, REVERSE IDLER
main33461-37030i200705
main33461-37040i200610
33462WASHER, REVERSE IDLER THRUST
main33462-37010i200610
main33462-60020i200705
33481GEAR, SPEEDOMETER DRIVE (MTM)
main33481-36150i200705
main33481-36160i200705
main33481-37070i200610
main33481-37080i200610
main33481-37090i200610
main33481-37110i200610
mainSU00200188i200610
33481AKEY OR BALL, SPEEDOMETER DRIVE GEAR (MTM)
main90360-05012i200610
main90360-06004i200705
33481DSPACER (FOR SPEEDOMETER DRIVE GEAR)
main33487-36070i200705
main33487-37020i200705
main35775-37020i200610
mainSU00200234i200610
mainSU00200340i201003
mainSU00200458i200610
9017952001

61 parts on this diagram · 5 diagrams in section
