FRONT DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

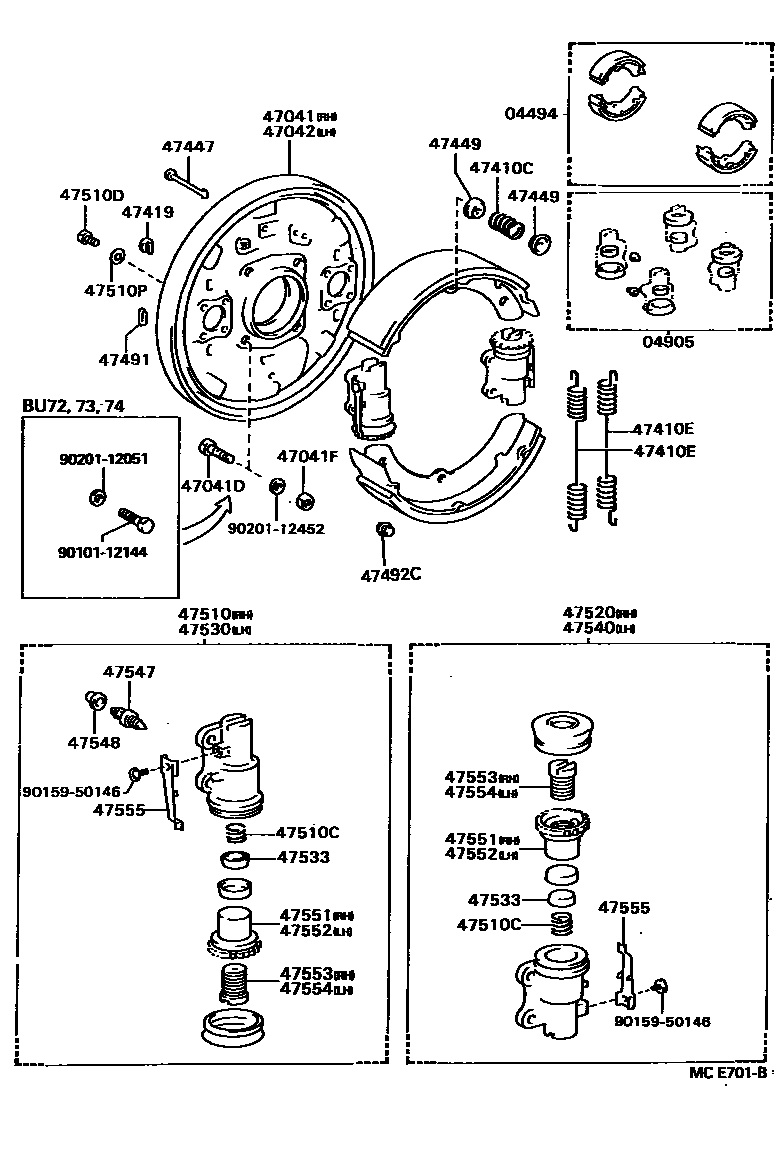

Parts diagram
04494SHOE KIT, FRONT BRAKE
main04494-36070i198808-199111
main04494-36080i198808-199505
main04494-36090i198808-198911
main04494-36100i198808-199103
main04494-36141i198808-199505
main04494-36150i199008-199505
main04494-36160i199109-199505
main04494-36170i199111-199505
main04495-25050i198911-199008
main04496-36070i198808-199111
REBUILT
main04496-36080i198808-199505
REBUILT
main04496-36090i198808-198911
REBUILT
main04496-36100i198808-199103
REBUILT
04905CUP KIT, FRONT WHEEL CYLINDER
main04905-36060i198808-199505
main04905-36070i198808-199303
main04905-36080i198808-199303
main04905-36090i198808-199304
main04905-36090i198808-199303
main04905-36100i198808-199303
main04905-36100i198808-199303
main04905-36120i199303-199505
main04905-36130i199303-199505
main04905-36130i199303-199505
main04905-36140i199303-199505
main04905-36150i199303-199505
main04905-36150i199303-199505
47041PLATE SUB-ASSY, BRAKE BACKING, FRONT RH
main47041-36110i198808-199505
main47041-36121i198808-199102
main47041-36122i199102-199505
main47041-36130i198808-199210
main47041-36131i199210-199505
main47041-36140i198808-199505
main47041-36150i198910-199505
main47041-36160i198910-199210
main47041-36161i199210-199505
47041DBOLT(FOR BACKING PLATE TO STEERING KNUCKLE SETTING)
main90101-12113i198808-199505
47041FNUT(FOR BACKING PLATE TO STEERING KNUCKLE SETTING)
main90170-14002i198808-199505
main94115-71200i198808-199505
47042PLATE SUB-ASSY, BRAKE BACKING, FRONT LH
main47042-36110i198808-199505
main47042-36121i198808-199102
main47042-36122i199102-199505
main47042-36130i198808-199210
main47042-36131i199210-199505
main47042-36140i198808-199505
main47042-36150i198910-199505
main47042-36160i198910-199210
main47042-36161i199210-199505
47410CSPRING(FOR FRONT BRAKE SHOE HOLD DOWN)
main90501-20012i198808-199505
47410ESPRING, TENSION(FOR FRONT BRAKE SHOE RETURN)
main90506-29006i198808-199505
main90507-29004i198808-199505
RH SIDE
main90507-29005i198808-199505
LH SIDE
main90507-29006i198808-199505
47419PLUG, HOLE(FOR FRONT BRAKE)
main47419-35011i198808-199505
47447PIN, SHOE HOLD DOWN SPRING(FOR FRONT BRAKE)
main47447-20010i198808-199505
main47447-35020i198808-199505
main47447-36030i198808-199505
main47447-60010i198808-199505
47449CUP, SHOE HOLD DOWN SPRING(FOR FRONT BRAKE)
main47449-30020i198808-199505
47491PLUG, HOLE(FOR FRONT BRAKE)
main47491-36010i199309-199505
main47491-36010i198808-199505
main47491-36010i198808-199505
47492CPLUG, HOLE(FOR FRONT BRAKE)
main47492-28010i199210-199505
main47492-28010i199210-199505
47510CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR FRONT OR UPPER)
main47510-36080i198808-199505
main47510-36090i198808-199303
main47510-36091i199303-199505
main47510-36100i198808-199303
main47510-36101i199303-199505
main47510-36110i198808-199303
main47510-36110i198808-199303
main47510-36111i199303-199505
main47510-36111i199303-199505
main47510-36120i198808-199303
main47510-36120i198808-199303
main47510-36121i199303-199505
main47510-36121i199303-199505
main47510-36140i198910-199303
main47510-36141i199303-199505
main47510-36150i198910-199304
main47510-36151i199304-199505
main47510-36160i198910-199303
main47510-36161i199303-199505
47510CSPRING, COMPRESSION(FOR FRONT WHEEL BRAKE CYLINDER)
main90501-08122i198808-199303
main90501-08122i199303-199304
main90501-10759i198808-199505
47510DBOLT(FOR FRONT WHEEL CYLINDER)
main90101-08081i198808-199505
main90101-10127i198808-199505
47510PWASHER(FOR FRONT WHEEL CYLINDER)
main90201-08002i198808-199505
main90201-10287i198808-199505
47520CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR REAR OR LOWER)
main47520-36070i198808-199505
main47520-36090i198808-199303
main47520-36091i199303-199505
main47520-36100i198808-199303
main47520-36101i199303-199505
main47520-36110i198808-199303
main47520-36110i199102-199303
main47520-36111i199303-199505
main47520-36111i199303-199505
main47520-36120i198808-199303
main47520-36120i198808-199303
main47520-36121i199303-199505
main47520-36121i199303-199505
main47520-36140i198910-199304
main47520-36141i199304-199505
main47520-36150i198910-199303
main47520-36151i199303-199505
main47520-36160i199102-199210
main47520-36161i199210-199303
main47520-36162i199303-199505
main47520-36170i199102-199210
main47520-36170i199102-199210
main47520-36171i199210-199303
main47520-36172i199303-199505
main47520-36172i199303-199505
47530CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR FRONT OR UPPER)
main47530-36080i198808-199505
main47530-36090i198808-199303
main47530-36091i199303-199505
main47530-36100i198808-199303
main47530-36101i199303-199505
main47530-36110i198808-199303
main47530-36110i198808-199303
main47530-36111i199303-199505
main47530-36111i199303-199505
main47530-36120i198808-199303
main47530-36120i198808-199303
main47530-36121i199303-199505
main47530-36121i199303-199505
main47530-36140i198910-199303
main47530-36141i199303-199505
main47530-36150i198910-199304
main47530-36151i199304-199505
main47530-36160i198910-199303
main47530-36161i199303-199505
47533SEAT, WHEEL CYLINDER PISTON SPRING(FOR FRONT BRAKE)
main47533-30011i199303-199304
main47533-30011i198808-199303
main47533-36031i198808-199505
47540CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR REAR OR LOWER)
main47540-36070i198808-199505
main47540-36090i198808-199303
main47540-36091i199303-199505
main47540-36100i198808-199303
main47540-36101i199303-199505
main47540-36110i198808-199303
main47540-36110i199102-199303
main47540-36111i199303-199505
main47540-36111i199303-199505
main47540-36120i198808-199303
main47540-36120i198808-199303
main47540-36121i199303-199505
main47540-36121i199303-199505
main47540-36140i198910-199304
main47540-36141i199304-199505
main47540-36150i198910-199303
main47540-36151i199303-199505
main47540-36160i199102-199210
main47540-36161i199210-199303
main47540-36162i199303-199505
main47540-36170i199102-199210
main47540-36170i199102-199210
main47540-36171i199210-199303
main47540-36172i199303-199505
main47540-36172i199303-199505
47547PLUG, BLEEDER(FOR FRONT DRUM BRAKE)
main47547-12010i198808-199505
main47547-60020i198910-199505
47548CAP, BLEEDER PLUG(FOR DRUM BRAKE, FRONT)
main31478-30010i198808-199505
47551NUT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47506-36010i198808-199505
main47506-36010i198808-199505
main47551-36110i198808-199505
main47551-36120i198808-199303
main47551-36130i198808-199303
47552NUT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47507-36010i198808-199505
main47507-36010i198808-199505
main47552-36110i198808-199505
main47552-36120i198808-199303
main47552-36130i198808-199505
47553BOLT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47553-36030i198808-199505
main47553-36050i198808-199505
main47553-36060i198808-199505
main47553-36070i198808-199505
main47553-36070i198808-199505
47554BOLT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47554-36030i198808-199505
main47554-36050i198808-199505
main47554-36060i198808-199505
main47554-36070i198808-199505
main47554-36070i198808-199505
47555SPRING, ADJUSTER LOCK(FOR FRONT BRAKE)
main47555-25010i198808-199505
main47555-36040i198808-199505
9010112144
9015950146
9020112051
9020112452

32 parts on this diagram · 5 diagrams in section
