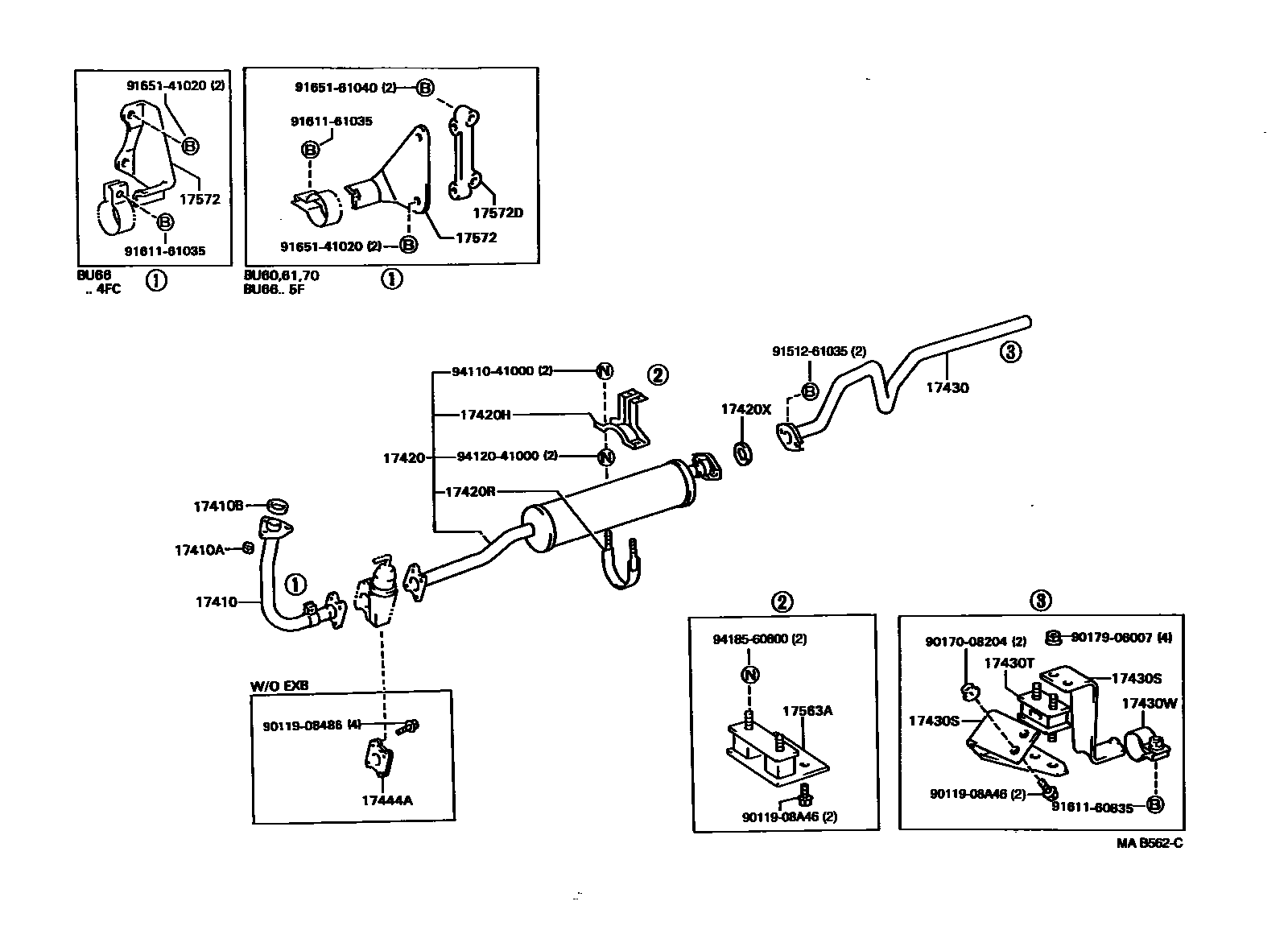

EXHAUST PIPE

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1 0008 1 0010 1

17410PIPE ASSY, EXHAUST, FRONT

main17401-58030i13BT..BU85,90,95198808-198910

main17401-58100i14B..BU88,91,94,96198808-199105

sub17401-58101

main17401-58101i14B..BU88,9#199105-199407

sub17401-58102

main17401-58102i14B..BU88,9#199407-199505

main17401-58150i14B..BU78198910-199208

sub17401-58151

main17401-58151i14B..BU78199208-199505

sub17401-58102

main17401-58160iB,11B,14B,3B..BU6#,70,83,84,87198808-199208

sub17401-58171

main17401-58171iB,11B,14B,3B..BU6#,70,83,84,87199208-199505

main17401-58250i14BT..BU88,9#198910-199208

sub17401-58251

main17401-58251i14BT..BU88,9#199208-199505

main17401-73160i27LPG..BU68199311-199505

main17410-58160i14B..BU72,73,74198910-199208

sub17410-58161

main17410-58161i14B..BU72,73,74199208-199505

sub17410-58200

17410ANUT, EXHAUST PIPE SET STUD BOLT

main90179-10070iB,11B,13BT,14B#,27LPG,3B..BU6#,7#,8#,9#198808-199505

17410BGASKET, EXHAUST PIPE

main90917-06005i13BT..BU85,90,95198808-198910

sub90917-06042

main90917-06034iB,11B,14B#,3B..BU6#,7#,83,84,87,88,91,94,96198808-199012

sub90917-06059

main90917-06059iB,11B,14B#,3B..BU6#,7#,8#,9#199012-199505

main90917-06066i27LPG..BU68199311-199505

17420PIPE ASSY, EXHAUST, CENTER

main17403-56290i13BT..BU85,90198808-198910

sub17403-56280

main17403-56310i13BT..BU95198808-198910

sub17403-56300

main17420-58260i14B..BU78198910-198911

sub17420-58261

main17420-58261i14B..BU78198911-199311

sub17420-58262

main17420-58262i14B..BU78199311-199505

main17420-58270i14B..BU88,91198808-198911

sub17420-58271

main17420-58271i14B..BU88,91198911-199311

sub17420-58272

main17420-58272i14B..BU88,91199311-199505

main17420-58280i14BT..BU88,91198910-199505

main17420-58290i14B..BU94,96198808-198911

sub17420-58291

main17420-58291i14B..BU94,96198911-199311

sub17420-58292

main17420-58292i14B..BU94,96199311-199505

main17420-58300i14BT..BU94,96198910-199505

main17420-58330iB,11B,14B..BU60,61,66,70..ST198808-199310

sub17420-58331

main17420-58331iB,11B,14B..BU60,61,66,70..ST199310-199505

main17420-58340iB,11B,14B,3B..BU60,61,66,68..(DM1,DM2,DM3,T2,T3,TW1,TW2)..WT198808-199310

sub17420-58341

main17420-58341iB,11B,14B,3B..BU60,61,66,68..(DM1,DM2,DM3,T2,T3,TW1,TW2)..WT199310-199505

main17420-58390iB,11B..BU83,84198808-199106

sub17420-58421

main17420-58410iB,11B,14B..BU60,61,66..DM5,T4,TW4198808-199310

sub17420-58411

main17420-58411iB,11B,14B..BU60,61,66..DM5,T4,TW4199310-199505

main17420-58420iB,11B,14B..BU83,84,87199012-199310

sub17420-58421

main17420-58420i14B..BU87..4FC198902-199012

sub17420-58421

main17420-58421i11B,14B..BU84,87199310-199505

main17420-58430i14B..BU67198808-199505

main17420-58450i14B..BU72..DMP198910-199311

sub17420-58451

main17420-58451i14B..BU72..DMP199311-199505

main17420-58460i14B..BU74198910-199310

sub17420-58461

main17420-58461i14B..BU74199310-199505

main17420-58470i14B..BU72..TR198910-199311

sub17420-58471

main17420-58471i14B..BU72..T4199311-199505

main17420-58480i14B..BU72..T3..20T..IV3198910-199210

sub17420-58481

main17420-58490i14B..BU73199005-199109

main17420-58491i14B..BU73199109-199311

sub17420-58492

main17420-58492i14B..BU73199311-199505

main17420-58550i14B..BU66..30T..IV3199210-199310

sub17420-58551

main17420-58551i14B..BU66..30T..IV3199310-199505

main17420-58560iB,14B,3B..BU60,66,68..(DM1,T3)..5F..WT..20T..IV3199210-199310

sub17420-58561

main17420-58561iB,14B,3B..BU60,66,68..(DM1,T3)..5F..WT..20T..IV3199310-199505

main17420-73130i27LPG..BU68199311-199505

17420HCLAMP NO.1, EXHAUST PIPE CENTER, CENTER

main17576-56020i14B..BU72198910-198912

main17576-56021i14B..BU72,73198912-199505

main17576-56040i13BT,14B#..BU78,85,88,9#198808-199505

main17576-58020iB,11B,14B,27LPG,3B..BU6#,70,74,83,84,87198808-199505

17420RCLAMP NO.2, EXHAUST PIPE CENTER, CENTER

main17504-56010i14B..BU72198910-198912

main17504-56011i14B..BU72,73198912-199505

main17504-56020i13BT,14B#..BU78,85,88,9#198808-199505

main17504-58010iB,11B,14B,27LPG,3B..BU6#,70,74,83,84,87198808-199505

17420XGASKET, EXHAUST PIPE, CENTER

main90917-06005iB,11B,14B#,3B..BU6#,7#,83,84,87,88,91,94,96198808-199012

sub90917-06042

main90917-06008i13BT..BU85,90,95198808-198910

sub90917-06047

main90917-06042iB,11B,14B#,3B..BU6#,7#,8#,9#199012-199505

17430PIPE ASSY, EXHAUST, TAIL

main17405-58210i13BT..BU85,90,95198808-198910

main17405-58230i14B..BU78198910-199505

main17405-58250i14B..BU91,94,96..5F;14B..BU88..T3,T4,TW1;14BT..BU88,91,94,96..5F198808-199505

main17405-58260i14B..BU88..T2198808-199505

main17405-58270i14B..BU72..30T198910-199210

main17405-58280i14B..BU87..T4..5F..IV3;14B..BU87..5F..275..IV3198902-199505

main17405-58280i14B..BU87..4FC198902-199309

main17405-58290iB..BU70198808-199505

sub17430-58390

main17405-58300iB,11B,14B..BU60,61,66..ST198808-199505

main17405-58310i14B..BU66..275,30T198808-199505

sub17430-58430

main17405-58320iB,11B,14B..BU60,61,66..T2,T4,TW2,TW4198808-199505

sub17430-58400

main17405-58330i14B..BU66..DM2198808-199505

sub17430-58440

main17405-58340iB,14B,3B..BU60,66,68..(DM1,DM3,T3,TW1)..WT..(20T,IV4)198808-199505

sub17430-58410

main17405-58350i14B..BU67198808-199505

sub17430-58420

main17405-58360i14B..BU87..V;14B..BU87..T3,TW1198808-199505

main17405-58370iB,11B,14B..BU83,84,87..T4..5F198808-199505

main17405-58380i11B,14B..BU84,87..T2198808-199505

main17405-58410i14B#..BU96..5F..IV3;14B..BU88..T4..30T..IV3198811-199505

main17405-58420i14B..BU72..DM3,DM4,DM5,T4198910-199505

main17405-58430i14B..BU72..T3198910-199210

main17405-58440i14B..BU73199005-199109

main17405-58441i14B..BU73199109-199210

main17405-58450i14B..BU74198910-199505

main17405-58460i14B..BU66..DM5198910-199505

sub17430-58450

main17405-58530i14B..BU73199210-199505

17430SBRACKET, EXHAUST TAILPIPE (FOR REAR)

main17509-58020iB,14B,3B..BU60,66,68..(DM1,T3)..5F..WT..(20T,30T)..IV3199210-199505

main17509-73010i27LPG..BU68199311-199505

BODY SIDE

main17561-47010i14B..BU72..T3;B,14B,3B..BU60,66,67,68..(DM1,DM3,DM4,T3,TW1)..WT..(20T,IV4)198808-199505

PIPE SIDE

main17561-47010iB,14B,3B..BU60,66,68..(DM1,T3)..5F..WT..20T..IV3199210-199505

main17574-58040i14B..BU87..V;14B..BU66..275,30T;14B..BU87..T3,T4,TW1;11B,14B#..BU84,88..T3,T4,TW1;B,14B..BU60,66..DM2,T2,T4,TW2,TW4;B,11B,13BT,14B#..BU61,74,78,83,85,9#..WT198808-199505

BODY SIDE

main17574-58050iB,11B,14B..BU60,61,66,70..ST198808-199505

BODY SIDE

main17574-58060i14B..BU66..DM5;14B..BU87,88..T2;14B..BU72..DM3,DM4,DM5,T4;11B,14B..BU73,84..T2,T3,TW1198808-199505

BODY SIDE

17430TCUSHION, EXHAUST TAILPIPE (FOR REAR)

main17567-61030iB,11B,13BT,14B#,27LPG,3B..BU6#,7#,8#,9#198808-199505

17430WCLAMP NO.2, EXHAUST TAILPIPE (FOR REAR)

main90461-32005i27LPG..BU68199311-199505

main90461-32007iB,11B,13BT,14B#,3B..BU6#,7#,8#,9#198808-199505

17444ASPACER, EXHAUST FRONT PIPE

main17404-58030iB,11B..BU60,61,70,83,84198808-199505

17563ASUPPORT, EXHAUST PIPE, NO.3

main17562-58020i14B..BU74198910-199505

main17563-58010iB,11B,14B,27LPG,3B..BU60,61,66,68,70,72,73,83,84,87198808-199505

sub17563-58041

main17563-58020i14B..BU67198808-199505

main17567-58010i13BT,14B#..BU78,85,88,9#198808-199505

17572BRACKET, EXHAUST PIPE NO.1 SUPPORT

main17571-58080i13BT..BU85,90,95198808-198910

main17571-58170i14B#..BU88,91,94,96..5F198808-199505

main17571-58180i14B#..BU88,96..4FC198808-199505

main17571-58190i14B..BU78198910-199505

main17571-58200iB,11B,14B,3B..BU67,68,83,84,87..5F;B,14B..BU60,66..(DM1,DM3,T3)..5F..WT..20T198808-199505

main17571-58210i14B..BU66,67,87..4FC198808-199505

main17571-58220i14B..BU66..IV4198808-199505

main17571-58270iB,11B..BU61,70;14B..BU66..275,30T;B,14B..BU60,66..T3..5F..ST;B,14B..BU60,66..(DM2,DM5,T1,T2,T4,TW1,TW2,TW4)..5F..(CBU,IV3)198808-199505

main17571-58270i14B..BU87..T4..5F..IV3;14B..BU87..5F..275..IV3198902-199505

main17571-58280i14B..BU72,73,74198910-199505

main17571-58290i14B..BU66..T3..5F..WT..(20T,30T)..IV3199109-199505

main17571-73100i27LPG..BU68199311-199505

17572DBRACKET, EXHAUST PIPE SUPPORT, NO.1

main17579-73010iB,11B..BU61,70;14B..BU66..275,30T;B,14B..BU60,66..T3..5F..ST;B,14B..BU60,66..(DM2,DM5,T1,T2,T4,TW1,TW2,TW4)..5F..(CBU,IV3)198808-199505

9011908486

main90119-08486

9011908A46

main90119-08A46

9017008204

main90170-08204

9017906007

main90179-06007

9151261035

main91512-61035

9161160835

main91611-60835

9161161035

main91611-61035

9165141020

main91651-41020

9165161040

main91651-61040

9411041000

main94110-41000

9412041000

main94120-41000

9418560800

main94185-60800

27 parts on this diagram · 9 diagrams in section
