TRANSMISSION GEAR (MTM)

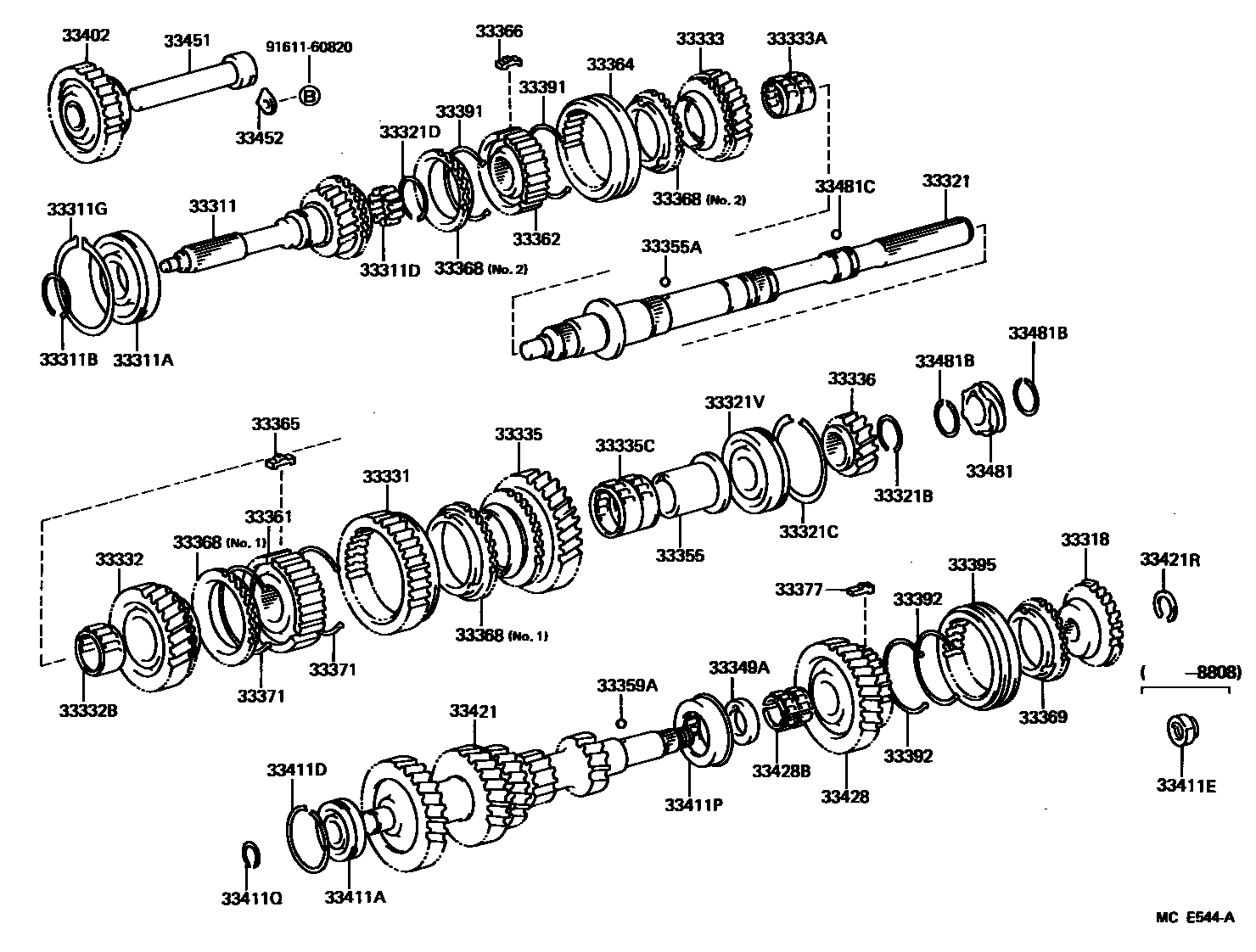

Parts diagram
33311SHAFT, INPUT
main33301-25010i198708-199403
main33301-25020i199403-199505
main33301-26022i198708-198808
main33301-26040i198906-199505
main33301-28060i198808-198906
main33301-35050i198808-199403
main33301-35100i199403-199505
33311ABEARING (FOR INPUT SHAFT FRONT)
main90363-32024i198708-199505
main90363-40034i198708-199505
33311BRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-30214i198708-199505
main90520-30215i198708-199505
main90520-30216i198708-199505
main90520-30217i198708-199505
main90520-30218i198708-199505
main90520-30219i198708-199505
main90520-38008i198708-199505
main90520-38009i198708-199505
main90520-38010i198708-199505
main90520-38011i198708-199505
main90520-38012i198708-199505
main90520-38013i198708-199505
main90520-38014i198708-199505
33311DBEARING, INPUT SHAFT
main90361-06002i198708-199505
main90364-25012i199405-199505
main90364-25013i198708-199405
33311GRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-76002i198708-199505
main90520-88001i198708-199505
33318PIECE, GEAR SPLINE, NO.5
main33318-28010i198708-198808
main33318-35020i198708-199405
main33318-35030i198808-199505
main33318-35050i199405-199505
33321SHAFT, OUTPUT
main33321-25040i198708-199505
main33321-26050i198708-199505
33321BRING, SHAFT SNAP (FOR OUTPUT SHAFT BEARING)
main90520-25005i198708-199505
main90520-25006i198708-199505
main90520-25009i198708-199505
main90520-25010i198708-199505
main90520-25011i198708-199505
main90520-25012i198708-199505
main90520-25013i198708-199505
main90520-25014i198708-199505
main90520-25015i198708-199505
main90520-25016i198708-199505
main90520-25017i198708-199505
33321CRING, SHAFT SNAP (FOR OUTPUT SHAFT BEARING)
main90520-71221i198708-199505
main90520-81001i198708-199505
33321DRING, SHAFT SNAP (FOR CLUTCH HUB SET)
main90520-28010i198708-199505
main90520-28011i198708-199505
main90520-28012i198708-199505
main90520-28013i198708-199505
main90520-28245i198708-199505
main90520-28246i198708-199505
main90520-28248i198708-199505
main90520-30014i198708-199505
main90520-30015i198708-199505
main90520-30016i198708-199505
main90520-30017i198708-199505
main90520-30018i198708-199505
main90520-30019i198708-199505
main90520-30020i198708-199505
33321VBEARING (FOR OUTPUT SHAFT CENTER)
main90363-30032i198708-198808
main90363-30059i198808-199505
main90363-35023i198708-199505
33331GEAR, REVERSE
main33331-28010i198708-198906
main33331-35050i198708-199404
main33331-35060i198906-199008
main33331-35061i199012-199505
main33331-35080i199404-199505
33332GEAR, 2ND
main33033-22040i199404-199505
main33033-25010i198708-199404
main33033-26010i198708-198807
main33033-26011i198807-199505
main33033-26021i198808-199505
main33033-35050i198708-199404
main33033-35120i199404-199505
33332BBEARING, NEEDLE ROLLER (FOR 2ND GEAR)
main90364-38002i198708-199505
main90364-47003i198708-199505
33333GEAR, 3RD
main33034-25010i198708-199403
main33034-25020i199403-199505
main33034-26041i198808-199505
main33034-26050i198708-198808
main33034-26051i198808-199505
main33034-35040i198708-199403
main33034-35080i199403-199505
33333ABEARING, NEEDLE ROLLER (FOR 3RD GEAR)
main90364-35005i198708-199505
main90364-38011i198708-199505
33335GEAR, 1ST
main33032-26010i198708-198808
main33032-26030i198906-199505
main33032-35040i198708-199505
main33032-35060i198808-198906
33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)
main90364-39002i198708-198808
main90364-39005i198708-199505
main90364-39011i198808-199505
33336GEAR, 5TH
main33336-25020i198708-199505
main33336-26010i198708-199505
main33336-28020i198808-199505
main33336-35070i198808-199405
main33336-35100i199405-199505
33349WASHER, 5TH GEAR THRUST
main33346-35010i198708-199405
main33346-35020i199405-199505
33349AWASHER, 4TH GEAR
main33349-30020i198708-198808
main33349-35010i198808-199505
33355RACE, 1ST GEAR BEARING INNER
main33355-35011i198708-198808
main33355-35020i198808-199505
33355AKEY OR BALL, 1ST GEAR BEARING INNER RACE LOCK
main90360-06004i198708-199505
33359ABALL, 5TH GEAR BEARING INNER RACE LOCK
main90360-06004i198708-199505
33361HUB, TRANSMISSION CLUTCH, NO.1
main33361-35020i198708-199505
main33361-35030i198708-199404
main33361-35040i199404-199505
33362HUB, TRANSMISSION CLUTCH, NO.2
main33362-35020i198708-198808
main33362-35030i198708-199505
main33362-35040i198808-199505
33364SLEEVE, TRANSMISSION HUB, NO.2
main33364-26020i199209-199505
main33364-35010i198708-198808
main33364-35020i198708-199403
main33364-35030i198808-199209
main33364-35050i199403-199505
33365KEY, SYNCHROMESH SHIFTING, NO.1
main33365-35020i198708-199505
main33365-35030i198708-199404
main33365-35040i199404-199505
33366KEY, SYNCHROMESH SHIFTING, NO.2
main33366-35020i198708-198808
main33366-35030i198708-199505
main33366-35040i198808-199505
33368RING, SYNCHRONIZER, NO.2
main33367-14010i198708-199505
CLUTCH HUB NO.2
main33368-20012i198708-199505
CLUTCH HUB NO.1
main33368-35020i198708-199403
main33368-35030i199403-199505
main33368-35040i199403-199505
33369RING, SYNCHRONIZER, NO.3
main33367-14010i198708-199505
main33368-35020i198708-199008
main33369-14010i199008-199405
main33369-35010i199405-199411
main33369-35011i199411-199505
33371SPRING, SYNCHROMESH SHIFTING KEY, NO.1
main33371-14031i198708-199505
main33371-35020i198708-199404
33377KEY, SYNCHROMESH SHIFTING (FOR NO.3 CLUTCH HUB)
main33394-30010i198708-198808
main33394-30011i198808-199505
33391SPRING, SYNCHROMESH SHIFTING KEY, NO.2
main33371-14010i198708-199505
main33391-25030i198708-199403
main33391-35010i199403-199505
33392SPRING, SYNCHROMESH SHIFTING KEY, NO.3
main33371-14010i198708-199505
main33391-25030i198708-199008
main33392-14020i199008-199505
33395SLEEVE, TRANSMISSION HUB, NO.3
main33395-14013i198708-199008
main33395-26010i199008-199305
main33395-26020i199305-199505
main33395-35010i198708-199405
main33395-35040i199405-199411
main33395-35041i199411-199505
33402GEAR SUB-ASSY, REVERSE IDLER
main33402-28011i198708-198906
main33402-35040i198708-199405
main33402-35050i198906-199505
main33402-35060i199405-199505
33411ABEARING OR ROLLER(FOR COUNTER GEAR FRONT)
main90365-25010i198708-198808
main90365-25018i198708-199405
main90365-25019i199405-199505
main90365-25023i199305-199505
main90365-25025i198808-199305
33411DRING, COUNTER GEAR FRONT BEARING SNAP, NO.1
main90520-49222i198708-199505
main90520-56002i198708-199505
33411ENUT(FOR COUNTER GEAR SHAFT)
main90179-20009i198708-198808
main90179-22005i198708-199405
33411PBEARING, COUNTERSHAFT CENTER
main90365-31002i198708-198808
main90365-31004i198808-198908
main90365-31006i198908-199505
main90365-34005i198708-199505
33411QRING, COUNTER GEAR FRONT BEARING SNAP, NO.2
main90520-23037i198708-199405
main90520-23038i198708-199405
main90520-23039i198708-199405
main90520-23040i198708-199405
main90520-23041i198708-199405
main90520-23057i199405-199505
main90520-23058i199405-199505
main90520-23059i199405-199505
main90520-23060i199405-199505
main90520-23061i199405-199505
main90520-23062i199405-199505
main90520-23089i198708-199505
main90520-23090i198708-199505
main90520-23115i198708-199505
main90520-23143i198708-199505
main90520-23144i198708-199505
main90520-23145i198708-199505
33421GEAR, COUNTER
main33421-25050i199405-199505
main33421-25060i199405-199505
main33421-26090i198708-198808
main33421-26092i198808-198906
main33421-26100i198906-199505
main33421-26140i198906-199505
main33421-35160i198808-198906
main33421-35210i199405-199505
33421RRING, SHAFT SNAP(FOR COUNTER GEAR REAR)
main90520-19008i198808-199505
main90520-19009i198808-199505
main90520-19010i198808-199505
main90520-19011i198808-199505
main90520-19012i198808-199505
main90520-19013i198808-199505
main90520-19014i198808-199505
main90520-22016i199405-199505
main90520-22017i199405-199505
main90520-22018i199405-199505
main90520-22019i199405-199505
main90520-22020i199405-199505
main90520-22021i199405-199505
main90520-22022i199405-199505
33428GEAR, COUNTERSHAFT 5TH
main33046-25010i198708-199008
main33046-25011i199008-199405
main33046-25020i199405-199505
main33046-26010i198708-198808
main33046-35050i198808-199008
main33046-35051i199008-199405
main33046-35061i198808-199103
main33046-35062i199103-199505
main33046-35071i198808-199103
main33046-35072i199103-199505
main33046-35100i199405-199505
33428BBEARING (FOR COUNTER 5TH GEAR)
main90364-26002i198708-199505
main90364-28009i198708-199405
main90364-30009i199405-199505
33451SHAFT, REVERSE IDLER GEAR
main33451-28010i198708-199505
main33451-35030i198708-199505
33452STOPPER, REVERSE IDLER GEAR SHAFT
main33452-36030i198708-199505
33481GEAR, SPEEDOMETER DRIVE (MTM)
main33481-20070i199309-199505
main33481-20070i198808-199505
main33481-22010i198708-199505
main33481-25050i198708-198808
main33481-25060i198708-199505
main33481-25080i198708-199505
main33481-27010i199309-199505
main33481-27010i198708-199505
main33481-30040i198708-199505
33481BRING OR SPACER (FOR MTM SPEEDOMETER DRIVE GEAR)
main90520-26061i199110-199505
main90520-26179i198708-199110
33481CBALL, REVERSE SHIFT RESTRICT
main90360-06004i198708-199505
9161160820

52 parts on this diagram · 2 diagrams in section
