TRANSMISSION GEAR (MTM)

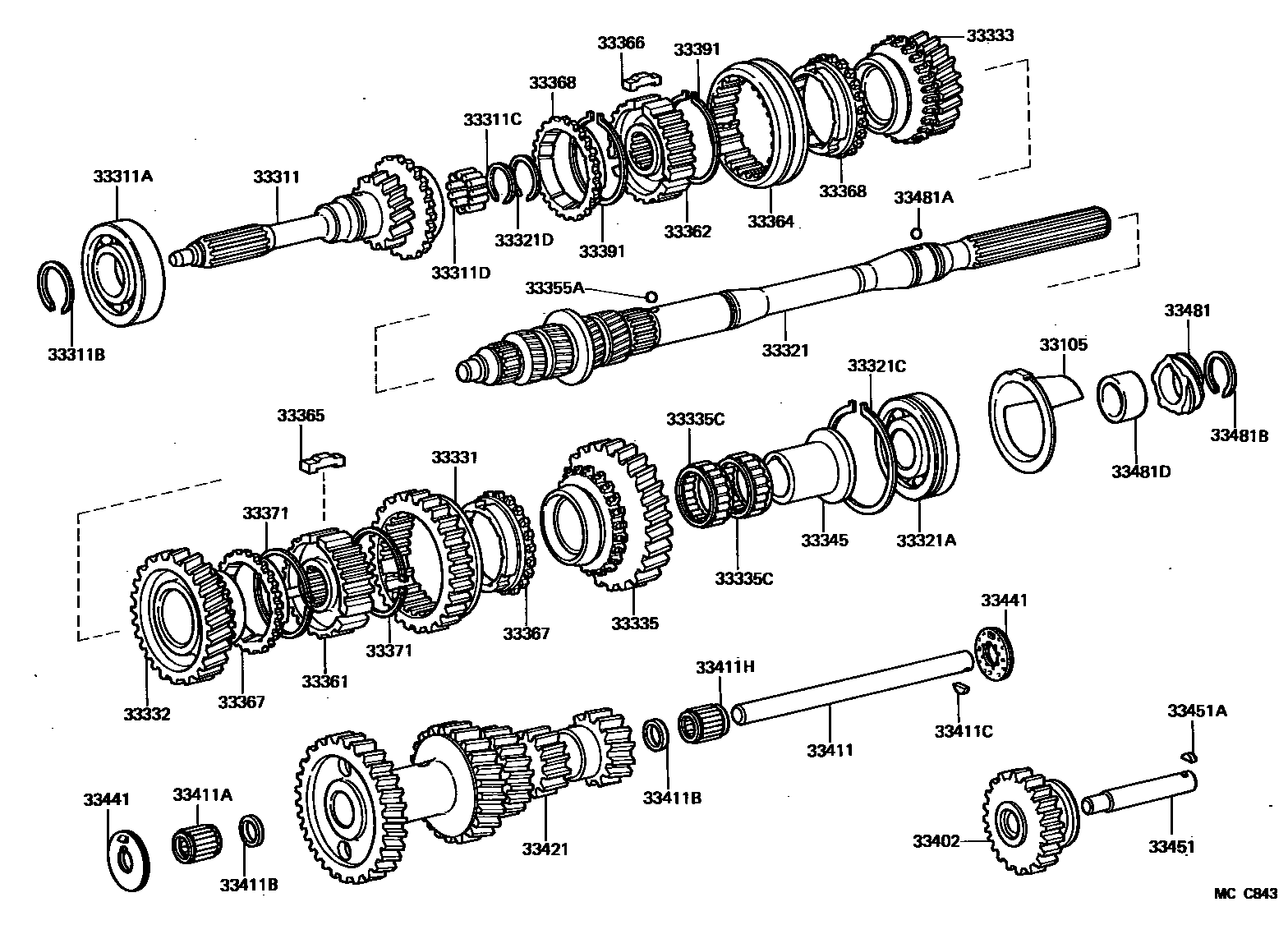

Parts diagram
33105BAFFLE SUB-ASSY, EXTENSION HOUSING OIL
main33143-27010i198508-198708
33311SHAFT, INPUT
main33301-25010i198508-198708
main33301-26022i198508-198708
main33311-26020i198508-198708
33311ABEARING (FOR INPUT SHAFT FRONT)
main90363-32024i198508-198708
main90363-35026i198510-198708
main90363-40034i198508-198708
main97163-06207i198508-198510
33311BRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-30214i198508-198708
main90520-30215i198508-198708
main90520-30216i198508-198708
main90520-30217i198508-198708
main90520-30218i198508-198708
main90520-30219i198508-198708
main90520-33107i198508-198708
main90520-33168i198508-198708
main90520-33169i198508-198708
main90520-33170i198508-198708
main90520-33171i198508-198708
main90520-33172i198508-198708
main90520-38008i198508-198708
main90520-38009i198508-198708
main90520-38010i198508-198708
main90520-38011i198508-198708
main90520-38012i198508-198708
main90520-38013i198508-198708
main90520-38014i198508-198708
33311CRING, HOLE SNAP (FOR NEEDLE ROLLER)
main90521-33006i198508-198708
33311DBEARING, INPUT SHAFT
main90361-06002i198508-198708
main90361-06047i198508-198708
main90364-25013i198508-198708
33321SHAFT, OUTPUT
main33321-25040i198508-198708
main33321-26050i198508-198708
main33321-27021i198508-198708
33321ABEARING (FOR OUTPUT SHAFT REAR)
main90363-30047i198508-198708
main97183-06306i198508-198708
33321CRING, SHAFT SNAP (FOR OUTPUT SHAFT BEARING)
main90520-68181i198508-198708
main90520-68182i198508-198708
main90520-68183i198508-198708
main90520-68184i198508-198708
main90520-68185i198508-198708
main90520-71221i198508-198708
main90520-81001i198508-198708
33321DRING, SHAFT SNAP (FOR CLUTCH HUB SET)
main90520-28010i198508-198708
main90520-28011i198508-198708
main90520-28012i198508-198708
main90520-28013i198508-198708
main90520-28242i198508-198708
main90520-28243i198508-198708
main90520-28244i198508-198708
main90520-28245i198508-198708
main90520-28246i198508-198708
main90520-28248i198508-198708
main90520-30014i198508-198708
main90520-30015i198508-198708
main90520-30016i198508-198708
main90520-30017i198508-198708
main90520-30018i198508-198708
main90520-30019i198508-198708
main90520-30020i198508-198708
33331GEAR, REVERSE
main33331-26010i198508-198708
main33331-28010i198508-198708
main33331-35050i198508-198708
33332GEAR, 2ND
main33033-25010i198508-198708
main33033-26010i198508-198708
main33033-35050i198508-198708
main33332-26030i198508-198708
33333GEAR, 3RD
main33034-25010i198508-198708
main33034-26050i198508-198708
main33034-35040i198508-198708
main33333-26010i198508-198708
33335GEAR, 1ST
main33032-26010i198508-198708
main33032-35040i198508-198708
main33335-26010i198508-198708
33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)
main90364-37050i198508-198708
main90364-39002i198508-198708
main90364-39005i198508-198708
33345BUSH, 1ST GEAR
main33345-26011i198508-198708
33355RACE, 1ST GEAR BEARING INNER
main33355-35011i198508-198708
33355AKEY OR BALL, 1ST GEAR BEARING INNER RACE LOCK
main90360-06004i198508-198708
33361HUB, TRANSMISSION CLUTCH, NO.1
main33361-26012i198508-198708
main33361-35020i198508-198708
main33361-35030i198508-198708
33362HUB, TRANSMISSION CLUTCH, NO.2
main33362-26011i198508-198708
main33362-35020i198508-198708
main33362-35030i198508-198708
33364SLEEVE, TRANSMISSION HUB, NO.2
main33364-26010i198508-198708
main33364-35010i198508-198708
main33364-35020i198508-198708
33365KEY, SYNCHROMESH SHIFTING, NO.1
main33365-26010i198508-198708
main33365-35020i198508-198708
main33365-35030i198508-198708
33366KEY, SYNCHROMESH SHIFTING, NO.2
main33366-26010i198508-198708
main33366-35020i198508-198708
main33366-35030i198508-198708
33367RING, SYNCHRONIZER, NO.1
main33367-26023i198508-198708
main33367-35010i198508-198708
main33368-20012i198508-198708
33368RING, SYNCHRONIZER, NO.2
main33367-14010i198508-198708
main33367-26023i198508-198708
main33368-35020i198508-198708
33371SPRING, SYNCHROMESH SHIFTING KEY, NO.1
main33371-14010i198508-198708
main33371-14031i198508-198708
main33371-35020i198508-198708
33391SPRING, SYNCHROMESH SHIFTING KEY, NO.2
main33371-14010i198508-198708
main33391-25030i198508-198708
33402GEAR SUB-ASSY, REVERSE IDLER
main33402-26010i198508-198708
main33402-28011i198508-198708
main33402-35040i198508-198708
33411COUNTERSHAFT
main33411-30021i198508-198708
33411ABEARING OR ROLLER(FOR COUNTER GEAR FRONT)
main90364-19068i198508-198708
main90365-25010i198508-198708
main90365-25019i198508-198708
33411BSPACER(FOR COUNTER GEAR BEARING)
main90560-19450i198508-198708
33411CKEY, WOODRUFF(FOR COUNTER GEAR SHAFT)
main90280-03005i198508-198708
33411HBEARING OR ROLLER(FOR COUNTER GEAR REAR)
main90364-19068i198508-198708
33441WASHER, COUNTER GEAR SIDE THRUST, NO.1
main33441-26012i198508-198708
main33441-26022i198508-198708
main33441-26032i198508-198708
main33441-26042i198508-198708
main33441-26052i198508-198708
main33441-26061i198508-198708
33451SHAFT, REVERSE IDLER GEAR
main33451-28010i198508-198708
main33451-30020i198508-198708
main33451-35030i198508-198708
33451AKEY, WOODRUFF (FOR REVERSE IDLER GEAR SHAFT)
main90280-03005i198508-198708
33481GEAR, SPEEDOMETER DRIVE (MTM)
main33481-22010i198508-198708
main33481-25010i198508-198708
main33481-25050i198508-198708
main33481-25060i198508-198708
main33481-25080i198508-198708
main33481-30040i198508-198708
33481AKEY OR BALL, SPEEDOMETER DRIVE GEAR (MTM)
main90360-06004i198508-198708
33481BRING OR SPACER (FOR MTM SPEEDOMETER DRIVE GEAR)
main90520-26179i198508-198708
main90520-28137i198508-198604
main90520-28186i198604-198708
T=2.2
main90520-28242i198508-198708
main90520-28243i198508-198708
main90520-28244i198508-198708
main90520-28245i198508-198708
main90520-28246i198508-198708
main90520-28248i198508-198708
main90520-28249i198508-198708
33481DSPACER (FOR SPEEDOMETER DRIVE GEAR)
main90560-30355i198508-198708

41 parts on this diagram · 4 diagrams in section
