RADIATOR & WATER OUTLET

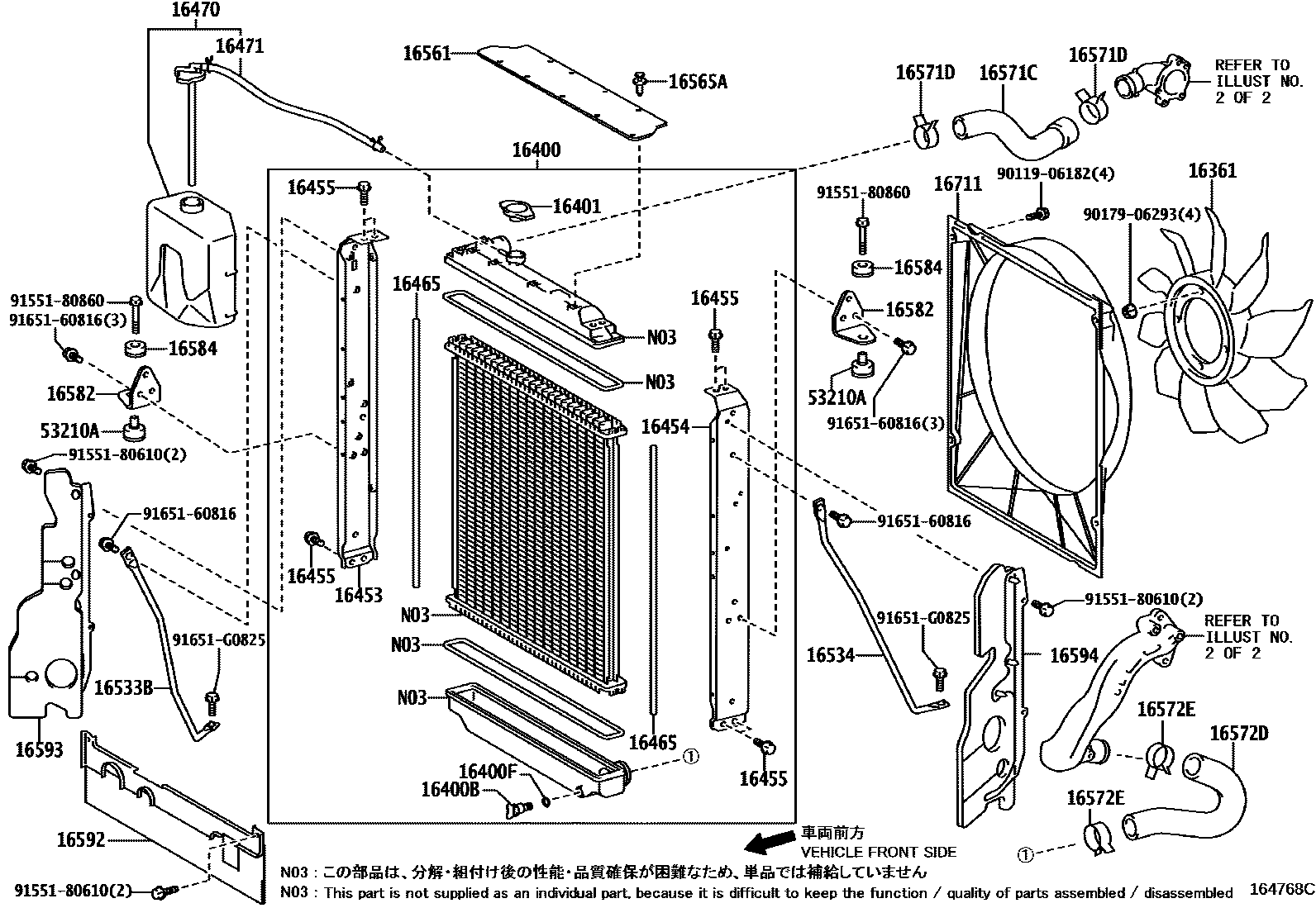

Parts diagram
16361FAN
main16361-78100i201203
16400RADIATOR ASSY
main16400-78C60i201203-201212
16400BPLUG, RADIATOR DRAIN COCK
main16417-15210i201203
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-15520i201203
16401CAP SUB-ASSY, RADIATOR
main16401-67150i201203
16453PLATE, RADIATOR SIDE
main16453-78C60i201203
16454PLATE, RADIATOR SIDE
main16454-78C60i201203
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main16455-61160i201203
16465PACKING, RADIATOR
main16465-78080i201203
16470TANK ASSY, RADIATOR RESERVE
main16470-78060i201203
16471CAP SUB-ASSY, RESERVE TANK
main16405-78060i201203
16533BSUPPORT, RADIATOR, NO.1
main16533-78110i201203
16534SUPPORT, RADIATOR, NO.2
main16534-78090i201203
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-78080i201203
16565ACLIP
main90467-07138-C0i201203-201212
BLACK
16571CHOSE, RADIATOR, NO.1
main16571-78410i201203
16571DCLIP, RADIATOR HOSE, NO.1
main16581-78191i201203
16572DHOSE, RADIATOR, NO.2
main16572-78390i201203
16572ECLIP, RADIATOR HOSE, NO.2
main16581-78191i201203
16582BRACKET, RADIATOR, NO.1
main16582-78100i201203
16584INSULATOR, RADIATOR MOUNTING
main90540-11008i201203
16592GUIDE, RADIATOR AIR, NO.3
main16592-78110i201203
16593GUIDE, RADIATOR AIR, NO.1
main16593-78220i201203
16594GUIDE, RADIATOR AIR, NO.2
main16594-78170i201203
16711SHROUD, FAN
main16711-78220i201203
53210ASUPPORT ASSY, RADIATOR
main53210-37010i201203
9011906182
9017906293
9155180610
9155180860
9165160816
91651G0825

32 parts on this diagram · 2 diagrams in section
