BRAKE MASTER CYLINDER

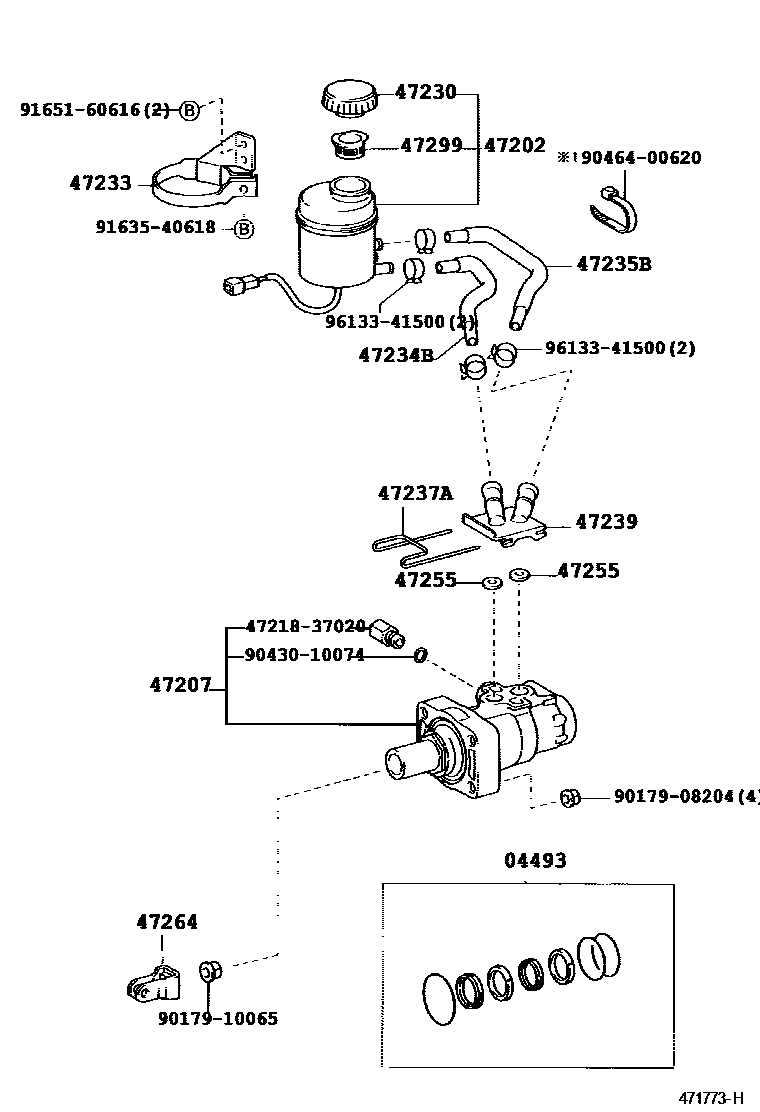

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-36210i199908-200610
main04493-36220i199908-200009
main04493-36221i200009-200306
main04493-36230i200402-200610
main04493-36230i200610-201109
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-36080i199908-201109
main47220-36100i200108-200407
47207CYLINDER SUB-ASSY, BRAKE MASTER LESS RESERVOIR TANK
main47207-36010i199908-200610
main47207-36020i199908-200009
main47207-36021i200009-200402
main47207-37030i200108-200407
main47207-37060i200402-200610
main47207-37060i200610-201109
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i199908-201109
47233BRACKET, RESERVOIR
main47233-37030i199908-201109
47234BTUBE, RESERVOIR, NO.1
main47234-37110i199908-201109
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-37100i199908-201109
47237ASTOPPER, BREKE MASTER CYLINDER RESERVOIR TANK
main47237-36020i199908-201109
main47237-37010i200108-200407
47239CONNECTOR, BRAKE MASTER CYLINDER RESERVOIR
main47239-36020i199908-201109
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-52010i199908-201109
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-50010i199908-201109
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-17010i199908-200401
main47299-20060i200401-201109
4721837020PLUG, MASTER CYLINDER FLUID OUTLET
9017908204
9017910065
9043010074
9046400620
9163540618
9165160616
9613341500

20 parts on this diagram · 2 diagrams in section
