BRAKE PEDAL & BRACKET

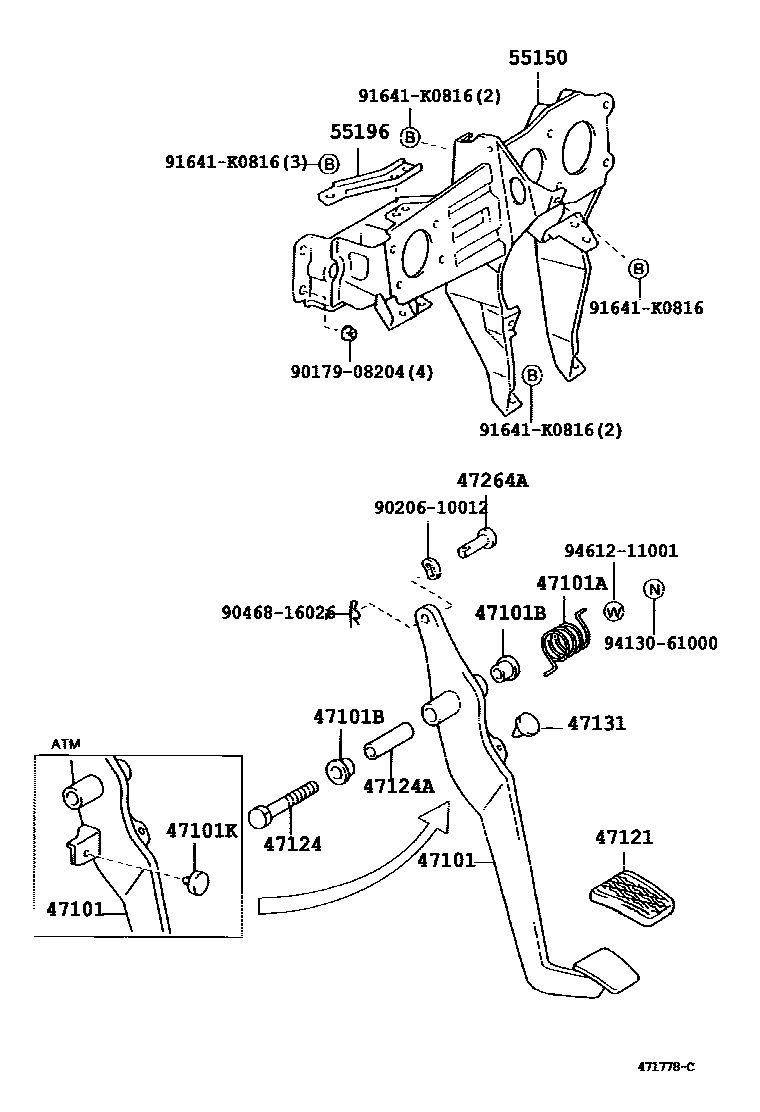

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-37060i199908-200610
main47101-37070i200108-200407
main47101-37110i200610
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90508-35324i199908-200610
47101BBUSH(FOR BRAKE PEDAL)
main90386-13007i199908-200610
47101KCUSHION(FOR PARKING LOCK CABLE)
main90541-06049i200108-200407
47121PAD, BRAKE PEDAL
main31321-52010i199908-200610
47124SHAFT, BRAKE PEDAL
main90101-10177i199908-200610
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10116i199908-200610
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06036i199908-200610
47264APIN(FOR PUSH ROD)
main90240-10037i199908-200610
55150BRACKET ASSY, PEDAL
main55150-37060i199908-200610
main55150-37090i200108-200407
main55150-37160i200610-201202
55196STAY, PEDAL BRACKET, NO.2
main55196-37010i199908-200610
9017908204
9020610012
9046816026
91641K0816
9413061000
9461211001

17 parts on this diagram · 1 diagram in section
