CYLINDER BLOCK

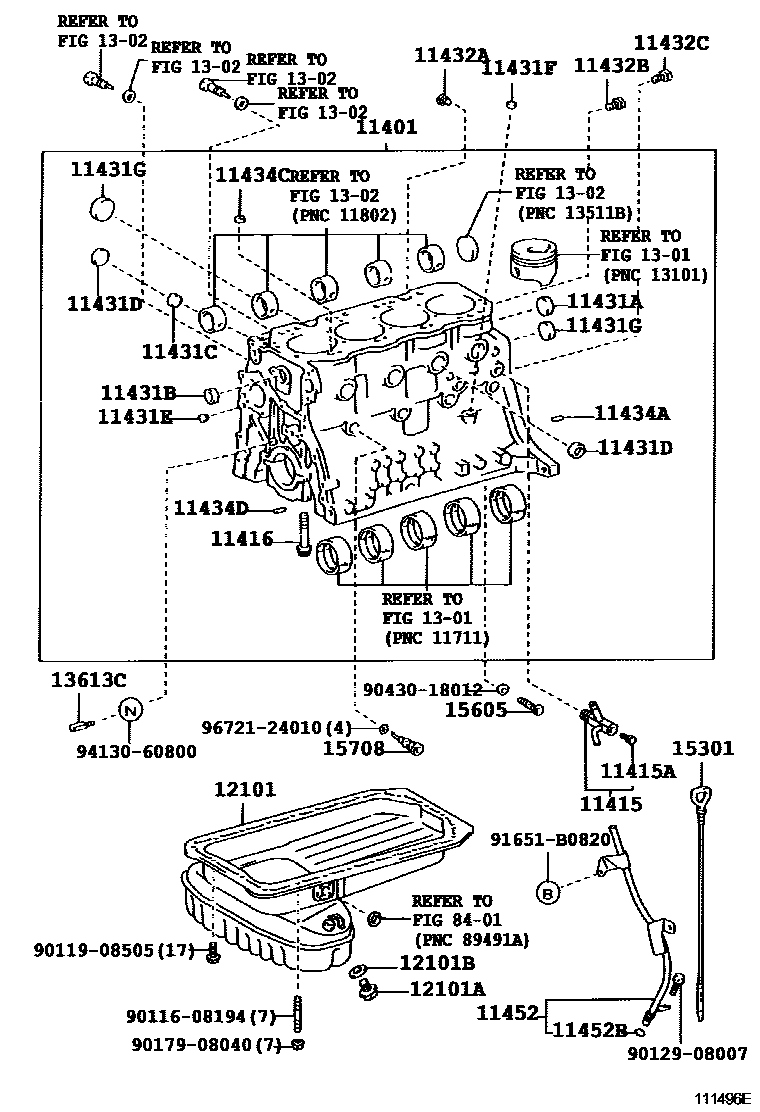

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-59645i200108-200407
main11401-59715i199908-200406
main11401-78240i200406-200610
main11401-78291i200610-200704
main11401-79686i200001-200406
main11401-79687i200404-200610
main11410-78300i201107
main11410-78360i200704-200804
main11410-78361i200804-201106
main11410-78362i201106-201107
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09078i199908-200406
main90910-09110i200108-200407
main90910-09118i200001-200610
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i199908-200610
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02061i200108-200407
main90910-02082i199908-200406
main90910-02083i199908-200406
main90910-02092i200001-200610
main90910-02156i200406-200610
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90033-31026i200406-200610
main96411-42500i200108-200407
main96411-63000i200001-200610
main96411-64500i199908-200406
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main90033-31035i200406-200610
main90331-50003i199908-200406
main96411-43500i200108-200407
main96411-63500i200001-200610
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main90033-31034i200406-200610
main96411-45000i200108-200407
main96411-63000i199908-200406
main96411-64000i200001-200610
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main90033-31020i200406-200610
main96411-63500i199908-200406
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main90331-14006i199908-200406
11431FPLUG, TIGHT, NO.6(FOR CYLINDER BLOCK)
main90331-14005i200406-200610
main96411-41200i199908-200406
11431GPLUG, TIGHT
main96411-65000i199908-200406
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90345-51006i200108-200407
main90345-51007i199908-200406
main90345-53009i200001-200610
11432BPLUG, W/HEAD TAPER SCREW, NO.2
main90345-53004i199908-200406
11432CPLUG, W/HEAD TAPER SCREW, NO.3
main90345-52001i199908-200406
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90032-50050i200704
main90250-08015i200406-200704
main90250-08120i199908-200406
main90253-11021i200108-200407
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90032-50049i200704
main90250-08016i200406-200704
main90253-15005i200108-200407
main90253-15008i199908-200406
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i200001-200610
main90250-08120i199908-200406
main90253-11021i200108-200407
11452GUIDE, OIL LEVEL GAGE
main11409-75060i200001-200610
main11409-78050i200406-200610
main11452-54090i200108-200407
main11452-58100i199908-200406
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main90033-01058i200406-200610
main96721-19010i200001-200610
main96721-24010i199908-200406
12101PAN SUB-ASSY, OIL
main12101-54196i200108-200308
main12101-54197i200308-200407
main12101-58260i199908-200406
main12101-75041i200001-200610
main12101-78110i200406-200610
12101APLUG(FOR OIL PAN DRAIN)
main90033-41020i200406-200610
main90341-12012i199908-200610
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90034-30046i200506-200802
main90034-30047i200802
main90202-18002i200406-200506
main90430-12031i199908-200610
1301
1302
13613CNOZZLE, OIL
main90915-01015i199908-200406
15301GAGE SUB-ASSY, OIL LEVEL
main15301-54080i200108-200407
main15301-58090i199908-200406
main15301-75060i200001-200610
main15301-78100i200406-200610
main15301-78160i200610-200901
main15301-78161i200901
15605VALVE SUB-ASSY, OIL CHECK
main15605-54010i200108-200407
main15605-56010i199908-200406
main15703-78030i200406-201107
mainS156021200i201107
15708NOZZLE SUB-ASSY, OIL, NO.1
main11418-78010i200610-201106
main11418-78020i200406-200610
main11418-78070i201106
main15708-54060i200108-200407
main15708-56010i199908-200406
8401
9011608194
9011908505
9012908007
9017908040
9043018012
91651B0820
9413060800
9672124010

37 parts on this diagram · 4 diagrams in section
