EXHAUST PIPE

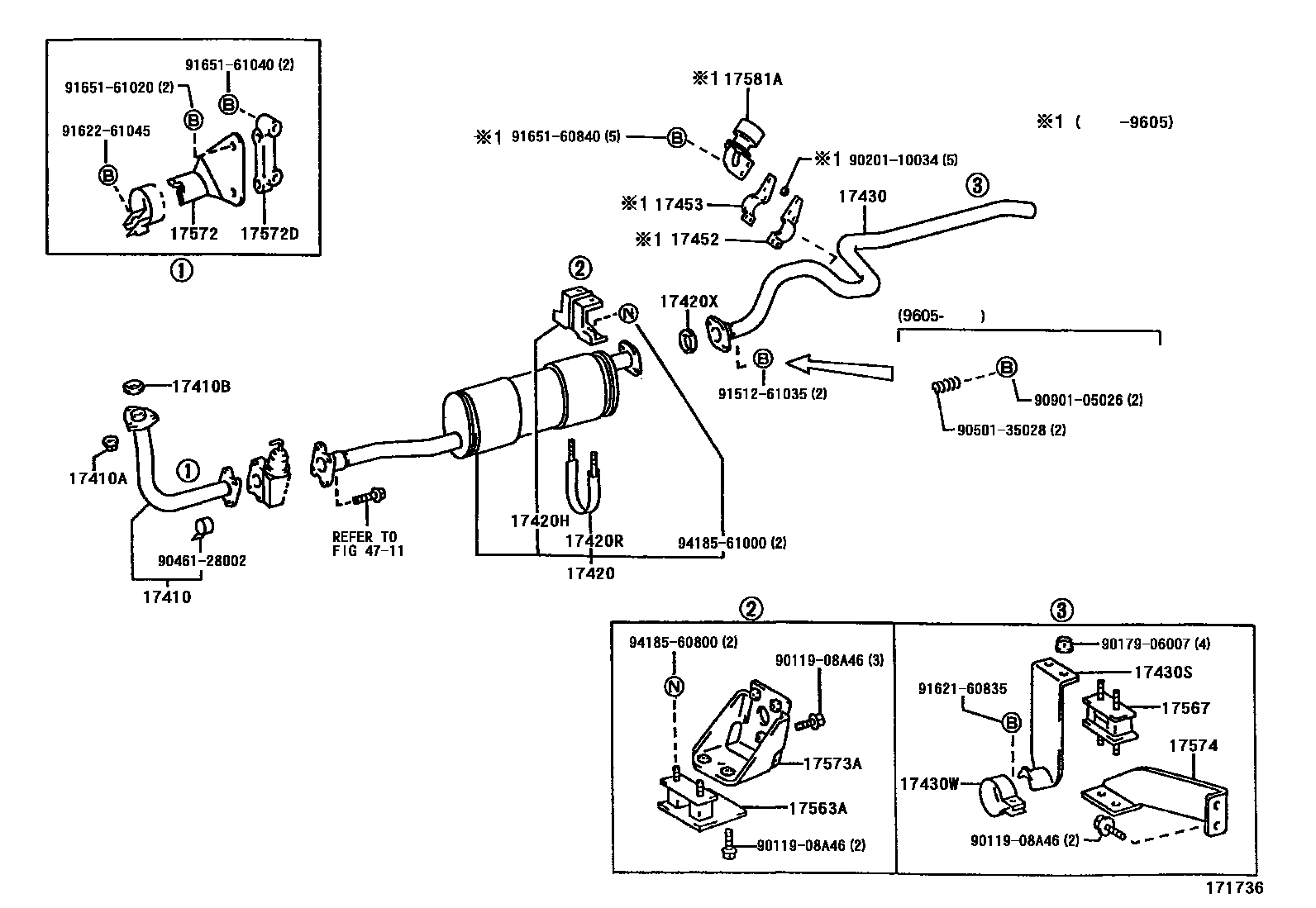

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-54593i199505
main17410-58190i199505-199608
main17410-58191i199608
main17410-5B010i199505
main17410-75120i199610-199712
main17410-75121i199712
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i199505
17410BGASKET, EXHAUST PIPE
main90917-06042i199505
main90917-06066i199610
main90917-06067i199505
17420PIPE ASSY, EXHAUST, CENTER
main17420-58580i199505-199605
main17420-58880i199605
main17420-75120i199610
17420HCLAMP NO.1, EXHAUST PIPE CENTER, CENTER
main17576-58030i199505
17420RCLAMP NO.2, EXHAUST PIPE CENTER, CENTER
main17504-58020i199505
17420XGASKET, EXHAUST PIPE, CENTER
main17451-67010i199605
main90917-06042i199505-199605
17430PIPE ASSY, EXHAUST, TAIL
main17430-58570i199505-199605
main17430-58660i199605-199908
main17430-5B761i199505-200103
main17430-5B762i200103
main17430-5B771i199505-200103
main17430-5B772i200103
main17430-75291i199610-199908
17430SBRACKET, EXHAUST TAILPIPE (FOR REAR)
main17561-47010i199505
main17574-54040i199505
17430WCLAMP NO.2, EXHAUST TAILPIPE (FOR REAR)
main90461-32007i199505
17452CLAMP, EXHAUST PIPE
main17452-74110i199505-199605
17453CLAMP, EXHAUST PIPE, NO.2
main17453-74080i199505-199605
17563ASUPPORT, EXHAUST PIPE, NO.3
main17563-58010i199505
17567CUSHION, EXHAUST PIPE SUPPORT
main17567-17010i199505
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17571-58270i199505
main17571-75090i199610
17572DBRACKET, EXHAUST PIPE SUPPORT, NO.1
main17579-73010i199505
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-58040i199505
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17574-58040i199505
17581ADAMPER, EXHAUST PIPE
main17581-58010i199505-199605
4711
9011908A46
9017906007
9020110034
9046128002
9050135028
9090105026
9151261035
9162160835
9162261045
9165160840
9165161020
9165161040
9418560800
9418561000

34 parts on this diagram · 3 diagrams in section
