FRONT DOOR LOCK & HANDLE

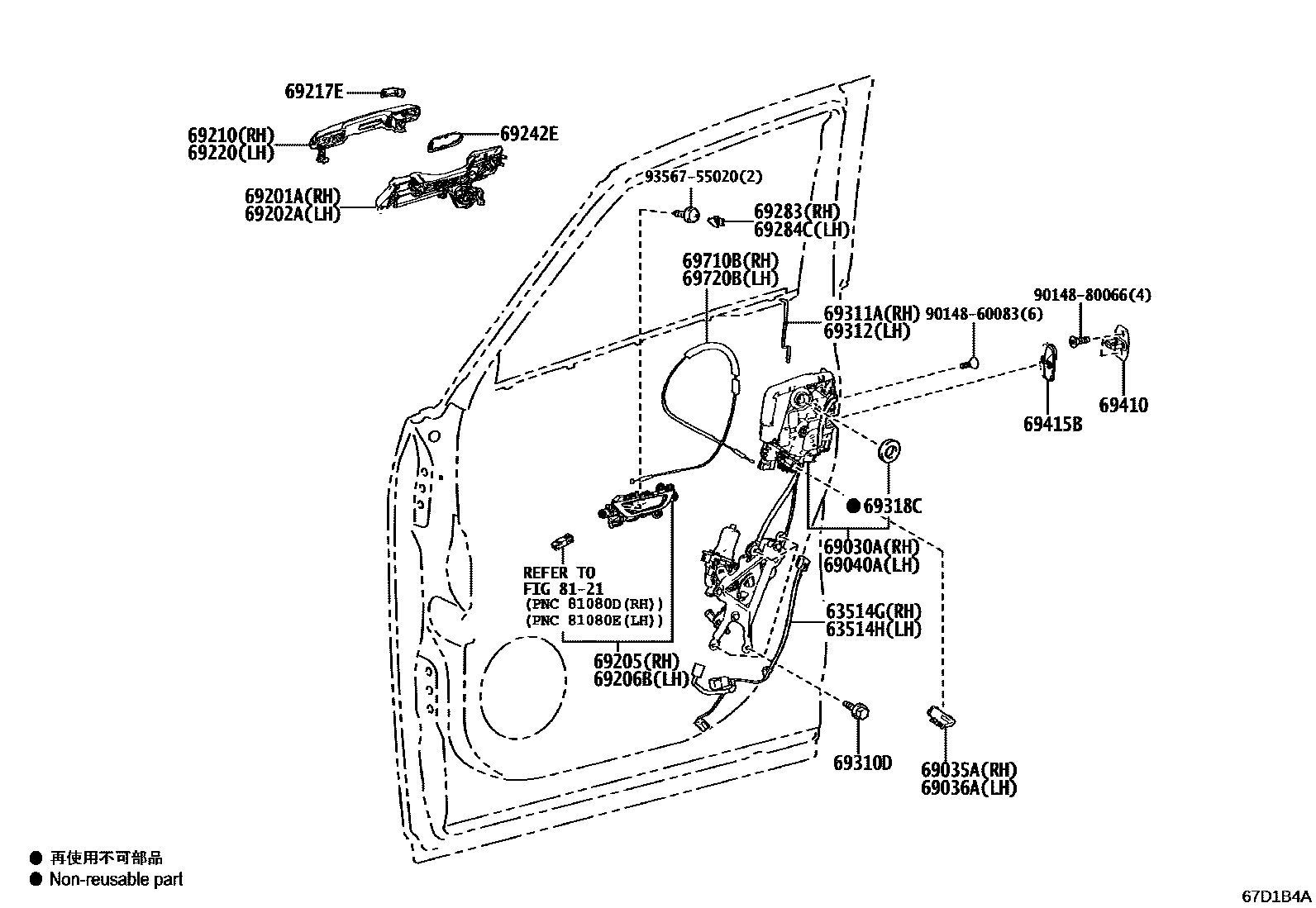

Parts diagram
63514GWIRE, CONNECTOR, RH
main63514-V2020i202311
63514HWIRE, CONNECTOR, LH
main63514-V2030i202311
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-V2060i202311
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-78010i202311
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-78010i202311
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-V2060i202311
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-78030i202311
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-78030i202311
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69070-V2030-A0i202311-202508
FROMAGE,TRIM0#
main69070-V2030-C0i202311-202508
BLACK,TRIM2#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69080-V2030-A0i202311-202508
FROMAGE,TRIM0#
main69080-V2030-C0i202311-202508
BLACK,TRIM2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-V2031i202311
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-V2020i202311
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-V2011i202311
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69241-78030×2i202311
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-52020-A0i202311
FROMAGE,TRIM0#
main69283-52020-C0i202311
BLACK,TRIM2#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-52010-A0i202311
FROMAGE,TRIM0#
main69284-52010-C0i202311
BLACK,TRIM2#
69310DSCREW, DOOR LOCK
main90148-60013×8i202311
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-V2020i202311
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-V2020i202311
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i202311
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33030×2i202311
69415BCOVER, DOOR LOCK STRIKER, FRONT
main69415-60020×2i202311
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-V2020i202311
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-V2020i202311
9014860083
9014880066
9356755020

27 parts on this diagram · 1 diagram in section
