CYLINDER BLOCK

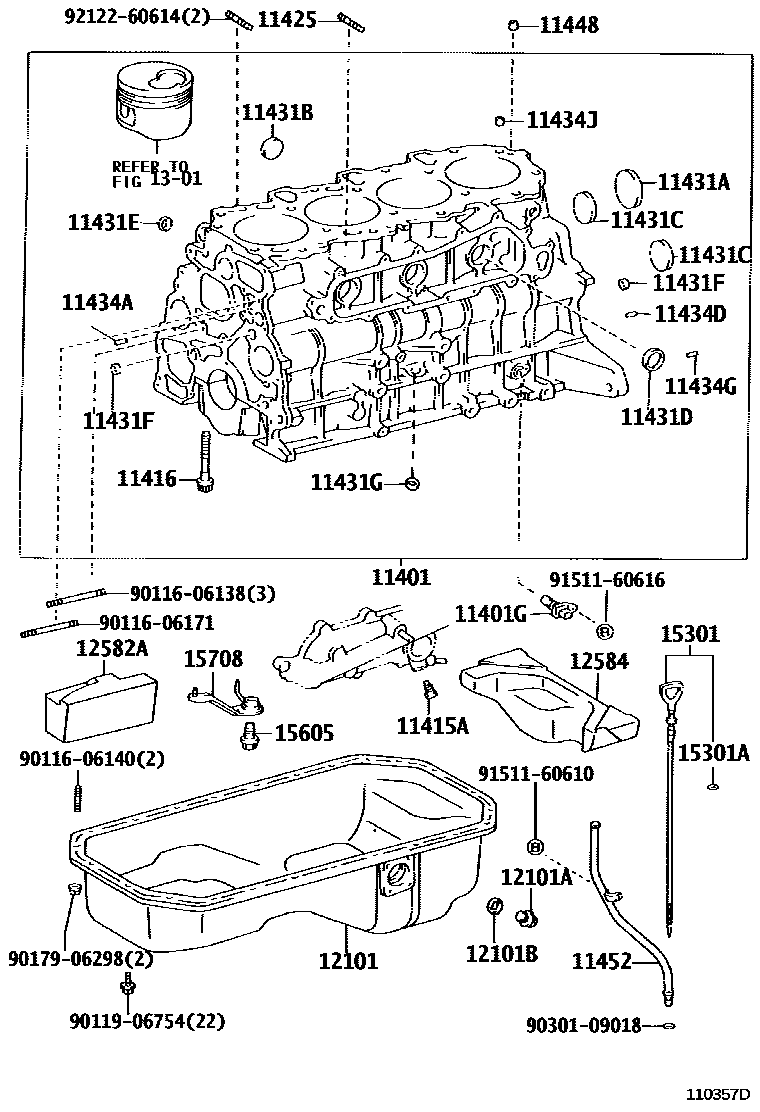

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-59645i199706
main11401-69705i199704-199907
main11401-69835i199907-199912
main11401-69837i200005-200109
main11401-69838i200109-200202
main11401-69839i200202
main11401-79536i199706-199907
main11401-79537i199907
main11401-79685i199704-199904
main11401-79686i199904
11401GSENSOR, CRANK POSITION
main90919-05005i199704
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09075i199907-200205
main90910-09091i199704-199907
main90910-09110i199803
main90910-09118i199905-200204
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90345-53030i199706-199803
main90910-09087i199704-200205
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02061i199706
main90910-02092i199704-200205
main90910-02113i199704
11425BOLT, STUD(FOR OIL FILTER)
main90116-06141i199704-199905
main90116-06171i199905
main92112-80825i199706
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main96411-42500i199706
main96411-63000i199704-200205
main96411-64500i199704
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43500i199706
main96411-63500i199704-200205
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-45000i199706
main96411-64000i199704-200205
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main90331-35004i199704
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-62000i199704
11431FPLUG, TIGHT, NO.6(FOR CYLINDER BLOCK)
main96411-61800i199704
11431GPLUG, TIGHT
main90331-14006i199704
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08120i199704
main90253-11021i199706
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199704-200205
main90250-06068i199704
main90253-11021i199706
11434GPIN, STRAIGHT(FOR END PLATE)
main90250-10113i199706
main90250-10192i199704
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-15016i199704-200205
11448ORIFICE, CYLINDER BLOCK OIL
main11448-54020i199706
main11448-67010i199704
main90977-02011i199704-200204
11452GUIDE, OIL LEVEL GAGE
main11409-75020i199704-200205
main11452-54130i199706
main11452-54170i199706
main11452-67040i199704
12101PAN SUB-ASSY, OIL
main12101-54195i199706-200009
main12101-54196i200009
main12101-54271i199706
main12101-67090i199704-200108
main12101-67091i200108
main12101-67100i199704-200102
main12101-67101i200102
main12101-75060i199704-200205
main12101-75080i199704-200204
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199704
main90341-12026i199704-200205
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199704-200205
12582AINSULATOR, CYLINDER BLOCK, NO.2
main12582-67010i199704
12584INSULATOR, CYLINDER BROCK, NO.4
main12584-67030i199704-200205
1301
15301GAGE SUB-ASSY, OIL LEVEL
main15301-54111i199706
main15301-54130i199706
main15301-67031i199704
main15301-75011i199704-200204
main15301-75020i199704-200205
15301ARING, O(FOR OIL LEVEL GAGE)
main96741-19005i199704
15605VALVE SUB-ASSY, OIL CHECK
main15605-54010i199704
15708NOZZLE SUB-ASSY, OIL, NO.1
main15708-30010i200106
main15708-54060i199706
main15708-67010i199704-200106
9011606138
9011606140
9011606171
9011906754
9017906298
9030109018
9151160610
9151160616
9212260614

38 parts on this diagram · 5 diagrams in section
