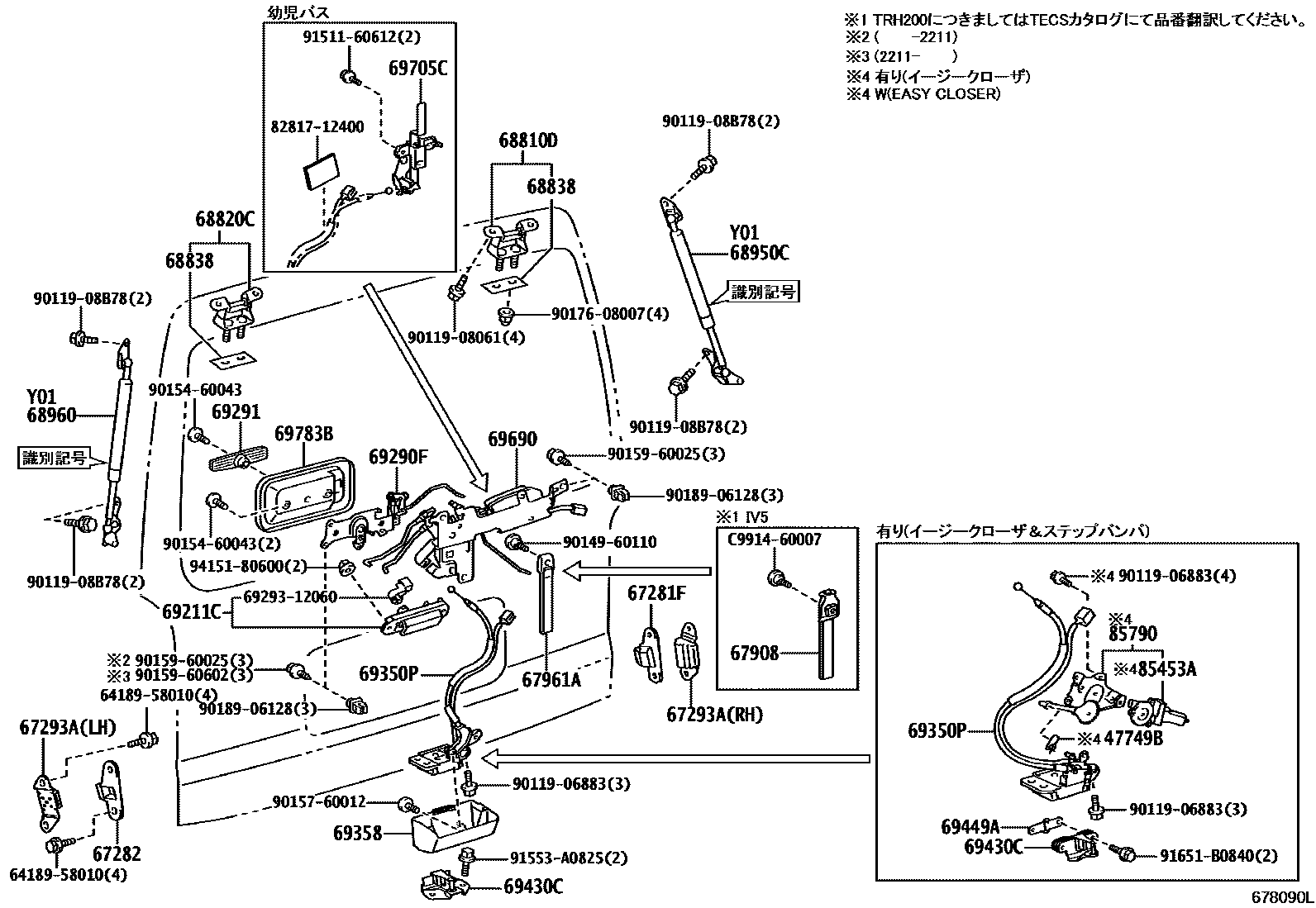

BACK DOOR LOCK & HINGE

0001 1 0002 1

47749BCLIP, PIN HOLD

main47749-26010iTRH200..SP..5F201312-202107

67281PLATE, BACK DOOR STOPPER

main67281-26031iTRH221,226..IV7201312

main67282-26021iTRH221,226..IV7201312

67281FSTOPPER, BACK DOOR, LOWER

main67281-28010iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

main69403-26060iTRH221,226..IV7201312

67282STOPPER, BACK DOOR, NO.1

main67282-28010iTRH200..5F;GDH201,223..IV5201312-202107

main69404-26010iTRH221,226..IV7201312

67293ACUSHION, BACK DOOR STOPPER

main67293-28020iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

main67294-28010iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

main69401-26030iTRH221,226..IV7201312

main69402-26010iTRH221,226..IV7201312

67908STRAP SUB-ASSY, BACK DOOR PULL

main67908-D1031-C0iGDH223..IV5201312-202107

BLACK,TRIM1#

67961ASTRAP, BACK DOOR PULL

main67961-26050-B1iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

DK.GRAY,TRIM1#

main67961-26050-B4iGDH201..SRF..5D;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;GDH201..SRF..4D..(06S,09S);GDH20#,TRH200..V1..SP..6FC;GDH206,TRH200..5D..03S..6FC;TRH200..SRF..(05S,06S,09S202410

DK.GRAY,TRIM1#

68810DHINGE ASSY, BACK DOOR, RH

main68810-26010iKDH20#,211,22#,TRH200,21#,22#201312-201511

main68810-26011iTRH200..5F;GDH201,223..IV5201512-202107

main68810-26030iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU202209-202312

68820CHINGE ASSY, BACK DOOR, LH

main68820-26010iKDH20#,211,22#,TRH200,21#,22#201312-201511

main68820-26011iTRH200..6FC;GDH206,KDH20#,223,TRH223,224,228;GDH201,211,22#,KDH211,221,TRH21#,221,226,229..CBU,IV6,IV7201512-202208

main68820-26030iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU202209-202312

68838PAD, BACK DOOR HINGE, NO.1

main68838-26030×2iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201501-202312

68950CSTAY ASSY, BACK DOOR, RH

main68950-26321supersedes 68950-26311iTRH219..5D201712

main68950-26166supersedes 68950-26156iKDH22#,TRH22#..CBU,IV5,IV6201312-201612

main68950-26167supersedes 68950-26157iGDH221,226,TRH221,226..CBU201701-202507

main68950-26206supersedes 68950-26197iKDH206..SRF..DX;KDH201,TRH200..V1..SP;KDH201,TRH200..SRF..SG..DX201312-201701

main68950-26207supersedes 68950-26198iKDH206..SRF..DX;KDH201..SRF..SG..DX;GDH201..SRF..5D..DX;TRH200..V1..SP..6FC;GDH20#,KDH201..V1..SP;GDH201..SRF..4D..(06S,09S);GDH206,TRH200..5D..03S..6FC;GDH206,TRH2201702-202507

main68950-26227supersedes 68950-26217iTRH200..4FC..SGL;KDH201,TRH200..V2..03S201312-201701

main68950-26228supersedes 68950-26218iTRH200..V1..SP..6FC;GDH20#,KDH20#..V1..SP201702-202401

main68950-26236supersedes 68950-26217iKDH206..SRF..DX;TRH200..4FC..SGL;KDH201,TRH200..V1..SP;KDH201,TRH200..SRF..SG..DX201312-201701

main68950-26237supersedes 68950-26198iGDH20#,TRH200..4D..SG..03S..6FC..CBU201702-202312

main68950-26266supersedes 68950-26256iKDH20#,TRH200..HRF201312-201612

main68950-26267supersedes 68950-26257iGDH201..V1..HRF..5D;GDH206,TRH200..V1..HRF..6FC..CBU201701-202507

main68950-26287supersedes 68950-26277iTRH221,226..IV7201312

main68950-26320supersedes 68950-26310iKDH211,TRH21#201312-201701

main68950-26340supersedes 68950-26330iKDH20#..SGL;TRH200..6FC..SGL201411-201701

main68950-26341supersedes 68950-26331iGDH20#,KDH20#,TRH200..SGL201702-202507

68960STAY ASSY, BACK DOOR, LH

main68960-26321supersedes 68960-26311iTRH219..5D201712

main68960-26166supersedes 68960-26156iKDH22#,TRH22#..CBU,IV5,IV6201312-201612

main68960-26167supersedes 68960-26157iGDH223..IV5201701-202107

main68960-26206supersedes 68960-26197iKDH206..SRF..DX;KDH201,TRH200..V1..SP;KDH201,TRH200..SRF..SG..DX201312-201701

main68960-26207supersedes 68960-26198iGDH20#,TRH200..4D..SG..03S..6FC..CBU201702-202312

main68960-26227supersedes 68960-26217iTRH200..4FC..SGL;KDH201,TRH200..V2..03S201312-201701

main68960-26228supersedes 68960-26218iGDH20#,TRH200..V1..SP..6FC202401-202507

main68960-26236supersedes 68960-26217iKDH20#..SGL201312-201501

main68960-26237supersedes 68960-26198iGDH20#,TRH200..4D..SG..03S..6FC..CBU201702-202312

main68960-26266supersedes 68960-26256iKDH20#,TRH200..HRF201312-201612

main68960-26267supersedes 68960-26257iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC201701-202312

main68960-26287supersedes 68960-26277iTRH221,226..IV7201312

main68960-26320supersedes 68960-26310iKDH211,TRH21#201312-201701

main68960-26340supersedes 68960-26330iKDH20#..SGL;TRH200..6FC..SGL201411-201701

main68960-26341supersedes 68960-26331iGDH20#,TRH200..SRF..5D..6FC..DX202401-202507

69211CHANDLE, BACK DOOR OUTSIDE

main69023-26040iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

69290FHANDLE ASSY, BACK DOOR INSIDE

main69290-26040-B1iGDH201..SRF..5D;TRH200..03S..4FC;GDH206..05S,06S,09S;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;GDH20#,TRH200..SP..6FC;GDH211,KDH20#,211,TRH21#;201312

DK.GRAY,TRIM1#

main69290-26050-B0iGDH223..GL..CBU;KDH223,TRH223,228..GL;GDH221,226,KDH221,TRH221,224,226,229..CBU,IV5,IV6201312

DK.GRAY,TRIM1#

69291HANDLE ASSY, BACK DOOR INSIDE

main69291-95J00-B6iGDH20#,TRH200,224..HRF..(03S,10S)..6FC;GDH20#,211,223,TRH200,21#,223,228,229..6FC..(GC,GL,SGL)201312-201911

DK.GRAY,TRIM1#

main69291-95J00-C0iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU202002-202312

BLACK,TRIM1#

69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH

main69350-26121iTRH214,219..DX;KDH223,TRH221,223,226,228..(02S,14S)..(CBU,IV6)201312-201412

main69350-26122iGDH221,226,TRH221,226..IV6201501-202108

main69350-26130iKDH206..DX..CBU;KDH201,TRH200..V1..SP;KDH201,221,TRH200,221,226..SG..DX..CBU201312-201412

main69350-26131iKDH206..DX..CBU;GDH201..V1..HRF..5D;KDH201..SG..DX..CBU;GDH201..SRF..5D..DX;TRH200..V1..SP..6FC;GDH20#,KDH201..V1..SP;TRH200..V1..HRF..6FC..CBU;GDH201..SRF..4D..(06201501

main69350-26140iTRH214,219..5D;TRH221,226..4FC..IV7;TRH214,219,224,229..4FC..(GC,GL)..CBU201312-201801

main69350-26141iTRH221,226..IV7201801-202410

main69350-26160iTRH200..V1..SP..4FC;GDH20#,KDH20#..V1..SP201312-201801

main69350-26161iTRH200..SP..5F201801-202107

main69350-V3020iTRH221,226..IV7202410

main69350-V3030iGDH206,TRH200..IV5;GDH201,TRH200..V2..03S;GDH20#,211,TRH200,211,216,223,228..02S,05S202410

69358PROTECTOR, BACK DOOR LOCK

main69358-26010iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

main69358-26040iTRH200..SP..5F201312-202107

69430CSTRIKER ASSY, BACK DOOR LOCK

main69430-26020iTRH200..SP..5F201312-202107

main69430-95J00iGDH22#,KDH223,TRH214,219,22#..(02S,10S,14S)..(CBU,IV6,IV7)201312

main69430-95J01iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

69449ASHIM, BACK DOOR LOCK STRIKER

main69449-26010iGDH206..IV5;GDH201..SRF..5D;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;GDH20#,TRH200..SP..6FC;GDH201..SRF..4D..(06S,09S);GDH206,TRH200..5D..03S..6FC;TRH200..SRF..(05S202203

main69449-26020iGDH206..IV5;GDH201..SRF..5D;TRH200..03S..4FC;GDH201..V1..HRF..5D;GDH206..05S,06S,09S;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;GDH20#,TRH200..SP..6FC;GDH201..SRF..201312

main69449-26030iGDH206..IV5;GDH201..SRF..5D;TRH200..03S..4FC;GDH201..V1..HRF..5D;GDH206..05S,06S,09S;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;GDH20#,TRH200..SP..6FC;GDH201..SRF..201312

main69449-26040iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201402-202312

main69449-95J00iTRH200..5F;GDH201,223..IV5201312-202107

69690CONTROL ASSY, BACK DOOR REMOTE

main69690-26150iGDH201..V2..HRF;GDH201..HRF..4D..CBU;GDH20#..4D..SG..03S..CBU201312-202312

main69690-26190iTRH221,226..IV7;KDH20#,TRH200..DX201312-201712

main69690-26220iKDH221,TRH221,226..CBU,IV6201312-201712

main69690-26240iGDH223..GL..CBU;KDH223,TRH223,228..GL;GDH221,226,TRH224,229201312

69705CLINK SUB-ASSY, BACK DOOR LOCK CONTROL

main69705-26010iTRH214,219,223,228..DX201312-201501

69783BBEZEL, BACK DOOR INSIDE HANDLE

main69783-26010-B1iGDH20#,221,226,KDH20#,221,TRH200,214,219,221,226..DX..(CBU,IV6,IV7)201312-202002

DK.GRAY,TRIM1#

main69783-26010-C0iTRH200..5F202002-202107

BLACK,TRIM1#

85453AMOTOR, DOOR CONTROL

main85453-26040iTRH200..SP..5F201312-202107

85790MOTOR ASSY, BACK DOOR CLOSER

main85790-26040iTRH200..SP..5F201312-202107

6418958010CLAMP, BACK PANEL SILENCER

main64189-58010

6929312060HANDLE, BACK DOOR

main69293-12060

8281712400PROTECTOR, WIRING HARNESS, NO.1

main82817-12400

9011906883

main90119-06883

9011908061

main90119-08061

9011908B78

main90119-08B78

9014960110

main90149-60110

9015460043

main90154-60043

9015760012

main90157-60012

9015960025

main90159-60025

9015960602

main90159-60602

9017608007

main90176-08007

9018906128

main90189-06128

9151160612

main91511-60612

91553A0825

main91553-A0825

91651B0840

main91651-B0840

9415180600

main94151-80600

C991460007

mainC9914-60007

42 parts on this diagram · 2 diagrams in section
