FRONT SPRING & SHOCK ABSORBER

0001 1 0002 1

48107ARM SUB-ASSY, ANCHOR, RH

main48107-26080iTRH200..5F;GDH201,223..IV5201312-202312

48108ARM SUB-ASSY, ANCHOR, LH

main48108-26080iTRH200..5F;GDH201,223..IV5201312-202312

48161SPRING, TORSION BAR, RH

main48161-26480iTRH200..IV5201312

main48161-26490iGDH201,223..IV5201312-202107

main48161-26500iTRH223..CBU201312

main48161-26510iGDH223,KDH223,TRH214,224..CBU201312

main48161-26520iTRH200..4D..SG..03S..6FC..CBU201312-202312

main48161-26530iGDH201..SP;GDH201..SRF..5D..DX;GDH201..V1..HRF..5D;TRH200..V2..HRF..4FC;TRH200..V2..SRF..(4FC,6FC);GDH201..SRF..4D..(06S,09S);KDH201,TRH221..DX..(CBU,IV6,IV7)201312-202312

main48161-26540iKDH221;GDH201,211,221,KDH201,211,TRH211..02S,05S201312

main48161-26550iGDH206,KDH206..IV5;GDH206,KDH206,TRH216..SGL201312

main48161-26560iTRH219,228,229201312

main48161-26570iGDH206..4D..SG..03S..CBU201312-202312

48162SPRING, TORSION BAR, LH

main48162-26480iTRH200..IV5201312

main48162-26490iGDH201,223..IV5201312-202107

main48162-26500iTRH223..CBU201312

main48162-26510iGDH223,KDH223,TRH214,224..CBU201312

main48162-26520iTRH200..4D..SG..03S..6FC..CBU201312-202312

main48162-26530iTRH200..V2..5F201312-202312

main48162-26540iKDH221;GDH201,211,221,KDH201,211,TRH211..02S,05S201312

main48162-26550iGDH206,KDH206..IV5;GDH206,KDH206,TRH216..SGL201312

main48162-26560iTRH219,228,229201312

main48162-26570iGDH206..4D..SG..03S..CBU201312-202312

48169ASWIVEL, ANCHOR ARM, RH

main48169-26060iTRH200..5F;GDH201,223..IV5201312-202312

48169BSWIVEL, ANCHOR ARM, LH

main48169-26060iTRH200..5F;GDH201,223..IV5201312-202312

48173SEAT, ANCHOR ARM ADJUSTER

main48173-27010iGDH206..IV5;GDH201..SRF..5D;TRH200..03S..4FC;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;GDH20#,TRH200..SP..6FC;KDH20#,223,TRH223,224,228;GDH201.201312-202312

48173ABOLT, HEXAGON(FOR ANCHOR ARM ADJUSTING)

main90101-12165iTRH200..5F;GDH201,223..IV5201312-202312

48174COVER, TORSION BAR DUST

main48174-34010iTRH200..5F;GDH201,223..IV5201312-202312

48510ABSORBER ASSY, SHOCK, FRONT RH

main48511-80101iKDH223,TRH214,223,224..CBU201312-201701

sub48511-80165

main48511-80102iTRH200..V1..DX..CBU201312-201701

sub48511-80166

main48511-80104iKDH201,TRH200..V2201312-201701

sub48511-80167

main48511-80105iKDH206,TRH219,229..(DX,GC,GL)..CBU201312-201701

sub48511-80168

main48511-80108iKDH206..IV5;KDH206,TRH216..SGL201312-201701

sub48511-80170

main48511-80109iTRH200..IV5;KDH201,22#,TRH221,223,224..(COM,V1,WG)..(02S,03S,06S,09S)201312-201701

sub48511-80171

main48511-80110iTRH226,228201312-201701

sub48511-80172

main48511-80127iKDH201,211,TRH200,211..SGL201312-201701

sub48511-80173

main48511-80165iGDH223,KDH223,TRH214,223,224..CBU201701

main48511-80166iTRH200..4D..SG..03S..6FC..CBU201701-202312

main48511-80167iGDH201,TRH200..V2..HRF..6FC201701-202312

main48511-80168iGDH206..SP;GDH206..5D..03S;KDH206..DX..CBU;GDH206,TRH219,229..06S,09S,10S201701-202312

main48511-80170iGDH206,KDH206..IV5;GDH206,KDH206,TRH216..SGL201701

main48511-80171iGDH201..HRF..4D..CBU;GDH201..4D..SG..03S..CBU201701-202312

main48511-80172iGDH226,TRH226,228201701

main48511-80173iGDH201,211,KDH201,211,TRH200,211..SGL201701

main48511-80192iGDH201..SGL202410

main48511-80193iGDH206..SGL202410

48510ACUSHION, FRONT SHOCK ABSORBER

main90948-01031iTRH200..5F;GDH201,223..IV5201312-202312

48510BRETAINER, CUSHION, NO.1(FOR FRONT SHOCK ABSORBER)

main90948-02017iTRH200..5F;GDH201,223..IV5201312-202312

48510CRETAINER, CUSHION, NO.2(FOR FRONT SHOCK ABSORBER)

main90948-02002iTRH200..5F;GDH201,223..IV5201312-202312

48510GRETAINER, FRONT SHOCK ABSORBER

main90948-02193iTRH200..5F;GDH201,223..IV5201312-202312

48510JCUSHION, FRONT SHOCK ABSORBER, NO.1

main48817-26020iTRH200..5F;GDH201,223..IV5201312-202312

main90948-01080iGDH206..4D..SG..03S..CBU201312-202312

48510QRETAINER, CUSHION, NO.3(FOR FRONT SHOCK ABSORBER)

main90948-02005iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH201,TRH200..4D..SG..03S..6FC..CBU201312-202312

48520ABSORBER ASSY, SHOCK, FRONT LH

main48511-80101iKDH223,TRH214,223,224..CBU201312-201701

sub48511-80165

main48511-80102iTRH200..V1..DX..CBU201312-201701

sub48511-80166

main48511-80104iKDH201,TRH200..V2201312-201701

sub48511-80167

main48511-80105iKDH206,TRH219,229..(DX,GC,GL)..CBU201312-201701

sub48511-80168

main48511-80108iKDH206..IV5;KDH206,TRH216..SGL201312-201701

sub48511-80170

main48511-80109iTRH200..IV5;KDH201,22#,TRH221,223,224..(COM,V1,WG)..(02S,03S,06S,09S)201312-201701

sub48511-80171

main48511-80110iTRH226,228201312-201701

sub48511-80172

main48511-80127iKDH201,211,TRH200,211..SGL201312-201701

sub48511-80173

main48511-80165iGDH223,KDH223,TRH214,223,224..CBU201701

main48511-80166iTRH200..4D..SG..03S..6FC..CBU201701-202312

main48511-80167iTRH200..V2..5F201701-202312

main48511-80168iGDH206..4D..SG..03S..CBU201701-202312

main48511-80170iGDH206,KDH206..IV5;GDH206,KDH206,TRH216..SGL201701

main48511-80171iGDH201,223..IV5201701-202312

main48511-80172iGDH226,TRH226,228201701

main48511-80173iGDH201,211,KDH201,211,TRH200,211..SGL201701

main48511-80192iGDH201..SGL202410

main48511-80193iGDH206..SGL202410

48660BAR ASSY, STRUT, RH

main48661-26050iTRH200..5F;GDH201,223..IV5201312-202312

48667RETAINER, STRUT BAR

main48667-26010iTRH200..5F;GDH201,223..IV5201312-202312

48670BAR ASSY, STRUT, LH

main48661-26050iTRH200..5F;GDH201,223..IV5201312-202312

48674CUSHION, STRUT BAR

main48674-26040iTRH200..5F;GDH201,223..IV5201312-202312

48810LINK ASSY, FRONT STABILIZER, LH

main48820-26051iTRH200..5F;GDH201,223..IV5201312-202312

48811BAR, STABILIZER, FRONT

main48811-26390iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH201,TRH200..4D..SG..03S..6FC..CBU201312-202312

main48811-26410iGDH223..IV5201312-202107

main48811-26430iGDH206..4D..SG..03S..CBU201312-202312

main48811-26440iGDH226,TRH216,219,226,228,229201312

48815BUSH, FRONT STABILIZER BAR, NO.1

main48815-26370iTRH200..5F;GDH201..IV5201312-202312

main48815-26380iGDH223..IV5201312-202107

48820BLINK ASSY, FRONT STABILIZER, RH

main48820-26051iTRH200..5F;GDH201,223..IV5201312-202312

48824ABRACKET, FRONT STABILIZER, NO.1 RH

main48824-26240iGDH206..4D..SG..03S..CBU201312-202312

main48824-26250iTRH200..5F;GDH201..IV5201312-202312

main48824-26260iKDH223,TRH223,224;GDH211,221,223,KDH211,221,TRH211,214,221..CBU,IV6,IV7201312-202107

48827BRACKET, FRONT STABILIZER, NO.2 RH

main48824-26230iGDH201..SRF..5D;TRH200..03S..4FC;GDH201..V1..HRF..5D;TRH200..5D..03S..6FC;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;KDH201,223,TRH223,224;GDH201,TRH200..SP..6FC;GD201312-202312

48828BRACKET, FRONT STABILIZER, NO.2 LH

main48824-26230iTRH200..5F;GDH201,223..IV5201312-202312

48829ABRACKET, FRONT STABILIZER, NO.1 LH

main48829-26160iGDH206..4D..SG..03S..CBU201312-202312

main48829-26170iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH201,TRH200..4D..SG..03S..6FC..CBU201312-202312

main48829-26180iKDH223,TRH223,224;GDH211,221,223,KDH211,221,TRH211,214,221..CBU,IV6,IV7201312-202107

9010112164

main90101-12164

9010510166

main90105-10166

9010512151

main90105-12151

9017012004

main90170-12004

9017912143

main90179-12143

9020120005

main90201-20005

9044024008

main90440-24008

91674F1025

main91674-F1025

9413002041

main94130-02041

9415121041

main94151-21041

9415121201

main94151-21201

9418461001

main94184-61001

9462211200

main94622-11200

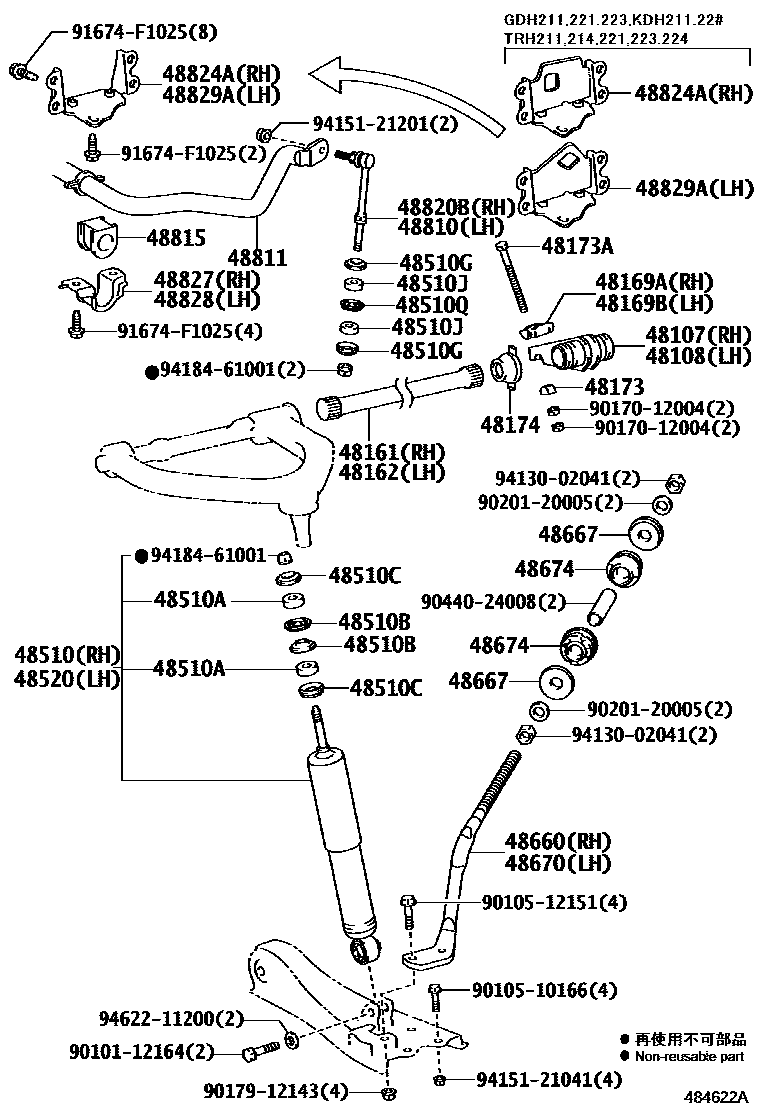

42 parts on this diagram · 2 diagrams in section
