TRANSFER CASE & EXTENSION HOUSING

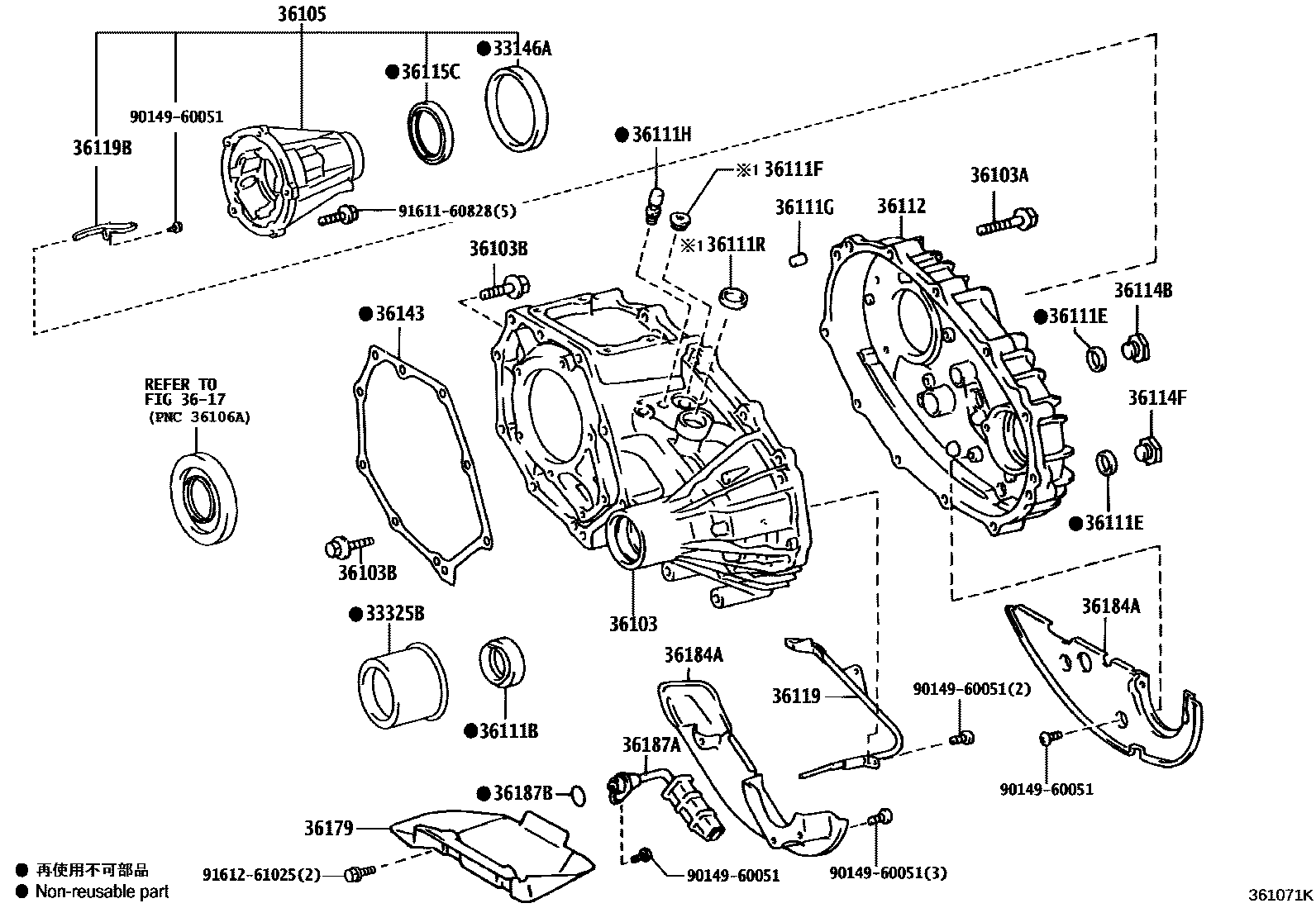

Parts diagram
33146ADEFLECTOR, TRANSFER EXTENSION HOUSING DUST
main33146-30010i200408-201312
33325BDEFLECTOR, DUST (FOR TRANSFER EXTENSION FRONT HOUSING)
main33325-28020i200408-201312
36103CASE SUB-ASSY, TRANSFER
main36103-26020i200408-201007
main36103-28040i201008-201312
36103ABOLT (FOR TRANSFER CASE)
main91612-61055i200408-201312
36103BBOLT (FOR TRANSFER CASE & ADAPTER SETTING)
main90119-10615i200408-201312
36105HOUSING SUB-ASSY, TRANSFER EXTENSION, FRONT
main36105-28040i200408-201312
36111BSEAL, OIL (FOR TRANSFER CASE)
main90311-37003i200408-201312
36111EGASKET (FOR TRANSFER CASE)
main90430-18008i200408-201312
36111FPLUG (FOR TRANSFER CASE)
main90341-14008i200408-201007
36111GPIN, STRAIGHT (FOR TRANSFER CASE)
main90250-10214i200408-201312
36111HPLUG, BREATHER (FOR TRANSFER CASE)
main90930-03085i200408-201312
36111RPLUG, TIGHT (FOR TRANSFER CASE)
main96411-42800i200408-201007
36112CASE, TRANSFER, REAR
main36112-26020i200408-201312
36114BPLUG, NO.1 (FOR TRANSFER CASE)
main90341-18006i200408-200501
main90341-18065i200501-201312
36114FPLUG (FOR TRANSFER DRAIN)
main90341-18057i200408-201312
36115CSEAL, TYPE T OIL (FOR TRANSFER EXTENSION HOUSING)
main90311-38062i200408-200410
main90311-38090i200410-201312
36119RECEIVER, TRANSFER OIL, NO.1
main36119-25010i200408-201312
36119BRECEIVER, TRANSFER OIL, NO.2
main36119-28020i200408-201312
36143GASKET, TRANSFER CASE, FRONT
main36143-28020i200408-201312
3617
36179PROTECTOR, TRANSFER CASE LOWER
main36179-28030i200408-201312
36184ASEPARATOR, TRANSFER OIL
main36184-26010i200408-201312
main36184-28040i200408-201312
36187ASTRAINR, TRANSFER OIL, NO.1
main36187-25010i200408-201312
36187BRING, O (FOR TRANSFER OIL STRAINER)
main96721-24017i200408-201312
9014960051
9161160828
9161261025

27 parts on this diagram · 1 diagram in section
