AIR CLEANER

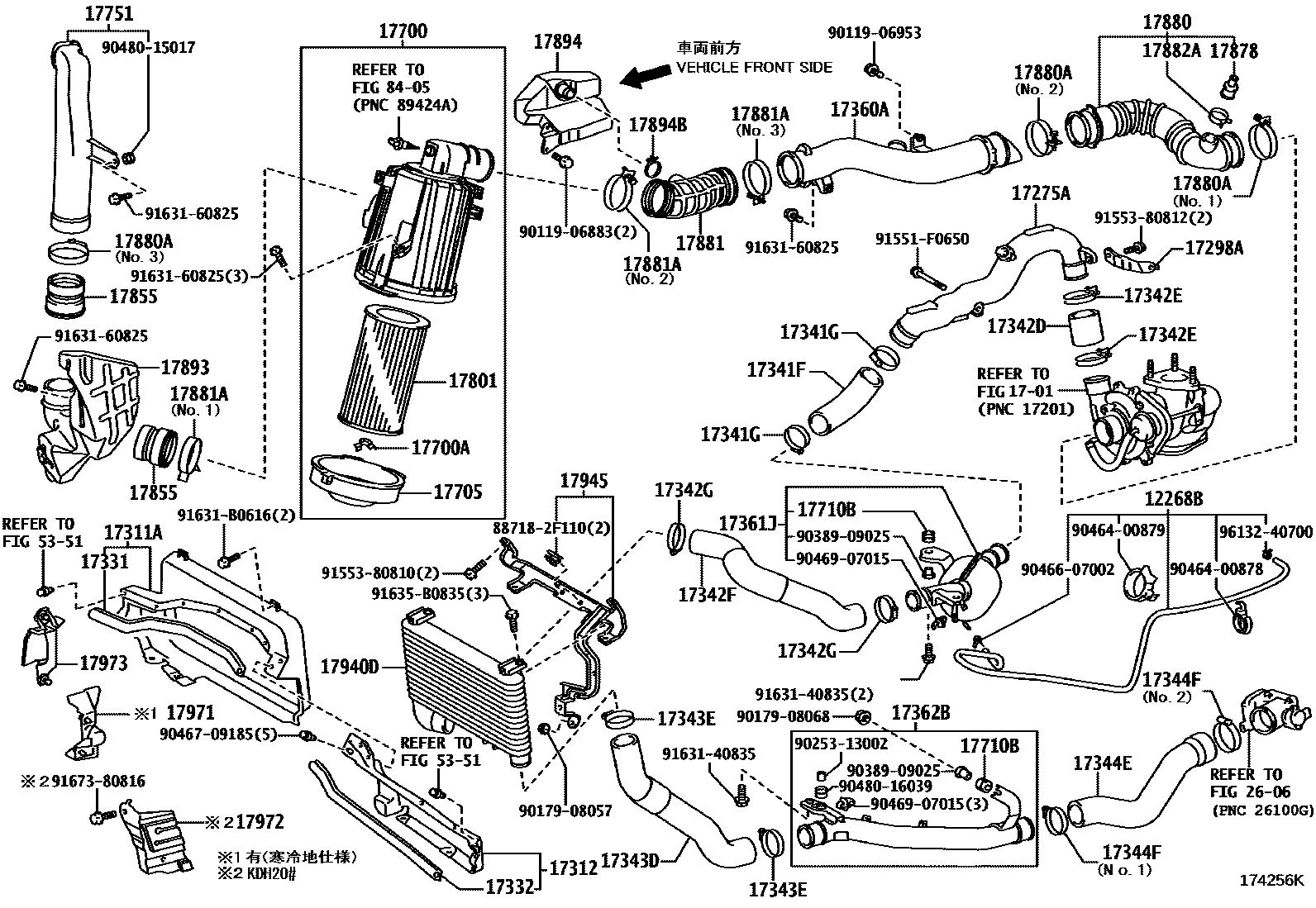

Parts diagram
12268BHOSE, OIL RETURN
main12268-30010i200408-200709
main12268-30020i200408-200709
main12268-30030i201008
main12268-30050i200709-201008
main12268-30060i200709-201008
main12268-30070i201008
1701
17275AELBOW, COMPRESSOR OUTLET
main17206-30020i201307-201312
main17275-30020i200408-200709
main17275-30040i200709-201307
17298ASTAY, COMPRESSOR ELBOW
main17298-30020i200408-200709
main17298-30040i200709-201307
17311ADUCT, AIR INLET, NO.1
main17311-30020i200408-201007
main17311-30030i200501-201204
main17311-30031i201205
main17311-30050i201007
17312DUCT, AIR INLET, NO.2
main17312-30020i200408-201006
main17312-30021i201006
main17312-30030i200501-201204
main17312-30031i201205
17331SEAL, DUCT AIR INLET NO.1
main17331-30010i200408-201007
main17331-30020i200501
main17331-30030i201007
17332SEAL, DUCT AIR INLET NO.2
main17332-30010i200408
main17332-30020i200501
17341FHOSE, AIR, NO.1
main17341-30070i200408-200709
main17341-30071i200709
main17341-30080i200408-200709
main17341-30081i200709
17341GCLAMP OR CLIP(FOR AIR HOSE, NO.1)
main90460-67008×2i200408
17342DHOSE, AIR, NO.2
main17342-30050i200408-200709
main17342-30080i201307
17342ECLAMP OR CLIP(FOR AIR HOSE, NO.2)
main90460-57005×2i200408-200709
17342FHOSE, AIR, NO.2(FOR INTERCOOLER)
main17342-30060i200408-200604
main17342-30061i200605-200709
main17342-30062i200709
17342GCLAMP, HOSE, NO.2(FOR INTERCOOLER)
main90460-67008×2i200408
17343DHOSE, AIR, NO.3
main17343-30020i200408-200509
main17343-30021i200510-200604
main17343-30022i200605-201211
main17343-30023i201212
17343ECLAMP, HOSE(FOR AIR HOSE, NO.3)
main90460-67008×2i200408
17344EHOSE, AIR, NO.4
main17344-30010i200408-200709
main17344-30030i200709-201211
main17344-30031i201212
17344FCLAMP, HOSE(FOR AIR HOSE, NO.4)
main90460-67008i200408
main90460-77002i200408
17360ATUBE ASSY, AIR
main17360-30010i200408-200606
main17360-30011i200607-201008
main17360-75040i200408-201008
main17360-75050i200408-201008
main17360-75070i201008-201312
main17360-75080i201008-201312
17361JTUBE, AIR, NO.1
main17361-30020i200408-200709
main17361-30021i200709
17362BTUBE, AIR, NO.2
main17362-30010i200501-200709
main17362-30011i200709
main17362-30020i200408-200709
main17362-30021i200709
17700CLEANER ASSY, AIR
main17700-30160i200408-200706
main17700-30161i200706-200709
main17700-30250i200709-201008
main17700-30280i201008-201209
main17700-30281i201210
main17700-75480i200408-200705
main17700-75481i200706-201008
main17700-75550i201008-201209
main17700-75551i201210-201312
17700ANUT, WING(FOR AIR CLEANER)
main90175-08008i200408-200709
17705CAP SUB-ASSY, AIR CLEANER
main17705-30100i200408-200709
main17705-30140i200709
17710BGROMMET
main90480-16021×2i200501-200709
17751INLET, AIR CLEANER, NO.1
main17750-30010i200709-201008
main17750-30040i201008
main17751-30021i200408-200709
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-30060i200709
main17801-54110i200408-201008
main17801-67040i200408-200709
17855GASKET, AIR INLET DUCT, NO.1
main17855-30010×2i200408-200709
17878PIPE, INTAKE AIR CONNECTOR, NO.3
main17878-30010i200408-200709
17880HOSE ASSY, AIR CLEANER
main17880-30020i200408-200709
main17880-30030i200501-200709
17880ACLAMP, HOSE
main90460-67008i200408-200709
main90460-80006i200804-201101
main90460-95001i200408-200709
main96111-10800i201102
17881HOSE, AIR CLEANER, NO.1
main17881-30080i200408-201008
main17881-30110i200709-201008
main17881-30150i201008
17881ACLAMP(FOR AIR CLEANER HOSE, NO.1)
main90460-80006i200804-201008
main90466-78001i200408-200709
main96111-10800i201008-201312
main96111-10900i200709-201312
17882HOSE, AIR CLEANER, NO.2
main17882-75110i200408-201312
main17882-75120i200408-201312
17882ACLAMP(FOR AIR CLEANER HOSE, NO.2)
main90460-80006i201008-201009
main90467-31003i200408-200709
main96111-10800i200804-200805
main96111-10900i201008-201312
17893RESONATOR, INTAKE AIR
main17893-30030i200408-200709
main17893-30060i201008-201312
17894BRACKET, RESONATOR
main17894-30010i200408-201008
17894BCLAMP, HOSE(FOR INTAKE AIR RESONATOR, NO.2)
main96111-10380i200408-201008
main96111-10690i201008
17940DINTERCOOLER ASSY
main17940-30050i200408
17945BRACKET, INTERCOOLER SUPPORT
main17945-30040i200408-200503
main17945-30050i200503
17971INLET, COOL AIR, NO.1
main17971-30020i200408-200709
17972INLET, COOL AIR, NO.2
main17972-30010i200408-200709
17973INLET, COOL AIR, NO.3
main17973-30010i200408-200709
2606
5351
8405
887182F110PIPE, COOLER REFRIGERANT SUCTION, NO.2
9011906883
9011906953
9017908057
9017908068
9025313002
9038909025
9046400878
9046400879
9046607002
9046709185
9046907015
9048015017
9048016039
91551F0650
9155380810
9155380812
9163140835
9163160825
91631B0616
91635B0835
9167380816
9613240700

69 parts on this diagram · 7 diagrams in section
