TIMING GEAR COVER & REAR END PLATE

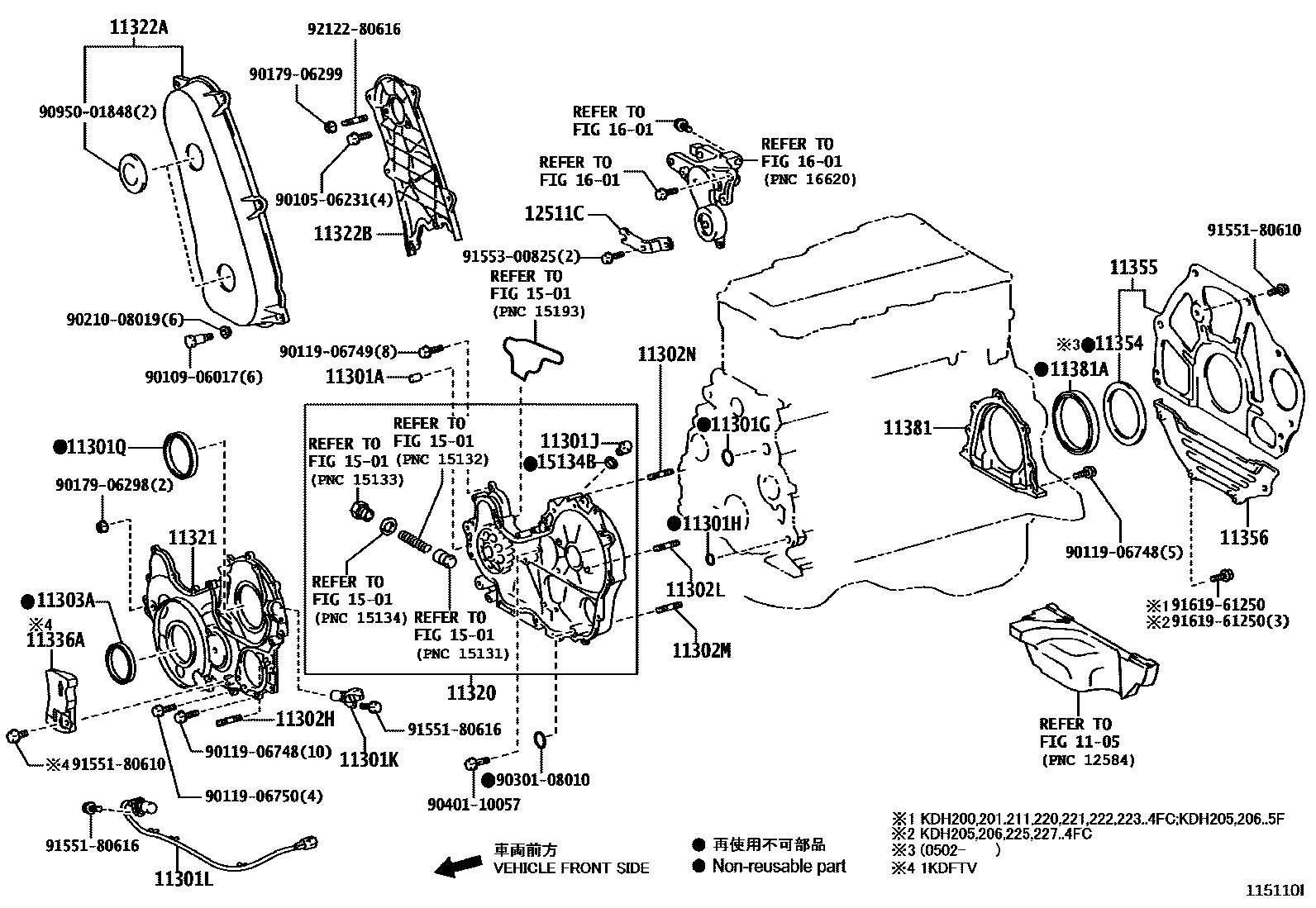

Parts diagram
1105
11301APIN, STRAIGHT(FOR TIMING GEAR CASE)
main90250-08120i200408-201312
11301GRING, O(FOR TIMING GEAR CASE, UPPER)
main90301-22007i200408-201312
main90301-25014i200408-201312
11301HRING, O(FOR TIMING GEAR CASE, LOWER)
main90301-09018i200408-201312
11301JPLUG, W/HEAD STRAIGHT SCREW(FOR TIMING GEAR CASE)
main90341-16022i200408-201312
main90341-18015i200408-201312
11301KSENSOR, CRANK POSITION
main90919-05052i200408-201312
main90919-05059i200408-201312
11301LSENSOR, CRANK POSITION NO.2
main90919-05066i200408-201008
main90919-05078i201008-201304
main90919-05085i201304-201312
11301QSEAL, TYPE T OIL(FOR INJECTION PUMP)
main90311-65003i200408-201008
main90311-65004i201008-201312
11302COVER SUB-ASSY, TIMING CHAIN OR BELT
main11310-75061i200408-200805
main11310-75062i200805-200905
main11310-75064i200905-201310
main11310-75065i201310-201312
main11310-75070i200408-200711
main11310-75071i200711-200902
main11310-75073i200902-201312
11302HBOLT, STUD(FOR TIMING GEAR COVER)
main90116-08374i200605-200901
main90116-08376i200408-200605
main90116-08377i200901-201312
11302LBOLT, STUD(FOR INJECTION PUMP)
main90116-08374i200408-200812
main90116-08377i200901-201312
11302MBOLT, STUD(FOR POWER STEERING VANE PUMP)
main90116-10160i200408-201312
11302NBOLT, STUD(FOR VACUUM TRANSMITTING PIPE)
main90126-06029i200908-201312
main92112-60614i200408-200908
11303ASEAL, OIL(FOR CRANKSHAFT FRONT)
main90311-48020i200408-200704
main90311-48029i200704-201312
main90311-50017i200408-201008
main90311-50043i201008-201202
main90311-50051i201202-201312
11320CASE ASSY, TIMING GEAR
main11320-30021i200408-200709
main11320-30032i200709-201008
main11320-30090i201008-201312
11321CASE, TIMING GEAR
main11302-30030i201008-201312
main11321-30020i200408-201008
11322ACOVER, TIMING BELT, NO.1
main11332-30011i200408-201008
main11332-30040i201008-201312
11322BCOVER, TIMING BELT, NO.2
main11322-30010i200408-201312
11336AINSULATOR, TIMING GEAR COVER
main11336-30010i200709-201008
11354SEAL, FLYWHEEL HOUSING DUST
main11354-0C010i201301-201312
main11354-30010i200502-201312
main11354-75030i200408-201301
main11354-75030i201301-201312
11355PLATE, REAR END
main11355-67010i200408-200502
main11355-67011i200502-201312
main11355-75021i200408-201312
11356PLATE, REAR END, NO.2
main11356-30020i200408
main11356-30030i200408
main11356-67020i200408
11381RETAINER, ENGINE REAR OIL SEAL
main11381-0K010i200408-201008
main11381-0K010i201008-201312
main11381-67020i200408-201008
main11381-75010i200408-200812
main11381-75011i200812-201312
11381ASEAL, ENGINE REAR OIL
main90311-88005i200408-201312
main90311-95008i200408-201008
main90311-95014i201008-201209
main90311-95015i201209-201312
12511CBRACKET, ALTERNATOR
main12511-30031i200408-201312
1501
15134BGASKET, OIL PUMP RELIEF VALVE
main15134-67010i200408-201312
1601
9010506231
9010906017
9011906748
9011906749
9011906750
9017906298
9017906299
9021008019
9030108010
9040110057
9095001848
9155180610
9155180616
9155300825
9161961250
9212280616

44 parts on this diagram · 6 diagrams in section
