EPC Data

RADIATOR & WATER OUTLET

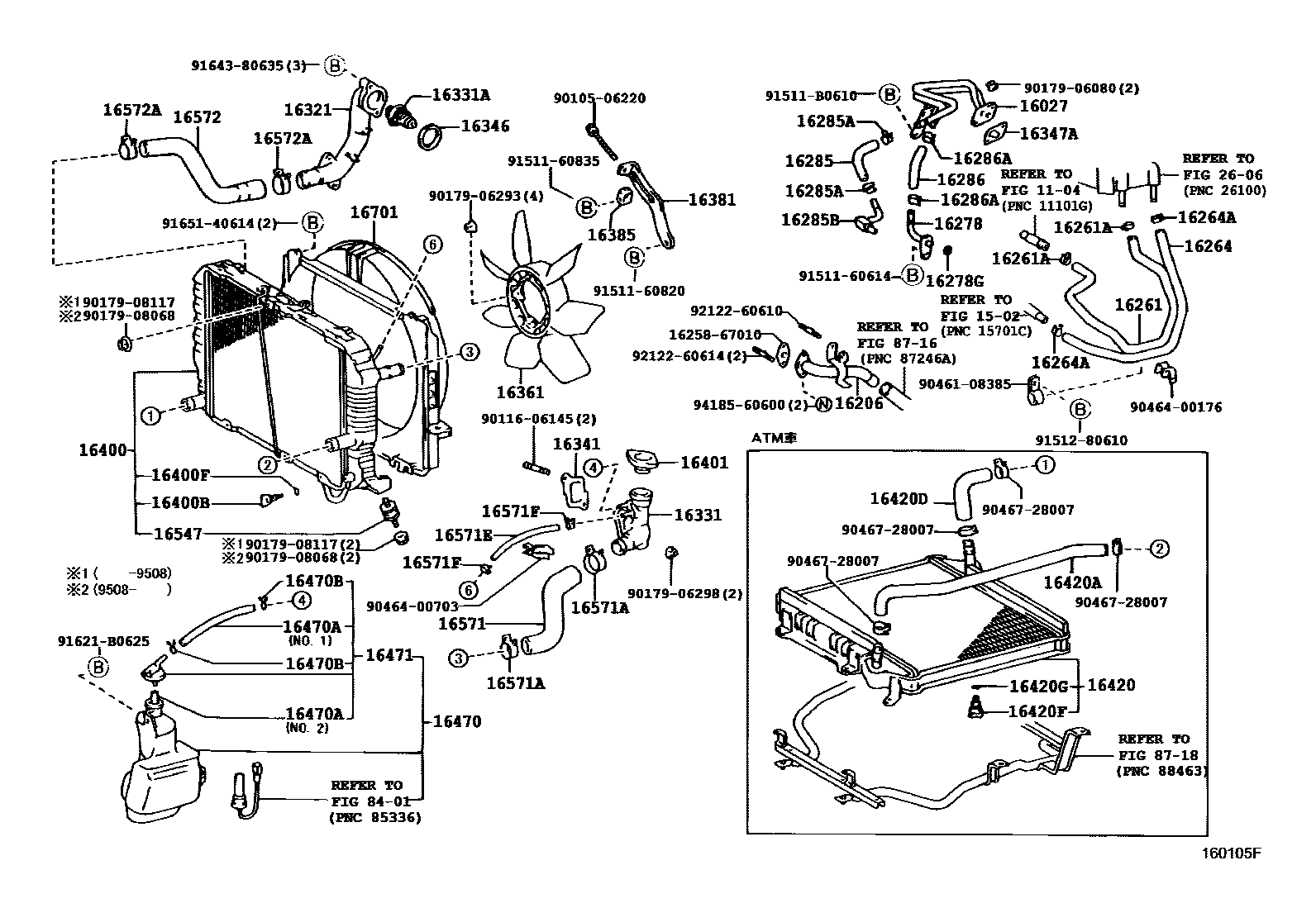

Parts diagram
1104
1502
16027PIPE SUB-ASSY, TURBO WATER, NO.1
main16027-54040i198908-199108
main16027-54041i199108-199201
main16027-54042i199201-199308
main16027-67010i199308-199903
main16027-67011i199907-200408
16206PIPE SUB-ASSY, WATER BY-PASS
main16206-67010i199907-200408
main16206-67050i199907-200408
main87208-26110i199308-199907
16261HOSE, WATER BY-PASS
main16261-54080i198908-198910
main16261-54100i198908-199001
main16261-54101i199001-199010
main16261-54110i199010-199308
main16261-54120i198910-199808
main16261-54121i199908-200408
main16261-54130i199808-199907
main16261-54140i200108-200408
main16261-67040i199308-199501
main16261-67060i199907-200408
main16261-75010i198908-199308
main16261-75140i200308-200409
main16261-75141i200409-200501
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90466-13003×2i200308-200408
main90467-15004×2i198908-198909
main90467-15022×2i198909-199907
main96135-41300×2i198908-199308
main96135-51300×2i200012-200408
main96137-41501×2i200408-200501
16264HOSE, WATER BY-PASS, NO.2
main16261-67070×3i199907-200408
main16264-54070i198908-198910
main16264-54090×2i199010-199308
main16264-54120i198910-199608
main16264-54121i199608-199907
main16264-54140i200108-200408
main16264-54150i200012-200408
main16264-67010i199308-199501
main16264-75080i200308-200409
main16264-75081i200409-200501
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90466-13003×2i200308-200408
main90467-15004×8i198908-198909
main90467-15022×4i199010-199308
main96137-41501×2i200408-200501
16278PIPE, WATER BY-PASS, NO.2
main16278-54010i199907-200408
main16278-67010i199907-200408
main16278-75010i198908-199506
main16278-75011i199907-200308
16278GRING, O(FOR WATER BY-PASS NO.2 PIPE)
main96761-24010i199308-199907
16285HOSE, TURBO WATER, NO.2
main16285-67010i199907-200408
16285ACLIP(FOR TURBO WATER HOSE NO.2)
main90467-15022×2i199308-199907
16285BUNION(FOR TURBO WATER HOSE NO.2)
main90405-10044i199308-199907
16286HOSE, TURBO WATER, NO.3
main16284-67020i199903-199907
main16285-67010i199308-199903
16286ACLIP(FOR TURBO WATER HOSE NO.3)
main90467-15022×2i199308-199907
16321INLET, WATER
main16321-0K010i200107-200408
main16321-67010i199308-199508
main16321-67011i200107-200408
main16321-75010i198908-199907
main16321-75020i200308-200501
16331OUTLET, WATER
main16304-75010i198908-199907
main16331-54110i198908-199108
main16331-54111i199108-199808
main16331-54112i199907-200408
main16331-54120i199010-199108
main16331-54121i199108-199308
main16331-54220i200108-200408
main16331-67040i199308-199907
main16331-67050i199907-200408
16331ATHERMOSTAT
main16340-54010i199505-199907
main90916-03088i198908-199304
main90916-03093i200308-200501
main90916-03098i199308-199709
main90916-03099i198908-199504
main90916-03101i199304-199709
main90916-03119i199709-199907
main90916-03120i199709-199907
16341GASKET, WATER OUTLET
main16341-05020i200012-200408
main16341-35010i200301-200408
main16341-54030i198908-199110
main16341-54040i199110-199505
main16341-67020i199308-199907
main16341-75010i198908-199907
16346GASKET, THERMOSTAT
main16346-0K010i200401-200408
main16346-67010i199308-199907
16347AGASKET(FOR TURBO WATER PIPE)
main16347-67010i199907-200408
16361FAN
main16361-38010i199907-200308
main16361-54020i198908-199808
main16361-54050i198908-199308
main16361-54100i200108-200408
main16361-67020i199907-200408
main16361-67030i199907-200408
16381BAR, FAN BELT ADJUSTING
main16381-54070i198908-199809
main16381-54071i199809-199907
main16381-54090i198908-199809
main16381-54091i199809-199907
main16381-54121i200108-200408
main16381-67020i199308-199907
main16381-67030i199907-200408
main16381-75010i198908-199704
main16381-75020i199001-199308
main16381-75040i199704-199907
main16381-75050i199908-200308
16385SLIDER, FAN BELT ADJUSTING
main16385-67010i199308-199907
main16385-71010i198908-199704
main16385-75030i199704-199907
16400RADIATOR ASSY
main16400-54750i198908-199307
main16400-54751i199307-199411
main16400-54752i199411-199606
main16400-54753i199606-199808
main16400-54760i198908-199307
main16400-54761i199307-199308
main16400-54780i198908-199307
main16400-54782i199307-199308
main16400-54870i198908-199307
main16400-54871i199307-199411
main16400-54872i199411-199606
main16400-54873i199606-199808
main16400-5B740i199907-200208
main16400-5B741i200208-200408
main16400-5B750i199907-200208
main16400-5B751i200208-200408
main16400-67040i199308-199608
main16400-67050i199308-199608
main16400-67150i199608-199907
main16400-67160i199608-199907
main16400-67161i199907-200408
main16400-75010i198908-199011
main16400-75020i198908-199011
main16400-75030i198908-199011
main16400-75040i199011-199308
main16400-75041i199308-199411
main16400-75042i199411-199808
main16400-75050i198908-199308
main16400-75061i199308-199411
main16400-75062i199411-199808
main16400-75070i199011-199308
main16400-75330i199907-199912
main16400-75350i200308-200501
main16400-75370i199912-200308
16400BPLUG, RADIATOR DRAIN COCK
main16417-15210i200308-200501
main16417-24200i199308-199608
main16417-75010i198908-199808
main23322-54010i199608-199907
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-15520i199808-199907
main16418-24200i198908-199609
main16418-50121i199610-199808
main16492-21050i199907-200408
main96711-19007i199608-199902
16401CAP SUB-ASSY, RADIATOR
main16401-54750i200308-200401
main16401-5B440i199907-200408
main16401-67150i199905-199907
main16401-71010i198908-199907
16420RADIATOR ASSY, SUB
main16510-54020i198908-199308
main16510-67010i199308-199608
main16510-67020i199608-199907
main16510-67021i199907-200408
16420AHOSE, SUB RADIATOR, INLET
main16551-54020i198908-199308
main16551-67010i199308-199608
main16551-67020i199608-199907
main16551-67021i199907-200408
main16551-67030i199907-200408
16420DHOSE, SUB RADIATOR, NO.2
main16552-54020i198908-199308
main16552-67010i199308-199608
main16552-67020i199608-199907
main16552-67030i199907-200408
16420FPLUG, DRAIN COCK(FOR SUB RADIATOR)
main23322-54010i199907-200408
main90910-09054i198908-199302
16420GPACKING(FOR SUB RADIATOR)
main16492-21050i199902-199907
main96711-19007i198908-199302
16470TANK ASSY, RADIATOR RESERVE
main16470-54190i198908-199005
main16470-54191i199005-199204
main16470-54210i198908-199002
main16470-54211i199005-199006
main16470-54212i199010-199204
main16470-54213i199204-199205
main16470-54214i199306-199708
main16470-54215i199708-199808
main16470-67020i199308-199311
main16470-67021i199311-199503
main16470-67022i199503-199907
main16470-75010i198908-199205
main16470-75020i199907-200308
main16470-75110i200308-200501
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16472-54215i199708-199808
main85338-54190i198908-199708
main85338-75010i199606-199907
main90099-33466i198908-198909
main90445-12078i199705-199808
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085×2i198908-199708
16471CAP SUB-ASSY, RESERVE TANK
main16401-63010i199808-199907
main16405-54200i199005-199010
main16405-54201i199010-199204
main16405-54202i199204-199708
main16405-54203i199708-199808
main16405-67030i199308-199907
main16405-75010i198908-199907
main16405-75090i200308-200501
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-67040×2i199907-200408
16571HOSE, RADIATOR, INLET
main16571-54320i199907-200408
main16571-54330i198908-199704
main16571-54331i199704-199907
main16571-67030i199308-199608
main16571-67040i199308-199608
main16571-67080i199608-199907
main16571-67081i199907-200408
main16571-67090i199608-199907
main16571-67091i199907-200408
main16571-75010i199907-200308
main16571-75250i200308-200501
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-37001×2i198908-199907
main90467-37003×2i200012-200408
main90467-37005×2i200108-200408
main90467-41006×2i199907-200408
16571EHOSE, WATER
main90445-15081i199907-200408
main90447-21021i199907-200408
main99555-10300i199308-199608
main99555-10310i199608-199907
main99555-10500i199907-200408
16571FCLAMP OR CLIP(FOR WATER HOSE)
main90467-13001×2i199308-199907
main96135-51300×2i199907-200408
16572HOSE, RADIATOR, OUTLET
main16572-54320i198908-199808
main16572-54330i198908-199808
main16572-54580i200012-200408
main16572-54620i199907-200408
main16572-54630i199907-200408
main16572-67030i199308-199608
main16572-67040i199308-199608
main16572-67080i199608-199907
main16572-67090i199608-199907
main16572-67091i199907-200408
main16572-75010i198908-199808
main16572-75150i199808-199907
main16572-75260i200308-200501
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90466-41008i199907-200408
main90467-37001i198908-199302
main90467-37002i198908-199907
main90467-37005i199907-200108
main90467-41005i199310-199608
main90467-41006×2i199907-200408
main96111-10480i199002-199608
main96111-10500i198908-199002
16701SHROUD SUB-ASSY, FAN
main16701-54220i198908-199808
main16701-54230i198908-199808
main16701-54290i199808-199907
main16701-54300i199907-200408
main16701-67010i199907-200408
main16701-67020i199907-200408
main16701-75010i198908-199808
main16701-75040i199808-199907
2606
8401
8716
8718
1625867010GASKET(FOR HEATER RETURN)
9010506220
9011606145
9017906080
9017906293
9017906298
9017908068
9017908117
9046108385
9046400176
9046400703
9046728007
9151160614
9151160820
9151160835
91511B0610
9151280610
91621B0625
9164380635
9165140614
9212260610
9212260614
9418560600

72 parts on this diagram · 16 diagrams in section
