BRAKE PEDAL & BRACKET

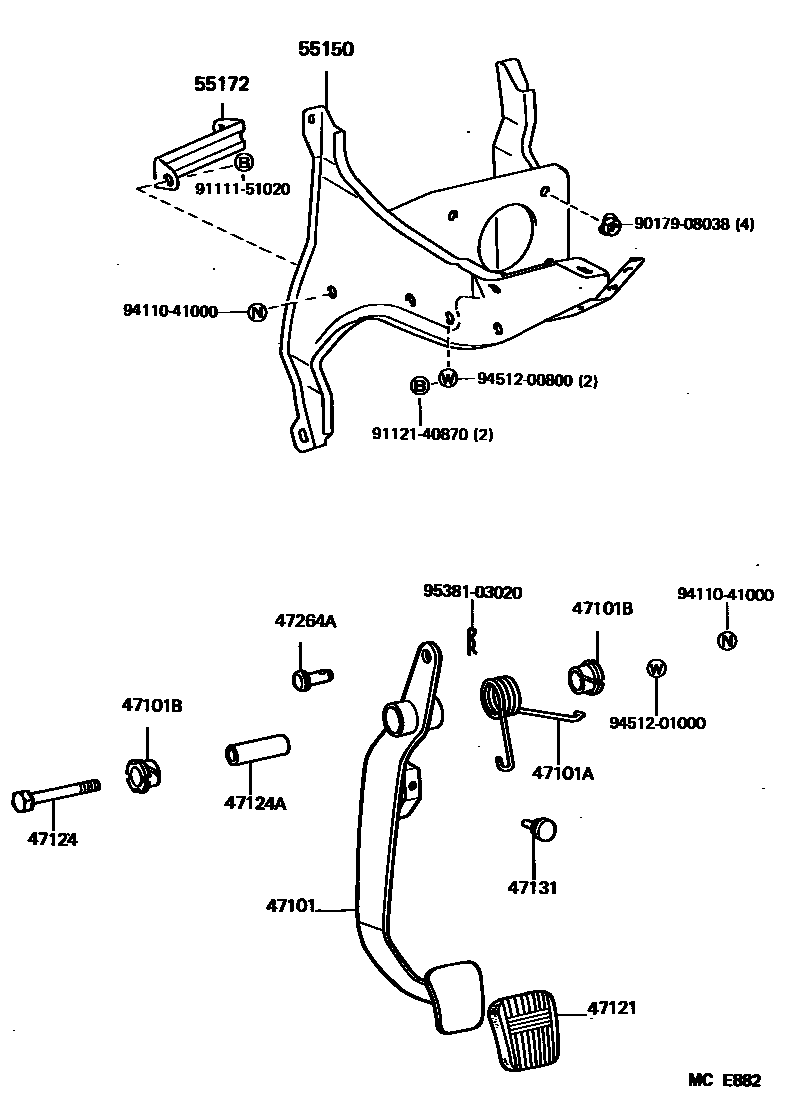

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-26040i198708-198908
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90508-32002i198708-198908
47101BBUSH(FOR BRAKE PEDAL)
main90386-13007i198708-198908
47121PAD, BRAKE PEDAL
main31321-14020i198708-198908
47124SHAFT, BRAKE PEDAL
main91121-51070i198708-198908
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10004i198708-198908
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06008i198708-198908
47264APIN(FOR PUSH ROD)
main90240-10015i198708-198908
55150BRACKET ASSY, PEDAL
main55150-95J00i198708-198908
55172SUPPORT, BOOSTER STAY
main55172-95J00i198708-198908
9017908038
9111151020
9112140870
9411041000
9451200800
9451201000
9538103020

17 parts on this diagram · 1 diagram in section
