CAMSHAFT & VALVE

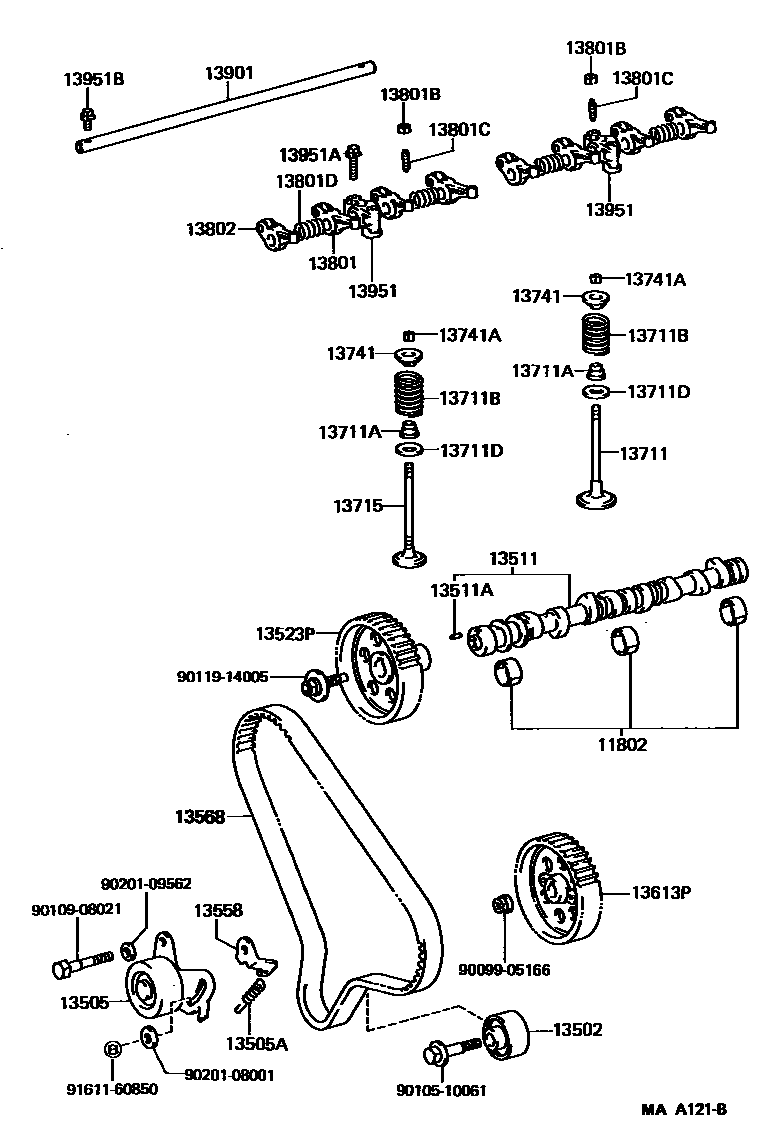

Parts diagram
11802BEARING SET, CAMSHAFT
main11802-54010i198708-198908
main11802-71010i198708-198908
main11803-54010i198708-198908
main11804-54010i198708-198908
13502IDLER SUB-ASSY, TIMING BELT, NO.2
main13503-54020i198708-198908
13505IDLER SUB-ASSY, TIMING BELT, NO.1
main13505-54010i198708-198908
13505ASPRING, TENSION(FOR IDLER)
main90506-14038i198708-198908
13511CAMSHAFT
main13501-54020i198708-198908
main13501-54040i198708-198908
main13511-71901i198708-198908
main13511-73902i198808-198908
13511APIN, STRAIGHT(FOR CAMSHAFT KNOCK)
main90250-05121i198708-198908
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13522-33010i198708-198908
13523PPULLEY, CAMSHAFT TIMING
main13523-54020i198708-198908
13558BRACKET, SPRING(FOR IDLER)
main13558-54010i198708-198908
13568BELT, TIMING
main13568-59025i198708-198908
13613PPULLEY, INJECTION PUMP DRIVE
main13603-54020i198708-198908
13711VALVE, INTAKE
main13711-54010i198708-198908
main13711-71010i198708-198908
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90913-02060i198708-198908
main90913-02073i198708-198908
13711BSPRING, COMPRESSION(FOR INNER)
main90501-44002i198708-198908
main90501-47005i198708-198908
13711DWASHER, PLATE(FOR VALVE SPRING SEAT)
main90201-20579i198708-198908
main90201-21002i198708-198908
13715VALVE, EXHAUST
main13715-54010i198708-198908
main13715-54021i198708-198908
main13715-71010i198708-198908
main13715-72020i198708-198808
13741RETAINER, VALVE SPRING
main13741-54010i198708-198908
main13741-63010i198708-198908
13741ALOCK, VALVE SPRING RETAINER
main90913-03014i198708-198908
main90913-03016i198708-198908
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-54020i198708-198710
main13801-54021i198710-198908
main13811-71010i198708-198908
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90170-08005i198708-198908
13801CSCREW, VALVE ADJUSTING
main90913-05019i198708-198908
13801DSPRING, COMPRESSION(FOR ROCKER ARM)
main90501-16068i198708-198908
main90501-16163i198708-198908
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13802-54020i198708-198710
main13802-54021i198710-198908
main13812-71010i198708-198908
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-54010i198708-198908
main13901-71010i198708-198908
13951SUPPORT, VALVE ROCKER, NO.1
main13951-54020i198708-198908
13951ABOLT(FOR ROCKER SUPPORT SET)
main90119-08191i198708-198908
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main91611-60620i198708-198908
9009905166
9010510061
9010908021
9011914005
9020108001
9020109562
9161160850

34 parts on this diagram · 2 diagrams in section
