WATER PUMP

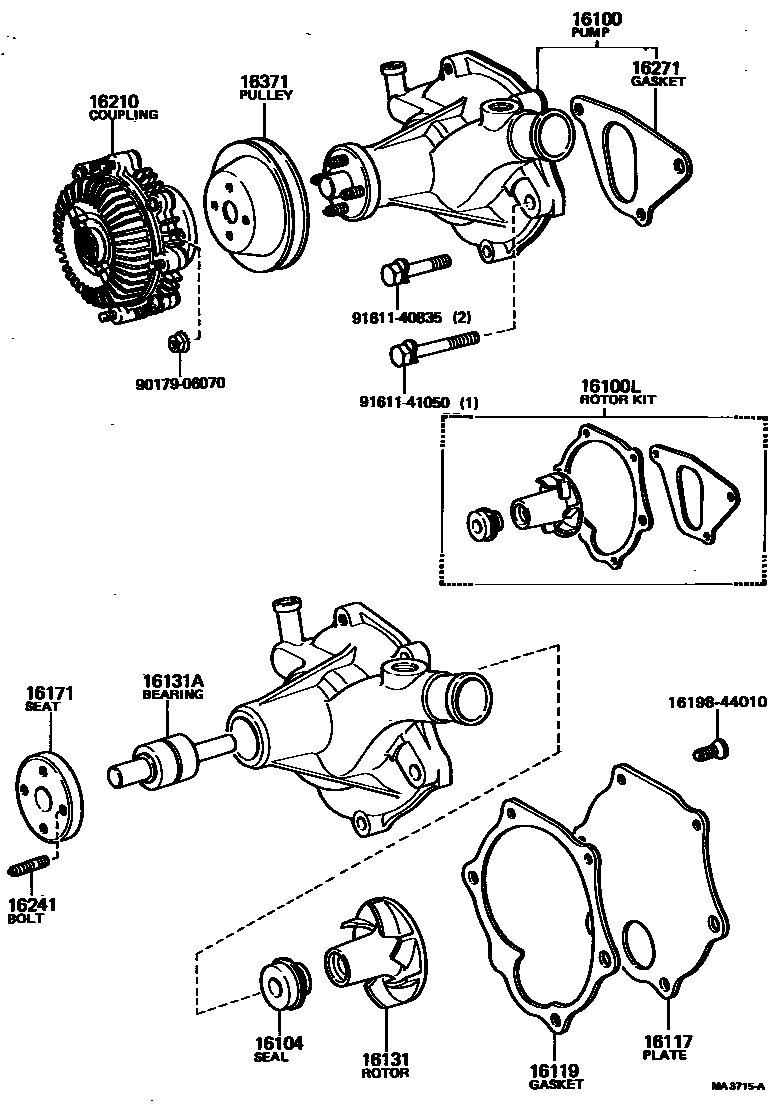

Parts diagram
16100PUMP ASSY, ENGINE WATER
main16100-49575i197903-198209
main16100-49576i198209-198603
16100LROTOR KIT, WATER PUMP
main04162-44020i197903-198603
16104SEAL SET, WATER PUMP
main16104-15020i198410-198603
main16104-41110i197903-197911
main16104-41111i197911-198410
16117PLATE, WATER PUMP
main16117-44010i197903-198603
16119GASKET, WATER PUMP BODY
main16119-44010i197903-198603
16131ROTOR, WATER PUMP
main16131-44070i197903-198603
16131ABEARING, WATER PUMP
main90369-35004i197903-198209
main90369-35026i198209-198603
16171SEAT, WATER PUMP PULLEY
main16171-24030i197903-198603
16210COUPLING ASSY, FLUID
main16210-44020i197903-198603
16241BOLT, STUD(FOR WATER PUMP COUPLING)
main16193-54010×4i197903-198603
16271GASKET, WATER PUMP
main16271-44010i197903-198101
main16271-44020i198101-198603
16371PULLEY, FAN
main16371-44010i197903-198603
1619844010BOLT, STUD(FOR WATER PUMP PULLEY SEAT)
9017906070
9161140835
9161141050

16 parts on this diagram · 1 diagram in section
