CRANKSHAFT & PISTON

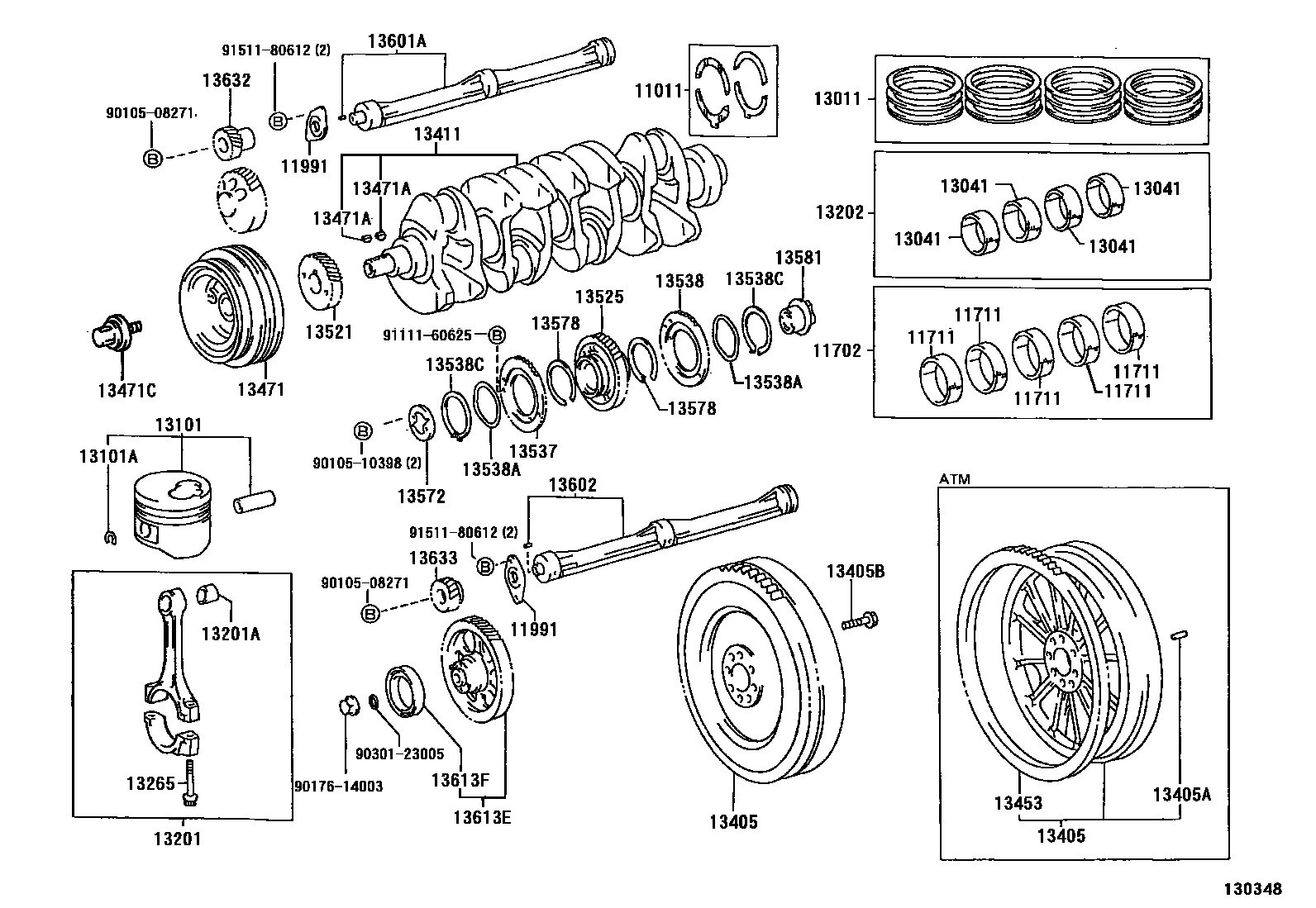

Parts diagram
11011WASHER SET, CRANKSHAFT THRUST
main11011-62010i199511
main11011-67020i199511
main11011-75010i199511
main11012-67020i199511
main11013-67020i199511
11702BEARING SET, CRANKSHAFT
main11704-65013i199511
main11704-67020i199511-200008
main11704-67021i200008
main11704-75020i199511-199904
main11704-75021i199904
main11705-67020i199511-200008
main11705-67021i200008
11711BEARING, CRANKSHAFT
main11071-65011-01×3i199511
main11071-65011-02×3i199511
main11071-65011-03×3i199511
main11071-65011-04×3i199511
main11071-65011-05×3i199511
main11071-75020-01×3i199511-199904
main11071-75020-02×3i199511-199904
main11071-75020-03×3i199511-199904
main11071-75021-01×3i199904
main11071-75021-02×3i199904
main11071-75021-03×3i199904
main11701-62022-01i199511
main11701-62022-02i199511
main11701-62022-03i199511
main11701-62022-04i199511
main11701-62022-05i199511
main11701-62022-06i199511
main11701-67020-02×5i199511-200008
MARK 2
main11701-67020-03×5i199511-200008
MARK 3
main11701-67020-04×5i199511-200008
MARK 4
main11701-67020-05×5i199511-200008
MARK 5
main11701-67020-06×5i199511-200008
MARK 6
main11701-67021-02×5i200008
MARK 2
main11701-67021-03×5i200008
MARK 3
main11701-67021-04×5i200008
MARK 4
main11701-67021-05×5i200008
MARK 5
main11701-67021-06×5i200008
MARK 6
main11701-75020-01×2i199511-199904
main11701-75020-02×2i199511-199904
main11701-75020-03×2i199511-199904
main11701-75021-01×2i199904
main11701-75021-02×2i199904
main11701-75021-03×2i199904
11991WASHER, BALANCESHAFT THRUST
main11991-67010×2i199511
main11991-75010i199511
13011RING SET, PISTON
main13011-30020i200008-200205
main13011-30021i200205
main13011-62100i199807-200008
main13011-62110i199511-199807
main13011-62130i200008
main13011-67020i199511-199604
main13011-67030i199604-200008
main13011-75040i199511-199804
main13011-75041i199804
main13013-30020i200008-200205
main13013-30021i200205
main13013-62100i199807-200008
main13013-62110i199511-199807
main13013-62130i200008
main13013-67020i199511-199604
main13013-67030i199604-200008
main13013-75040i199511-199804
main13013-75041i199804
main13014-30020i200008-200205
main13014-30021i200205
main13014-67020i199511-199604
main13014-67030i199604-200008
main13015-30020i200008-200205
main13015-30021i200205
main13015-67020i199511-199604
main13015-67030i199604-200008
13041BEARING, CONNECTING ROD
main13041-62030-01×6i199511
MARK 1
main13041-62030-02×6i199511
MARK 2
main13041-62030-03×6i199511
MARK 3
main13041-67030-02×4i199511-200008
MARK 2
main13041-67030-03×4i199511-200008
MARK 3
main13041-67030-04×4i199511-200008
MARK 4
main13041-67030-05×4i199511-200008
MARK 5
main13041-67030-06×4i199511-200008
MARK 6
main13041-67031-02×4i200008
MARK 2
main13041-67031-03×4i200008
MARK 3
main13041-67031-04×4i200008
MARK 4
main13041-67031-05×4i200008
MARK 5
main13041-67031-06×4i200008
MARK 6
main13041-75020-04×4i199511-199701
MARK 4
main13041-75020-05×4i199511-199701
MARK 5
main13041-75020-06×4i199511-199701
MARK 6
main13041-75021-04×4i199701
MARK 4
main13041-75021-05×4i199701
MARK 5
main13041-75021-06×4i199701
MARK 6
13101PISTON SUB-ASSY, W/PIN
main13101-30020-01×4i200008
main13101-30020-02×4i200008
main13101-30020-03×4i200008
main13101-62060-01×6i199511-200008
main13101-62060-02×6i199511-200008
main13101-62060-03×6i199511-200008
main13101-62070-01×6i200008
main13101-62070-02×6i200008
main13101-62070-03×6i200008
main13101-67020-01×4i199511-199604
main13101-67020-02×4i199511-199604
main13101-67020-03×4i199511-199604
main13101-67030-01×4i199604-199807
main13101-67030-02×4i199604-199807
main13101-67030-03×4i199604-199807
main13101-67050-01×4i199807-200008
main13101-67050-02×4i199807-200008
main13101-67050-03×4i199807-200008
main13101-75040×4i199511-199804
main13101-75041×4i199804
main13103-30020×4i200008
main13103-62060×6i199511-200008
main13103-62070×6i200008
main13103-67020×4i199511-199604
main13103-67030×4i199604-199807
main13103-67050×4i199807-200008
main13103-75040×4i199511-199804
main13103-75041×4i199804
main13104-30020×4i200008
main13104-67020×4i199511-199604
main13104-67030×4i199604-199807
main13104-67050×4i199807-200008
main13105-30020×4i200008
main13105-67020×4i199511-199604
main13105-67030×4i199604-199807
main13105-67050×4i199807-200008
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90520-37014×8i199511
main90521-25004×12i199511
main90521-28003×8i199511
13201ROD SUB-ASSY, CONNECTING
main13201-30020×4i200008
main13201-67020×4i199511-200007
main13201-67021×4i200007-200008
main13201-69145×6i199511
main13201-79205×4i199511
13201ABUSH(FOR CONNECTING ROD SMALL END)
main90999-73129×4i199511
main90999-73130×6i199511
main90999-73136×4i199511-200008
main90999-73143×4i200008
13202BEARING SET, CONNECTING ROD
main13204-62030i199511
main13204-67030i199511-200008
main13204-67031i200008
main13204-75020i199511-199701
main13204-75021i199701
main13205-67030i199511-200008
main13205-67031i200008
13265BOLT, CONNECTING ROD
main13265-62030×12i199511
main13265-67020×8i199511-200007
main13265-67021×8i200007
main13265-75030×8i199511
13405FLYWHEEL SUB-ASSY
main13405-67030i199511
main13405-75040i199511-200008
main13450-67011i199511-199601
main13450-67020i199601-199705
main13450-67021i199705-200008
13405APIN, STRAIGHT(FOR FLYWHEEL)
main90250-05121i199511
main90250-08054×3i199511-200008
13405BBOLT, FLYWHEEL SETTING
main90105-13009×8i199511-200008
main90910-02116×10i199511-200008
13411CRANKSHAFT
main13401-30010i200005
main13401-62030i199511
main13401-67010i199511-200005
main13411-75020i199511
13453GEAR, FLYWHEEL RING
main13453-20010i199511-200008
main13453-67020i199511-199807
main13453-67030i199807
13471PULLEY, CRANKSHAFT
main13408-30010i200008
main13408-62040i199511
main13408-67020i199511-200008
main13408-75030i199511
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main90280-05005i199511
main95161-30516×2i199511
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90105-16031i199511-199809
main90105-16041i199511
main90119-16006i199809
main90119-18003i199511
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
main13521-67020i199511
main13521-75010i199511
13525GEAR, IDLE, NO.1
main13508-67900i199511
13537GEAR, IDLE SUB, NO.1
main13537-67900i199511
13538GEAR, IDLE SUB, NO.2
main13538-67900i199511
13538AWASHER, WAVE
main90206-69001×2i199511
13538CRING, SHAFT SNAP
main90520-58002×2i199511
13572PLATE, IDLE GEAR THRUST
main13572-67041i199511
13578SPRING, IDLE GEAR
main13578-67010×2i199511
13581SHAFT, IDLE GEAR, NO.1
main13581-67041i199511
13601ABALANCESHAFT SUB-ASSY, NO.1
main13601-67010i199511-199903
main13601-67020i199903
13602BALANCESHAFT SUB-ASSY, NO.2
main13602-67010i199511-199903
main13602-67020i199903
13613EGEAR, INJECTION
main13603-30010i200008
main13613-67900i199511-200008
13613FBEARING, RADIAL BALL
main90363-60004i199511-200008
13632GEAR, BALANCESHAFT DRIVEN, NO.1
main13632-67010i199511
main13632-75010i199511
13633GEAR, BALANCESHAFT DRIVEN, NO.2
main13633-67010i199511
9010508271
9010510398
9017614003
9030123005
9111160625
9151180612

41 parts on this diagram · 4 diagrams in section
