REAR DOOR LOCK & HANDLE

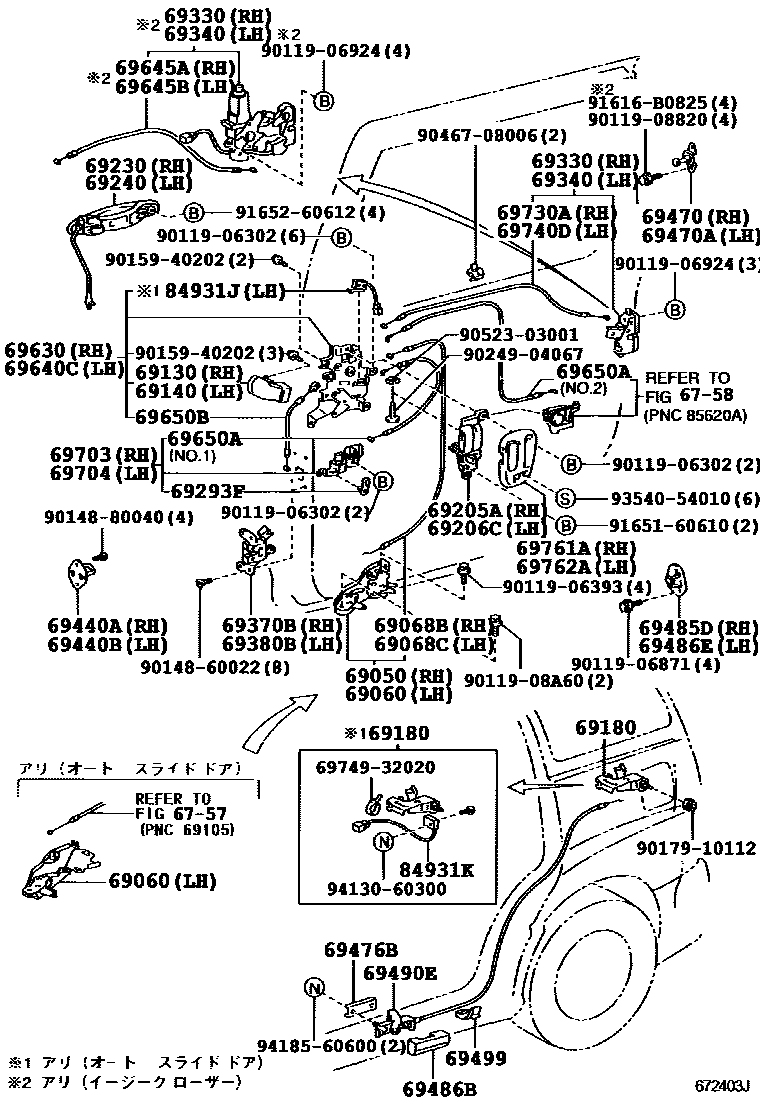

Parts diagram
6757
6758
69050LOCK ASSY, SLIDE DOOR FULL OPEN STOP, RH
main69050-28010i200105-200308
main69050-28030i200308
69060LOCK ASSY, SLIDE DOOR FULL OPEN STOP, LH
main69060-28040i200105-200308
main69060-28050i200105-200308
69068BCABLE SUB-ASSY, CENTER DOOR REMOTE CONTROL, NO.2
main69068-28010i200105-200308
69068CCABLE SUB-ASSY, CENTER DOOR REMOTE CONTROL, NO.2
main69068-28010i200105-200308
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-28030i200308-200601
main69130-28050i200105-200601
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-28080i200105-200601
main69140-28090i200105-200601
69180CONTROL ASSY, SLIDE DOOR HALF OPEN STOPPER
main69180-28060i200105-200308
main69180-28070i200105-200308
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69207-28010-B0i200105-200308
BLUISH GRAY,TRIM13
main69207-28010-B1i200105-200308
DK.CHARCOAL,TRIM14
main69207-28010-B2i200308-200601
DK.GRAY,TRIM1#
main69207-28010-E0i200308-200601
SANDAL WOOD,TRIM0#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69208-28010-B0i200105-200308
BLUISH GRAY,TRIM13
main69208-28010-B1i200105-200308
DK.CHARCOAL,TRIM14
main69208-28010-B2i200308-200601
DK.GRAY,TRIM1#
main69208-28010-E0i200308-200601
SANDAL WOOD,TRIM0#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-28070-A0i200308-200601
WHITE PM.,042
main69230-28070-A2i200105-200308
WHITE PEARL CS.,062
main69230-28070-B0i200105-200601
SILVER ME.,1C0
main69230-28070-D2i200105-200308
ROSE ME.OP.,3P3
main69230-28070-G2i200308-200601
LT.GREEN ME.,6S0
main69230-28070-J2i200105-200308
BLUE ME.,8N0
main69230-28070-J3i200111-200305
main69230-28070-J3i200308-200601
DK.BLUE MC.,8P8
main69230-28070-J3i200208-200308
main69230-28070-J4i200308-200601
PALE BLUE M.M.,8R0
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-28100-A0i200308-200601
WHITE PM.,042
main69240-28100-A2i200105-200308
WHITE PEARL CS.,062
main69240-28100-B0i200105-200601
SILVER ME.,1C0
main69240-28100-D2i200105-200308
ROSE ME.OP.,3P3
main69240-28100-G2i200308-200601
LT.GREEN ME.,6S0
main69240-28100-J2i200105-200308
BLUE ME.,8N0
main69240-28100-J3i200208-200308
main69240-28100-J3i200111-200305
main69240-28100-J3i200308-200601
DK.BLUE MC.,8P8
main69240-28100-J4i200308-200601
PALE BLUE M.M.,8R0
69293FSNAP, DOOR OUTSIDE HANDLE
main69293-22010i200105-200308
main69293-22020i200105-200308
69330LOCK ASSY, REAR DOOR, RH
main69200-28011i200105-200111
main69200-28012i200111-200308
main69330-28050i200105-200111
main69330-28051i200111-200308
69340LOCK ASSY, REAR DOOR, LH
main69300-28050i200105-200111
main69300-28051i200111-200308
main69340-28140i200105-200111
main69340-28141i200111-200308
69370BLOCK ASSY, SLIDE DOOR, FRONT RH
main69370-28060i200105-200308
69380BLOCK ASSY, SLIDE DOOR, FRONT LH
main69380-28060i200105-200308
69440APLATE ASSY, SLIDE DOOR FRONT LOCK STRIKER
main69440-28050i200105-200308
69440BPLATE ASSY, SLIDE DOOR FRONT LOCK STRIKER
main69440-28050i200105-200308
69470PLATE ASSY, SLIDE DOOR LOCK STRIKER
main69470-28080i200105-200308
main69470-28090i200105-200308
69470APLATE ASSY, SLIDE DOOR LOCK STRIKER, LH
main69470-28080i200105-200308
main69470-28090i200105-200308
69476BPLATE, SLIDE DOOR HALF OPEN STOPPER
main69476-28010i200105-200308
69485DSTRIKER, SLIDE DOOR OPEN, RH
main69485-28010i200105-200308
main69485-28030i200308
69486BCOVER, SLIDE DOOR HALF OPEN STOPPER
main69486-28040i200105-200308
69486ESTRIKER, SLIDE DOOR OPEN, LH
main69486-28020i200105-200308
main69486-28030i200105-200308
69490ESTOPPER ASSY, SLIDE DOOR HALF OPEN
main69490-28021i200105-200308
69499CLIP, SLIDE DOOR HALF OPEN STOPPER CABLE
main69499-28010i200105-200308
69630CONTROL ASSY, SLIDE DOOR LOCK REMOTE
main69630-28120i200105-200308
main69630-28140i200308
69640CCONTROL ASSY, SLIDE DOOR LOCK REMOTE, LH
main69640-28200i200105-200308
main69640-28210i200105-200308
69645ACABLE, CENTER DOOR REMOTE
main69645-28010i200105-200308
69645BCABLE, CENTER DOOR REMOTE
main69645-28010i200105-200308
69650ACABLE ASSY, SLIDE DOOR LOCK CONTROL
main69650-28041i200105-200308
main69650-28050i200105-200308
69650BCABLE ASSY, SLIDE DOOR LOCK CONTROL
main69650-28120i200105-200308
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69703-28010i200105-200308
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69704-28010i200105-200308
69730ALINK ASSY, REAR DOOR LOCK CONTROL, RH
main69730-28050i200105-200308
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-28050i200105-200308
69761ABEZEL, DOOR LOCK CONTROL KNOB, RH
main69761-28011-B0i200105-200308
BLUISH GRAY,TRIM13
main69761-28011-B1i200105-200308
DK.CHARCOAL,TRIM14
main69761-28011-B2i200308-200601
DK.GRAY,TRIM1#
main69761-28011-E0i200308-200601
SANDAL WOOD,TRIM0#
69762ABEZEL, DOOR LOCK CONTROL KNOB, LH
main69762-28011-B0i200105-200308
BLUISH GRAY,TRIM13
main69762-28011-B1i200105-200308
DK.CHARCOAL,TRIM14
main69762-28011-B2i200308-200601
DK.GRAY,TRIM1#
main69762-28011-E0i200308-200601
SANDAL WOOD,TRIM0#
84931JSWITCH, DOOR CONTROL
main84931-28100i200105-200601
84931KSWITCH, DOOR CONTROL
main84931-28070i200105-200601
6974932020CLAMP, FRONT DOOR LOCK LINK
9011906302
9011906393
9011906871
9011906924
9011908820
9011908A60
9014860022
9014880040
9015940202
9017910112
9024904067
9046708006
9052303001
91616B0825
9165160610
9165260612
9354054010
9413060300
9418560600

62 parts on this diagram · 2 diagrams in section
