STARTER

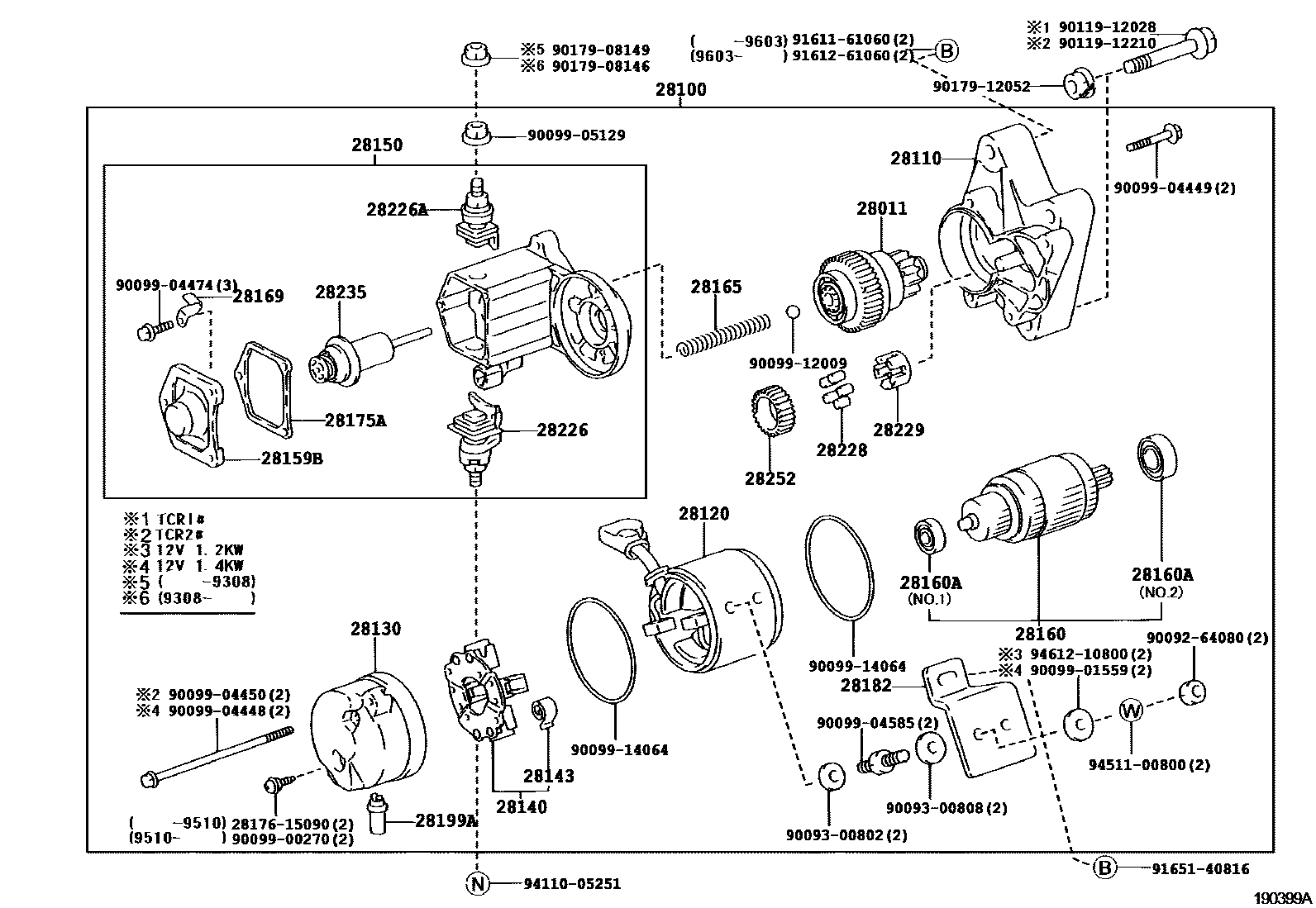

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-64020i199201-199207
main28011-64150i199207-199501
main28011-64150i199501-199608
main28011-64150i199608-199908
main28011-64280i199501-199908
main28011-76070i199201-199912
28100STARTER ASSY
main28100-64150i199201-199501
main28100-64160i199608-199908
main28100-64160i199801-199908
main28100-64160i199201-199608
main28100-64360i199501-199908
main28100-76060i199201-199308
main28100-76070i199201-199308
main28100-76081i199308-199912
main28100-76091i199308-199608
main28100-76091i199608-199912
main28100-76091i199801-199912
28110HOUSING ASSY, STARTER DRIVE
main28110-64360i199501-199908
main28110-76070i199201-199912
main28115-64150i199201-199501
main28115-64160i199201-199608
main28115-64160i199608-199908
28120YOKE ASSY, STARTER
main28120-54380i199501-199908
main28120-64150i199201-199501
main28120-64160i199201-199608
main28120-64160i199608-199908
main28120-76061i199201-199912
main28120-76070i199201-199608
main28120-76070i199608-199912
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-64360i199501-199908
main28130-76060i199201-199912
main28130-76070i199201-199608
main28130-76070i199608-199912
28140HOLDER ASSY, STARTER BRUSH
main28140-54070i199201-199501
main28140-54380i199501-199908
main28140-64040i199201-199608
main28140-64040i199608-199908
main28140-76060i199201-199912
main28140-76070i199201-199608
main28140-76070i199608-199912
28143SPRING, STARTER BRUSH
main28143-54380i199501-199908
main28143-76060i199308-199912
main90099-17112i199201-199308
main90099-17115i199308-199608
main90099-17115i199308-199501
main90099-17115i199201-199908
28150SWITCH ASSY, MAGNET STARTER
main28150-64150i199201-199501
main28150-64160i199608-199908
main28150-64160i199201-199608
main28150-64360i199501-199908
main28150-76070i199201-199308
main28150-76081i199308-199912
28159BCOVER, MAGNET SWITCH
main28159-10040i199608-199908
main28159-10040i199201-199501
main28159-10040i199501-199608
main28159-54380i199501-199908
main28159-55050i199201-199912
28160ARMATURE ASSY, STARTER
main28160-54071i199201-199501
main28160-54380i199501-199908
main28160-64041i199201-199608
main28160-64041i199608-199908
main28160-74070i199201-199608
main28160-74070i199608-199912
main28160-76060i199201-199912
28160ABEARING, STARTER ARMATURE
main28253-54070i199201-199501
main28253-54070i199501-199608
main28253-54070i199608-199908
main90099-10131i199201-199501
main90099-10143i199201-199608
main90099-10143i199608-199908
main90099-10196i199201-199912
main90099-10196i199801-199912
main90099-10197i199201-199912
main90099-10197i199501-199912
main90099-10208i199501-199908
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199201-199501
main28165-26040i199501-199608
main28165-26040i199608-199908
main28165-76070i199201-199912
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-54380i199501-199908
main28169-55050i199201-199912
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199501-199608
main28175-10040i199608-199908
main28175-10040i199201-199501
main28175-54380i199501-199908
main28175-55050i199201-199912
28182STAY, STARTER COMMUTATOR END FRAME
main28182-64150i199201-199405
main28182-64360i199501-199908
main28182-67020i199501-199908
main28182-76060i199201-199308
main28182-76070i199201-199608
main28182-76070i199608-199912
28199APROTECTOR, DUST STARTER
main28199-46080i199501-199510
main28199-46080i199201-199501
YOKE
main28199-64150i199201-199308
MG CLUTCH
main28199-64160i199501-199608
main28199-64160i199308-199501
MG CLUTCH
main28199-64160i199608-199908
main28199-64360i199608-199908
main28199-64360i199510-199608
main28199-64360i199510-199908
main28199-74070i199201-199308
main28199-74110i199308-199912
28226STARTER KIT, BATTERY TERMINAL
main28226-64020i199501-199608
main28226-64020i199201-199501
main28226-64020i199608-199712
main28226-64160i199712-199908
main28226-64200i199308-199912
main28226-64360i199501-199712
main28226-64361i199712-199908
main28226-76070i199201-199308
28226ASTARTER KIT, MOTOR TERMINAL
main28226-72010i199201-199908
main28226-74070i199201-199912
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i199201-199912
28229RETAINER, STARTER IDLE GEAR
main28229-26040i199201-199501
main28229-26040i199501-199608
main28229-26040i199608-199908
main28229-74070i199201-199912
28235PLUNGER, MAGNET SWITCH
main28235-35080i199201-199501
main28235-35080i199501-199608
main28235-35080i199608-199908
main28235-54380i199501-199908
main28235-55050i199201-199912
28252GEAR, STARTER IDLE
main28254-54070i199201-199501
main28254-64040i199608-199908
main28254-64040i199201-199608
main28254-64130i199501-199908
main28254-74070i199201-199912
2817615090SCREW, STARTER
9009264080
9009300802
9009300808
9009900270
9009901559
9009904448
9009904449
9009904450
9009904474
9009904585
9009905129
9009912009
9009914064
9011912028
9011912210
9017908146
9017908149
9017912052
9161161060
9161261060
9165140816
9411005251
9451100800
9461210800

47 parts on this diagram · 4 diagrams in section
