STARTER

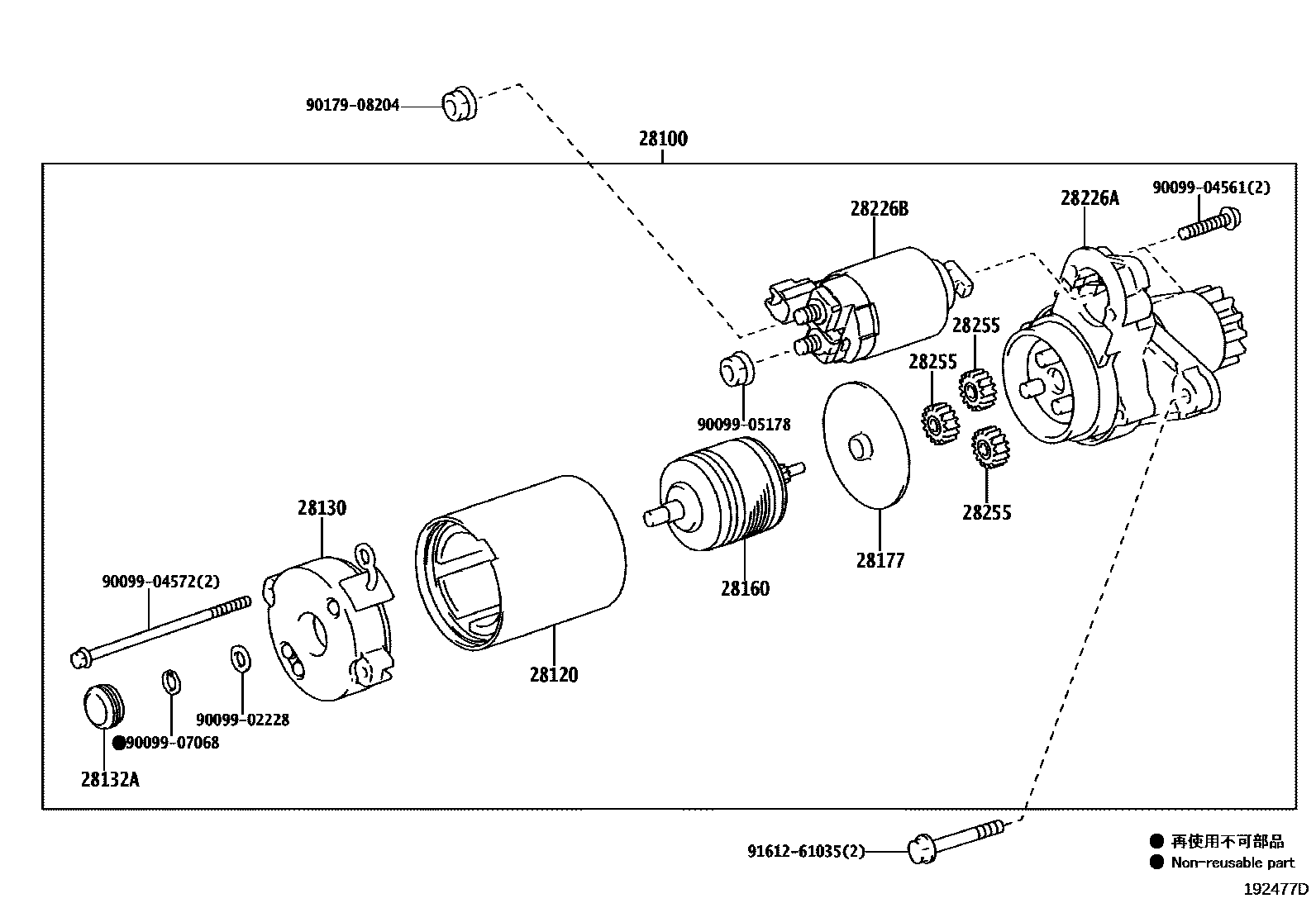

Parts diagram
28100STARTER ASSY
main28100-20020i200601-200911
main28100-20021i200912-201407
main28100-20022i201408-201605
main28100-28041i200601-200911
main28100-28042i200912-201605
28120YOKE ASSY, STARTER
main28120-28040i200601-200808
main28120-28060i200808-201605
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-20020i200601-201605
main28130-28040i200601-201605
28132ACOVER, STARTER COMMUTATOR END FRAME
main28132-28040i200601-201605
28160ARMATURE ASSY, STARTER
main28160-28040i200601-201605
28177PLATE(FOR STARTER ARMATURE)
main28177-28040i200601-201605
28226ASTARTER KIT, MOTOR TERMINAL
main28226-28041i200601-201605
28226BSTARTER KIT, REPAIR SERVICE
main28226-28051i200601-201605
28255GEAR, PLANET
main28255-20020i200601-201605
main28255-28040i200601-201605
9009902228
9009904561
9009904572
9009905178
9009907068
9017908204
9161261035

16 parts on this diagram · 1 diagram in section
