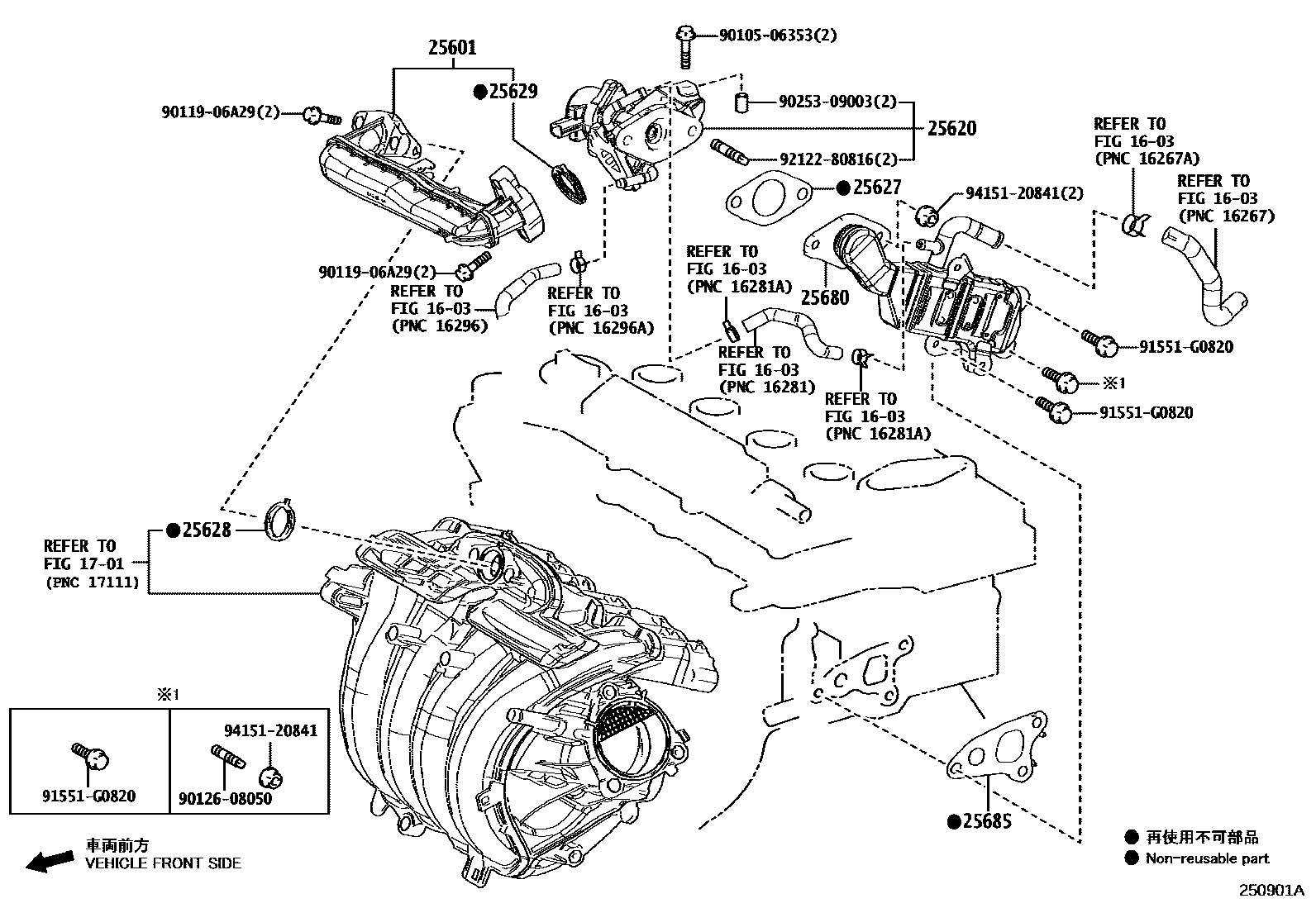

EXHAUST GAS RECIRCULATION SYSTEM

0001 1 0002 1

1603

1701

25601PIPE SUB-ASSY, EGR, NO.1

main25601-24030iM20AFKS..MZRA92..08S..X;M20AFKS..MZRA92..07S..(SG,X);M20AFKS..MZRA90,95,97..(SG,SZ,X)..CBU202201-202605

25620VALVE ASSY, EGR

main25620-24050iM20AFKS..MZRA9#..G,Z;M20AFKS..MZRA95..IV5;M20AFKS..MZRA92..08S..SG202201-202605

main25620-37140i2ZRFXE..ZWR9#..SG,SZ,X202201-202501

25627GASKET, EGR VALVE

main25627-24010iM20AFKS..MZRA92..08S..X;M20AFKS..MZRA92..07S..(SG,X);M20AFKS..MZRA90,95,97..(SG,SZ,X)..CBU202201-202605

main25627-37020i2ZRFXE..ZWR9#..SG,SZ,X202201-202501

25628GASKET, EGR INLET

main25628-25010iM20AFKS..MZRA9#..G,Z;M20AFKS..MZRA95..IV5;M20AFKS..MZRA92..08S..SG202201-202605

25629GASKET, EGR VALVE ADAPTER

main25629-25010iM20AFKS..MZRA9#..G,Z;M20AFKS..MZRA95..IV5;M20AFKS..MZRA92..08S..SG202201-202605

25680COOLER ASSY, EGR

main25680-24010iM20AFKS..MZRA9#..G,Z;M20AFKS..MZRA95..IV5;M20AFKS..MZRA92..08S..SG202201-202605

25685GASKET, EGR COOLER, NO.1

main25685-25011iM20AFKS..MZRA9#..G,Z;M20AFKS..MZRA95..IV5;M20AFKS..MZRA92..08S..SG202201-202605

main25685-37020i2ZRFXE..ZWR9#..G,Z202201-202501

9010506353

main90105-06353

9011906A29

main90119-06A29

9012608050

main90126-08050

9025309003

main90253-09003

91551G0820

main91551-G0820

9212280816

main92122-80816

9415120841

main94151-20841

16 parts on this diagram · 2 diagrams in section
