REAR AXLE HOUSING & DIFFERENTIAL

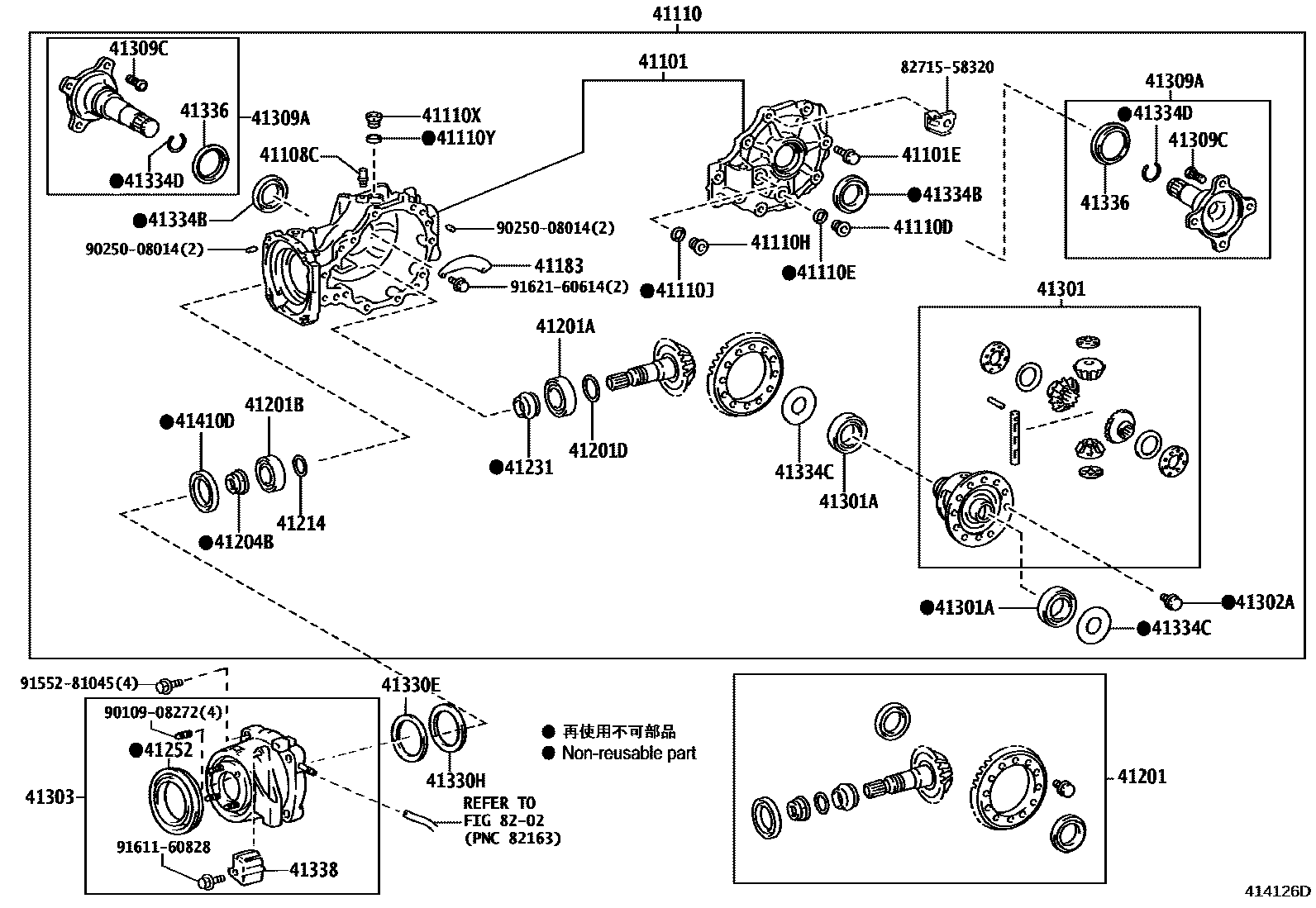

Parts diagram
41101CARRIER SUB-ASSY, DIFFERENTIAL, REAR
main41101-45021i201401-202004
41101EBOLT (FOR REAR DIFFERENTIAL CARRIER)
main90105-10371i201401-202004
41108CPLUG, BREATHER (FOR REAR DIFFERENTIAL CARRIER COVER)
main90930-03075i201401-202004
41110CARRIER ASSY, DIFFERENTIAL, REAR
main41110-45011i201401-202004
41110DPLUG (FOR REAR DIFFERENTIAL DRAIN)
main90341-18051i201401-202004
41110EGASKET (FOR REAR DIFFERENTIAL DRAIN PLUG)
main12157-10010i201401-202004
41110HPLUG (FOR REAR DIFFERENTIAL FILLER)
main90341-18023i201401-202004
41110JGASKET (FOR REAR DIFFERENTIAL FILLER PLUG)
main12157-10010i201401-202004
41110XPLUG (FOR DIFFERENTIAL INSPECTION)
main90341-18006i201812-202004
main90341-18034i201401-201812
41110YGASKET (FOR DIFFERENTIAL INSPECTION PLUG)
main12157-10010i201401-202004
41183DEFLECTOR, REAR DIFFERENTIAL BREATHER PLUG OIL
main41183-48010i201401-202004
41201FINAL GEAR KIT, DIFFERENTIAL, REAR
main41201-49165i201401-201911
main41201-49166i201911-202004
41201ABEARING (FOR REAR DRIVE PINION REAR)
main90366-35154i201401-202004
41201BBEARING (FOR REAR DRIVE PINION FRONT)
main90366-30099i201401-202004
41201DWASHER, PLATE (FOR REAR DIFFERENTIAL DRIVE PINION)
main90564-35041i201401-202004
main90564-35042i201401-201404
main90564-35043i201401-202004
main90564-35044i201401-201404
main90564-35045i201401-202004
main90564-35046i201401-201404
main90564-35047i201401-202004
main90564-35048i201401-201404
main90564-35049i201401-202004
main90564-35050i201401-201404
main90564-35051i201401-202004
main90564-35052i201401-201404
main90564-35053i201401-202004
main90564-35054i201401-201404
main90564-35055i201401-202004
main90564-35056i201401-201404
main90564-35057i201401-202004
main90564-35058i201401-201404
main90564-35059i201401-202004
main90564-35060i201401-201404
main90564-35061i201401-202004
main90564-35062i201401-201404
main90564-35063i201401-202004
main90564-35064i201401-201404
main90564-35065i201401-202004
main90564-35070i201401-201404
main90564-35071i201401-202004
main90564-35072i201401-201404
main90564-35073i201401-202004
main90564-35074i201401-201404
main90564-35075i201401-202004
main90564-35076i201401-201404
main90564-35077i201401-202004
main90564-35078i201401-201404
main90564-35079i201401-202004
main90564-35080i201401-201404
main90564-35081i201401-202004
main90564-35082i201401-201404
main90564-35083i201401-202004
main90564-35084i201401-201404
main90564-35085i201401-202004
main90564-35086i201401-201404
main90564-35087i201401-202004
main90564-35088i201401-201404
main90564-35089i201401-202004
main90564-35090i201401-201404
main90564-35091i201401-202004
main90564-35092i201401-201404
main90564-35093i201401-202004
main90564-35094i201401-201404
main90564-35095i201401-202004
main90564-35164i201401-201404
main90564-35165i201401-202004
main90564-35166i201401-201404
main90564-35167i201401-202004
main90564-35168i201401-201404
41204BNUT (FOR REAR DRIVE PINION)
main90178-30001i201401-202004
41214SLINGER, REAR DIFFERENTIAL DRIVE PINION OIL
main90560-30012i201401-202004
41231SPACER, REAR DIFFERENTIAL DRIVE PINION BEARING
main41231-33030i201401-202004
41252DEFLECTOR, DUST (FOR REAR DIFFERENTIAL)
main41252-42013i201401-202004
41301CASE SUB-ASSY, REAR DIFFERENTIAL
main41301-48060i201401-202004
41301ABEARING(FOR REAR DIFFERENTIAL CASE)
main90366-38048i201401-202004
41302ABOLT(FOR REAR DIFFERENTIAL CASE)
main90105-11060i201401-202004
41303COUPLING SUB-ASSY, ELECTRO MAGNETIC CONTROL
main41303-28013i201401-201804
main41303-28020i201804-202004
41309ASHAFT SUB-ASSY, REAR DIFFERENTIAL SIDE GEAR
main41309-28050i201401-202004
41309CBOLT (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90114-10028i201401-202004
41330EWASHER, CONICAL SPRING (FOR TRANSMISSION COUPLING)
main90208-74003i201401-202004
41330HSPACER (FOR TRANSMISSION COUPLING)
main90560-68002i201401-202004
41334BSEAL, OIL (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90311-42047i201401-201910
main90311-42062i201911-202004
41334CWASHER, PLATE (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90564-30075i201401-202004
main90564-30076i201401-202004
main90564-30077i201401-202004
main90564-30078i201401-202004
main90564-30079i201401-202004
main90564-30080i201401-202004
main90564-30081i201401-202004
main90564-30082i201401-202004
main90564-30083i201401-202004
main90564-30084i201401-202004
main90564-30085i201401-202004
main90564-30086i201401-202004
main90564-30088i201401-202004
main90564-30089i201401-202004
main90564-30090i201401-202004
main90564-30091i201401-202004
main90564-30092i201401-202004
main90564-30093i201401-202004
main90564-30094i201401-202004
main90564-30095i201401-202004
main90564-30096i201401-202004
main90564-30097i201401-202004
main90564-30098i201401-202004
main90564-30099i201401-202004
main90564-30100i201401-202004
main90564-30101i201401-202004
main90564-30102i201401-202004
main90564-30103i201401-202004
main90564-30104i201401-202004
main90564-30105i201401-202004
main90564-30106i201401-202004
main90564-30107i201401-202004
main90564-30108i201401-202004
main90564-30109i201401-202004
main90564-30110i201401-202004
main90564-30111i201401-202004
main90564-30112i201401-202004
main90564-30113i201401-202004
main90564-30114i201401-202004
41334DRING, SHAFT SNAP (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90521-26004i201401-202004
41336COVER, DUST(FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main41336-28040i201401-202004
41338BRACKET, CONNECTOR CLAMP
main41338-44010i201401-202004
41410DSEAL, OIL DIAPHRAGM
main90310-54003i201401-202004
8202
8271558320BRACKET,WIRING HARNESS CLAMP
9010908272
9025008014
9155281045
9161160828
9162160614

40 parts on this diagram · 2 diagrams in section
