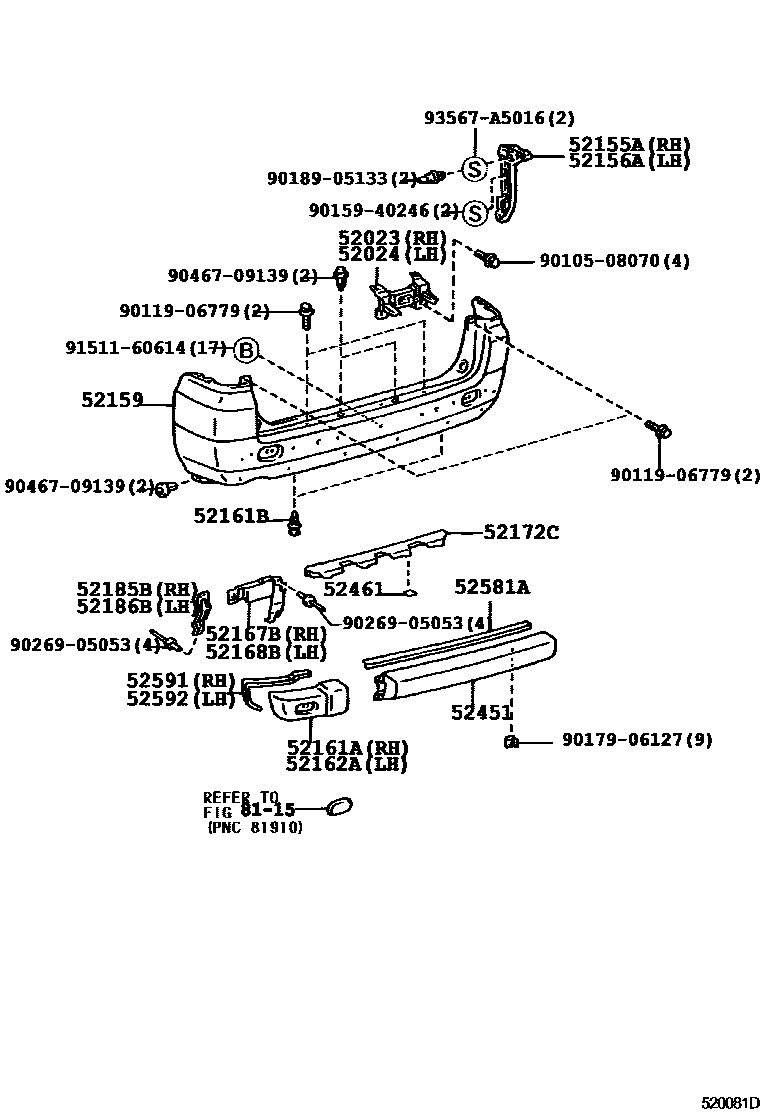

REAR BUMPER & BUMPER STAY

0001 1 0002 1 0003 1��(������ & ������-) 0004 1��(������ & ������-)

52023REINFORCEMENT SUB-ASSY, REAR BUMPER

main52023-28080iCR40,50,SR40,50..V199610-199812

main52023-28090iCR40,50,SR40,50..V199812-200111

52024REINFORCEMENT SUB-ASSY, REAR BUMPER, LH

main52024-28010iCR40,50,SR40,50..V199610-199812

main52024-28020iCR40,50,SR40,50..V199812-200111

52155ASUPPORT, REAR BUMPER SIDE, RH

main52155-28050iCR42..06S..MTM..IV5199812-200407

main52155-28050iCR4#,5#,KR4#,SR40,50199610-199812

main52155-28060iKR42,52199812-200407

sub52155-28050

52156ASUPPORT, REAR BUMPER SIDE, LH

main52156-28030iCR42..06S..MTM..IV5199812-200407

main52156-28030iCR4#,5#,KR4#,SR40,50199610-199812

main52156-28040iCR52;CR42..03S,05S;CR42..06S..CBU;CR42..ATM..IV5199812-200407

sub52156-28030

52159COVER, REAR BUMPER

main52150-28250-A0iCR40,50,SR40,50..Q199801-199812

WHITE,056

sub52150-28280

sub52150-28900

main52150-28250-B0iCR40,50,SR40,50..Q199801-199812

BLUISH SILVER ME.,1A0

sub52150-28280

sub52150-28900

main52150-28250-B0iCR40,50,SR40,50..E199610-199801

sub52150-28280

sub52150-28900

main52150-28250-B1iCR40,50,SR40,50..E199610-199801

sub52150-28280

sub52150-28900

main52150-28250-B2iCR40,50,SR40,50..E..CBU199709-199712

sub52150-28280

sub52150-28900

main52150-28250-B3iCR40,50,SR40,50..E..CBU199801-199812

sub52150-28280

sub52150-28900

main52150-28250-E0iCR40,50,SR40,50..Q199801-199812

BEIGE M.M.OP.,4N9

sub52150-28280

sub52150-28900

main52150-28250-G0iCR40,50,SR40,50..E199610-199801

sub52150-28280

sub52150-28900

main52150-28260-C0iCR40,50,SR40,50..E,Q199610-199812

main52150-28260-C1iCR40,50,SR40,50..E,Q199610-199801

main52150-28260-C2iCR40,50,SR40,50..E,Q199610-199801

main52150-28260-C3iCR40,50,SR40,50..Q199801-199812

main52150-28260-C4iCR40,50,SR40,50..Q199801-199812

main52150-28260-C5iCR40,50,SR40,50..E..CBU199709-199712

main52150-28260-C5iCR40,50,SR40,50..E..CBU199801-199812

main52150-28270-C0iCR40,50,SR40,50..Q199812-200111

main52150-28270-C1iCR40,50,SR40,50..Q199812-200111

main52150-28270-C2iCR40,50,SR40,50..Q199812-200111

main52150-28280-A0iCR40,50,SR40,50..Q199812-200111

sub52150-28901

main52150-28280-B1iCR40,50,SR40,50..Q199812-200111

sub52150-28901

main52150-28280-E0iCR40,50,SR40,50..Q199812-200111

sub52150-28901

main52159-28120iCR41,51,KR4#;CR40,50,SR40,50..B,E199611-200708

main52159-28130-A0iCR40,50,SR40,50..D199611-199801

WHITE,058

sub52159-28120

sub52159-28300

main52159-28130-A1iSR50..HRF..E..CBU199709-199812

WHITE,056

sub52159-28120

sub52159-28300

main52159-28130-A1iSR40,50..SRF..E199706-199801

sub52159-28120

sub52159-28300

main52159-28130-A1iCR40,50,SR40,50..(E,Q)..CBU199802-199812

sub52159-28120

sub52159-28300

main52159-28130-B0iCR40,50,SR40,50..(E,Q)..CBU199802-199812

sub52159-28120

sub52159-28300

main52159-28130-B0iCR40,50,SR40,50..D,E199610-199812

BLUISH SILVER ME.,1A0

sub52159-28120

sub52159-28300

main52159-28130-B1iCR40,50,SR40,50..E199610-199801

DK.GRAY ME.,1B5

sub52159-28120

sub52159-28300

main52159-28130-B2iCR40,50,SR40,50..E..CBU199709-199712

sub52159-28120

sub52159-28300

main52159-28130-B3iCR40,50,SR40,50..E..CBU199812-200004

sub52159-28120

sub52159-28300

main52159-28130-B3iCR40,50,SR40,50..E..CBU199801-199812

sub52159-28120

sub52159-28300

main52159-28130-B4iCR40,50,SR40,50..E..CBU199804-199812

sub52159-28120

sub52159-28300

main52159-28130-C5iSR40,50..E..CBU199812-200111

sub52159-28120

sub52159-28300

main52159-28130-C5iCR40,50,SR40,50..(E,Q)..CBU199802-199812

sub52159-28120

sub52159-28300

main52159-28130-E0iCR40,50,SR40,50..E199801-199812

BEIGE M.M.OP.,4N9

sub52159-28120

sub52159-28300

main52159-28130-G0iCR40,50,SR40,50..E199610-199801

LT.OLIVE ME.,6Q3

sub52159-28120

sub52159-28300

main52159-28160-C0iCR40,50,SR40,50..E199610-199812

HARBOR SIDE TONING,2CM

main52159-28160-C1iCR40,50,SR40,50..Q199610-199812

SHINNING PARM TONING,2CP

main52159-28160-C2iCR40,50,SR40,50..E,Q199610-199812

MISTY TOPAZ TONING,2CQ

main52159-28160-C3iCR40,50,SR40,50..E199801-199812

PREMIERE QUARTZ TONI,2EM

main52159-28160-C4iCR40,50,SR40,50..E199801-199812

JASPER GLOW TONING,2EN

main52159-28160-C5iCR40,50,SR40,50..E..CBU199801-199812

main52159-28160-C5iCR40,50,SR40,50..E..CBU199709-199712

main52159-28160-C5iSR40,50..ATM..D199711-199712

main52159-28210-B0iCR40,50,SR40,50..V199801-199812

BLUISH SILVER ME.,1A0 ,2CM ,2EL ,2EQ

sub52159-28908

main52159-28210-B0iCR40,50,SR40,50..V199610-199801

BLUISH SILVER ME.,2CM ,2CN

sub52159-28908

main52159-28220-C0iCR40,50,SR40,50..E,Q199812-200111

PREMIERE QUARTZ TONI,2EM

main52159-28220-C1iCR40,50,SR40,50..E,Q199812-200111

JASPER GLOW TONING,2EN

main52159-28220-C2iCR40,50,SR40,50..E,Q199812-200111

OCEAN CRUISE TONING,2EU

main52159-28220-C3iCR40,50,SR40,50..E..CBU200012-200110

main52159-28220-C3iCR40,50,SR40,50..E..CBU199812-200004

main52159-28220-C3iCR40,50,SR40,50..E..CBU200004-200012

main52159-28220-C3iCR40,50,SR40,50..E..CBU200010-200110

main52159-28280-B0iCR40,50,SR40,50..V199812-200111

SILVER ME.,1C0 ,2ES ,2ET ,2EU

main52159-28290-A0iCR40,50,SR40,50..S199812-200111

sub52159-28921

main52159-28290-A1iSR40,50..S200004-200012

sub52159-28921

main52159-28290-A1iSR40,50..S200012-200110

sub52159-28921

main52159-28290-B0iSR40,50..S200004-200012

sub52159-28921

main52159-28290-B0iCR40,50,SR40,50..S199812-200111

sub52159-28921

main52159-28290-B0iSR40,50..S200012-200110

sub52159-28921

main52159-28290-C0iSR40,50..S200012-200110

sub52159-28921

main52159-28290-C0iSR40,50..S200004-200012

sub52159-28921

main52159-28300-A0iCR40,50,SR40,50..E..CBU200012-200110

sub52159-28120

main52159-28300-A0iCR40,50,SR40,50..E..CBU200004-200012

sub52159-28120

main52159-28300-A0iCR40,50,SR40,50..D,E,Q199812-200111

WHITE,056

sub52159-28120

main52159-28300-A0iCR40,50,SR40,50..E..CBU200010-200110

sub52159-28120

main52159-28300-A2iCR40,50,SR40,50..E..CBU200012-200110

sub52159-28120

main52159-28300-A2iSR40,50..E..CBU199910-200004

sub52159-28120

main52159-28300-A2iCR40,50,SR40,50..E..CBU200010-200110

sub52159-28120

main52159-28300-A2iCR40,50,SR40,50..E..CBU200004-200012

sub52159-28120

main52159-28300-A2iSR40,50..E..CBU200105-200110

sub52159-28120

main52159-28300-B1iCR40,50,SR40,50..E..CBU200010-200110

sub52159-28120

main52159-28300-B1iCR40,50,SR40,50..E..CBU200012-200110

sub52159-28120

main52159-28300-B1iSR40,50..E..CBU200105-200110

sub52159-28120

main52159-28300-B1iCR40,50,SR40,50..E..CBU200004-200012

sub52159-28120

main52159-28300-B1iCR40,50,SR40,50..D,E,Q199812-200111

SILVER ME.,1C0

sub52159-28120

main52159-28300-E0iCR40,50,SR40,50..E,Q199812-200111

BEIGE M.M.OP.,4N9

sub52159-28120

main52159-28300-F0iCR40,50,SR40,50..E..CBU200010-200110

sub52159-28120

main52159-28300-F0iCR40,50,SR40,50..E..CBU200012-200110

sub52159-28120

52161APIECE, REAR BUMPER, RH

main52161-28010iCR40,50,SR40,50..V199610-199812

52161BPIECE, REAR BUMPER

main52161-16010iKR42,52199610-200407

52162APIECE, REAR BUMPER, LH

main52162-28010iCR40,50,SR40,50..V199610-199812

52167BBRACKET, REAR BUMPER EXTENSION MOUNTING, RH

main52167-28010iCR40,50,SR40,50..V199610-199812

52168BBRACKET, REAR BUMPER EXTENSION MOUNTING, LH

main52168-28010iCR40,50,SR40,50..V199610-199812

52172CREINFORCEMENT, REAR BUMPER BAR, CENTER

main52172-28050iCR40,50,SR40,50..V199812-200111

main52172-28060iCR40,50,SR40,50..V199610-199812

52185BBRACKET, REAR BUMPER SIDE MOUNTING, RH

main52185-28010iCR40,50,SR40,50..V199610-199812

52186BBRACKET, REAR BUMPER SIDE MOUNTING, LH

main52186-28010iCR40,50,SR40,50..V199610-199812

52451GUARD, REAR BUMPER

main52451-28010iCR40,50,SR40,50..V199610-199812

52461PAD, REAR BUMPER, CENTER

main52461-28010iCR40,50,SR40,50..V199610-199812

main52461-28020iCR40,50,SR40,50..V199812-200111

52581APROTECTOR, REAR BUMPER FILLER

main52581-28010iCR40,50,SR40,50..V199610-199812

52591SEAL, REAR BUMPER SIDE, RH

main52591-28010iCR40,50,SR40,50..V199610-199812

52592SEAL, REAR BUMPER SIDE, LH

main52592-28010iCR40,50,SR40,50..V199610-199812

8115

9010508070

main90105-08070

9011906779

main90119-06779

9015940246

main90159-40246

9017906127

main90179-06127

9018905133

main90189-05133

9026905053

main90269-05053

9046709139

main90467-09139

9151160614

main91511-60614

93567A5016

main93567-A5016

28 parts on this diagram · 4 diagrams in section
