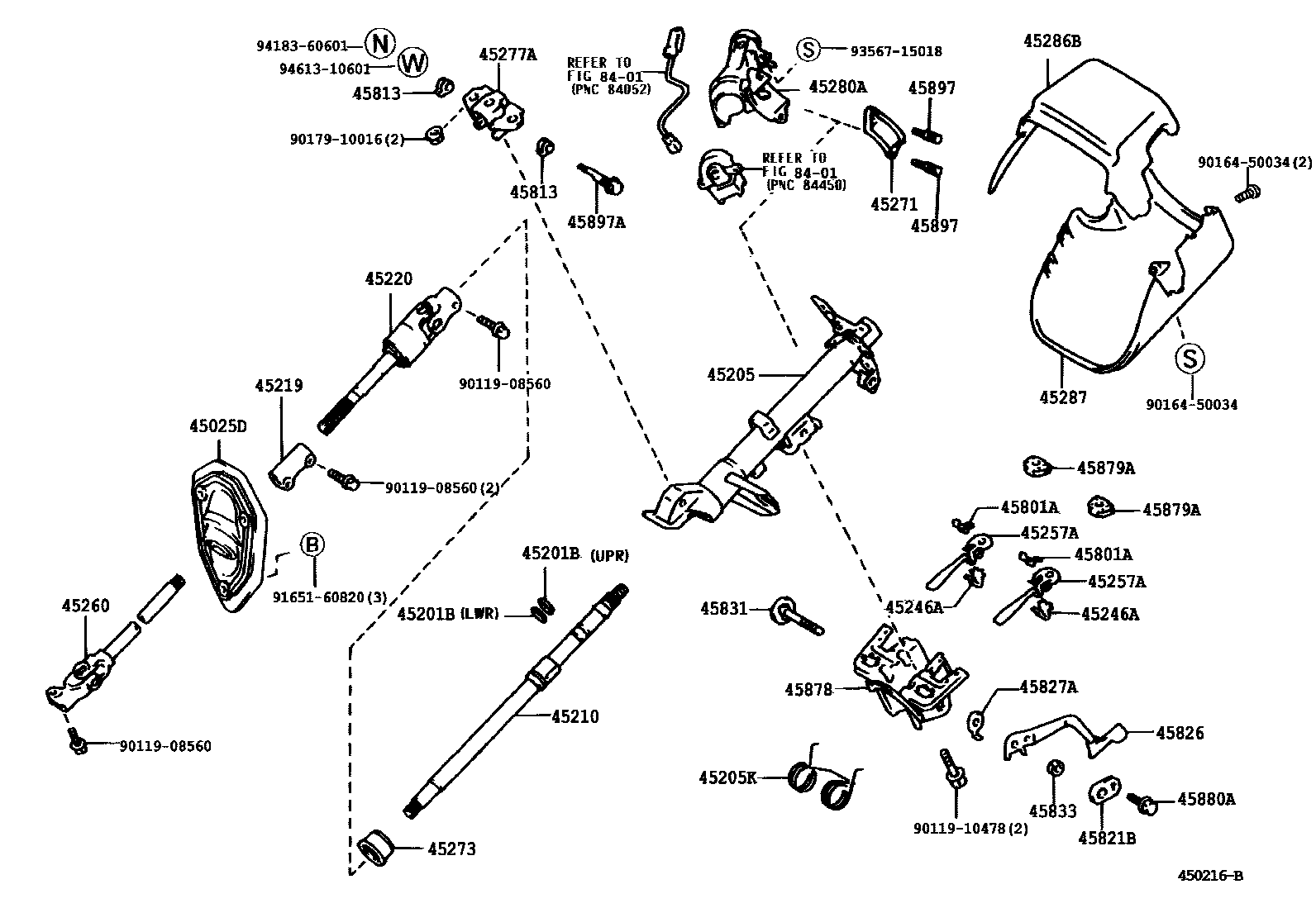

STEERING COLUMN & SHAFT

0001 1��(���������) 0004 1 0005 1��(����������)

45025DCOVER SUB-ASSY, STEERING COLUMN HOLE, NO.1

main45025-28030iCR42..06S..MTM..IV5199610-200407

45201BRING, SHAFT SNAP(FOR STEERING MAIN SHAFT)

main90520-17042iCR52;CR42..03S,05S;CR42..06S..CBU;CR42..ATM..IV5199610-200407

main90520-17269iCR4#,5#,KR4#,SR40,50199610-200407

45205TUBE SUB-ASSY, STEERING COLUMN

main45205-28160iCR4#,5#,KR4#,SR40,50..ATM..(B,D)199611-199710

sub45205-28161

sub90164-50034

main45205-28161iCR4#,5#,KR4#,SR40,50..ATM..(B,D)199710-199812

main45205-28170iCR4#,5#,KR42..MTM..(E,N)199610-199710

sub45205-28171

sub90164-50034

main45205-28171iCR4#,5#,KR42,SR40..(05S,08S)..MTM199710-199812

main45205-28180iCR4#,5#,KR42,SR40,50..ATM..(E,N,Q,V)199610-199710

sub45205-28181

sub90164-50034

main45205-28181iSR40,50..ATM..D199711-199712

main45205-28181iCR4#,5#,KR42,SR40,50..ATM..(E,N,Q,V)199710-199812

main45205-28181iSR40,50..5D..ATM199806-199812

main45205-28190iCR4#,5#,KR4#,SR40..MTM..(B,D)199611-199710

sub45205-28191

sub90164-50034

main45205-28191iCR41,51,KR4#,SR40..(03S,06S)..MTM199710-199812

main45205-28200iCR42..06S..MTM..IV5199812-200407

main45205-28210iCR42,52..ATM199812-200407

45205KSPRING(FOR STEERING COLUMN TUBE)

main90949-03027iCR4#,5#,KR42,SR40,50..05S,07S,08S199610-199812

main90949-03027iSR40,50..ATM..D199711-199712

main90949-03027iSR40,50..5D..ATM199806-199812

45210SHAFT ASSY, STEERING MAIN

main45210-28110iCR4#,5#,KR4#,SR40,50199610-199812

main45210-28120iCR40,50,SR40,50199812-200407

45219YOKE, STEERING SLIDING

main45219-28050iCR4#,5#,KR4#,SR40,50199610-200407

45220SHAFT ASSY, STEERING INTERMEDIATE

main45220-28140iCR4#,5#,KR4#,SR40,50199610-199812

main45220-28150iCR40,50,SR40,50199812-200407

45246AGUIDE, STEERING ENERGY ABSORBING PLATE

main45246-28040iCR4#,5#,KR4#,SR40,50199610-199812

45257APLATE, STEERING COLUMN ENERGY ABSORBING

main45257-28010iCR4#,5#,KR4#,SR40,50199610-199812

45260SHAFT ASSY, STEERING INTERMEDIATE, NO.2

main45260-28040iKR42199610-200407

main45260-28050iKR52199610-200407

45271CLAMP, STEERING COLUMN, UPPER

main45271-16020iCR4#,5#,KR4#,SR40,50199610-200407

45273BUSH, STEERING MAIN SHAFT

main45273-28020iCR4#,5#,KR4#,SR40,50199610-199812

main45273-33030iCR40,50,SR40,50199812-200407

45277ASUPPORT, TILT STEERING

main45277-12010iCR4#,5#,KR42,SR40,50..05S,07S,08S199610-199812

main45277-12010iSR40,50..ATM..D199711-199712

main45277-12010iSR40,50..5D..ATM199806-199812

main45277-28030iCR42..06S..MTM..IV5199812-200407

45280ABRACKET ASSY, STEERING COLUMN, UPPER

main45280-12331iCR4#,5#,KR4#,SR40..MTM199610-199710

sub45280-12341

main45280-28220iCR4#,5#,KR4#,SR40,50..ATM199610-199812

main45280-28230iCR4#,5#,KR4#,SR40..MTM199710-199812

main45280-28240iCR42..06S..MTM..IV5199812-200407

sub45280-28250

main45280-28250iCR42,52..ATM199812-200407

45286BCOVER, STEERING COLUMN, UPR

main45286-28280-B0iCR40,50..MTM..E;CR40,50,SR40,50..ATM..D;CR41,51,KR4#,SR40..(03S,05S,06S)..MTM199610-199812

MD.MOON MIST,TRIM1#

sub45286-28280

main45286-28280-G0iCR40,50..MTM..E199610-199812

DK.SAGE,TRIM6#

sub45286-28280

main45286-28290-B0iCR4#,5#,KR4#,SR40,50..ATM199610-199812

MD.MOON MIST,TRIM1#

sub45286-28290

main45286-28290-G0iCR40,50,SR40,50..ATM..(E,Q)199610-199812

DK.SAGE,TRIM6#

sub45286-28290

main45286-28340-B0iCR42..06S..MTM..IV5199812-200407

MD.MOON MIST,TRIM1#

sub45286-28340

main45286-28340-B0iCR40,50,SR40,50..B,D,S,V199812-200111

sub45286-28340

main45286-28340-G0iCR40,50,SR40,50..E,Q199812-200111

DK.SAGE,TRIM6#

sub45286-28340

45287COVER, STEERING COLUMN, LWR

main45287-28360-B0iCR4#,5#,KR4#,SR40,50..B,D199611-199812

MD.MOON MIST,TRIM1#

main45287-28370-B0iCR4#,5#,KR42,SR40,50..05S,07S,08S199610-199812

MD.MOON MIST,TRIM1#

sub45287-28370

main45287-28370-B0iSR40,50..5D..ATM199806-199812

sub45287-28370

main45287-28370-B0iSR40,50..ATM..D199711-199712

sub45287-28370

main45287-28370-G0iCR40,50,SR40,50..E,Q199610-199812

DK.SAGE,TRIM6#

sub45287-28370

main45287-28380-B0iCR40,50,SR40,50..B,D,S,V199812-200111

sub45287-28380

main45287-28380-B0iCR40,50,SR40,50..B,D,S,V199812-200407

MD.MOON MIST,TRIM1#

sub45287-28380

main45287-28380-G0iCR40,50,SR40,50..E,Q199812-200111

DK.SAGE,TRIM6#

sub45287-28380

45801APIN SUB-ASSY, STEERING ENERGY ABSORBING

main45875-12010iCR4#,5#,KR4#,SR40,50199610-199812

45813COLLAR, TILT STEERING SUPPORT, NO.1

main45813-12010iCR4#,5#,KR42,SR40,50..05S,07S,08S199610-199812

main45813-12010iSR40,50..ATM..D199711-199712

main45813-12010iSR40,50..5D..ATM199806-199812

main45813-52010iCR40,50,SR40,50199812-200407

45821BREINFORCE, TILT STEERING SUPPORT, NO.1

main45821-12010iSR40,50..ATM..D199711-199712

main45821-12010iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-199812

main45821-12010iSR40,50..5D..ATM199806-199812

main45821-52010iCR40,50,SR40,50199812-200407

45826LEVER, STEERING TILT

main45826-28030iSR40,50..ATM..D199711-199712

main45826-28030iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-199812

main45826-28030iSR40,50..5D..ATM199806-199812

main45826-28040iKR42,52199812-200407

45827ALEVER, STEERING TILT SUB

main45827-12030iSR40,50..ATM..D199711-199712

main45827-12030iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-199812

main45827-12030iSR40,50..5D..ATM199806-199812

45831BOLT, TILT LEVER LOCK, NO.1

main45831-12020iSR40,50..ATM..D199711-199712

main45831-12020iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-199812

main45831-12020iSR40,50..5D..ATM199806-199812

main45831-52010iCR40,50,SR40,50199812-200407

45833NUT, TILT STEERING ADJUSTING, NO.1

main45833-12010iSR40,50..ATM..D199711-199712

main45833-12010iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-199812

main45833-12010iSR40,50..5D..ATM199806-199812

main45833-52010iCR40,50,SR40,50199812-200407

45878BRACKET, STEERING COLUMN UPPER SUPPORT

main45878-12220iSR40,50..ATM..D199711-199712

main45878-12220iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-199812

main45878-12220iSR40,50..5D..ATM199806-199812

main45878-52010iCR40,50,SR40,50199812-200407

45879ACAPSULE, BREAK AWAY

main45879-12050iCR4#,5#,KR4#,SR40,50199610-199812

45880ABOLT(FOR STEERING TILT LEVER)

main45832-12010iSR40,50..ATM..D199711-199712

main45832-12010iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-200407

main45832-12010iSR40,50..5D..ATM199806-199812

45897BOLT, STEERING LOCK SET

main45897-12020iCR4#,5#,KR4#,SR40,50199610-200407

45897ABOLT, TILT STEERING PAWL SET

main45897-12040iSR40,50..ATM..D199711-199712

main45897-12040iCR4#,5#,KR42,SR40,50..E,N,Q,V199610-199812

main45897-12040iSR40,50..5D..ATM199806-199812

8401

9011908560

main90119-08560

9011910478

main90119-10478

9016450034

main90164-50034

9017910016

main90179-10016

9165160820

main91651-60820

9356715018

main93567-15018

9418360601

main94183-60601

9461310601

main94613-10601

37 parts on this diagram · 3 diagrams in section
