WINDSHIELD WIPER

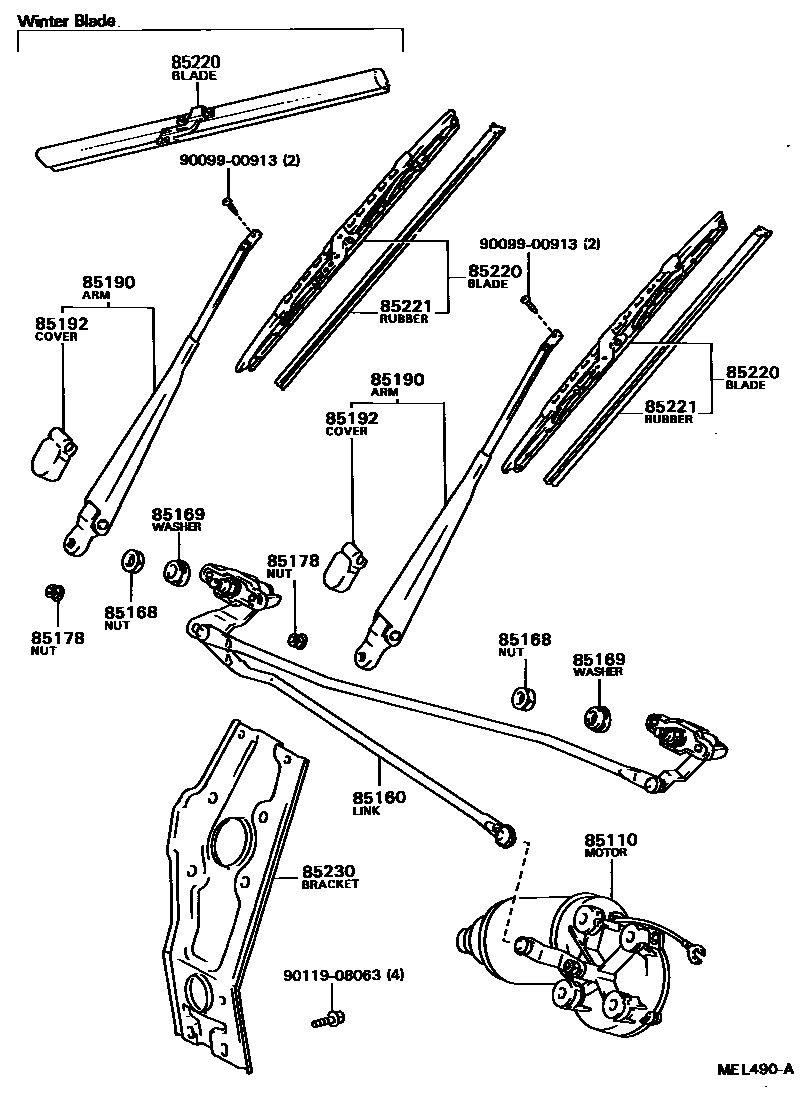

Parts diagram
85110MOTOR ASSY, WINDSHIELD WIPER
main85110-87012i198808-198904
main85110-87014i198904-199009
main85110-87015i199009-199201
85160LINK ASSY, WINDSHIELD WIPER
main85150-87001i198908-199201
main85160-87005i198808-198908
85168NUT, WINDSHIELD WIPER LINK PIVOT
main90099-05141i198808-199201
85169WASHER, WINDSHIELD WIPER LINK PIVOT, NO.1
main85152-87001i198908-199201
main85179-87007i198808-198908
85178NUT (FOR FRONT WIPER ARM SETTING)
main90179-08015i198808-199201
85190ARM ASSY, WINDSHIELD WIPER
main85190-87005i198808-199201
main85210-87003i198808-199201
85192COVER, WINDSHIELD WIPER ARM
main85192-28020i198808-199201
85220BLADE ASSY, WINDSHIELD WIPER
main85220-12620i198808-199201
main85220-16410i198808-199201
85221BLADE, WINDSHIELD WIPER
main85221-30120i198808-199201
85230BRACKET ASSY, WINDSHIELD WIPER
main85230-87004i198808-199201
9009900913
9011908063

12 parts on this diagram · 1 diagram in section
