FRONT STEERING GEAR & LINK

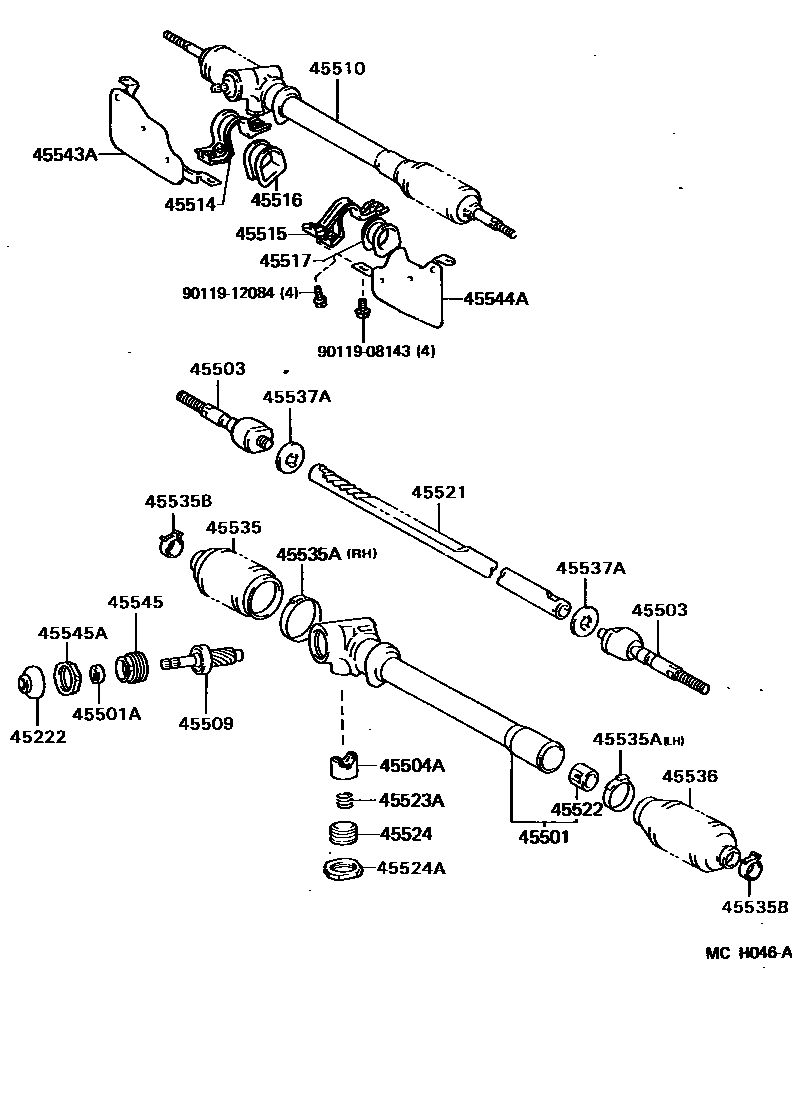

Parts diagram
45222COVER, STEERING GEAR DUST
main45222-27020i198808-199201
main45222-32010i198808-199201
45501HOUSING SUB-ASSY, STEERING RACK
main45501-27010i198808-199201
45501ASEAL, TYPE T OIL(FOR STEERING RACK HOUSING)
main90311-15002i198808-199201
45503END SUB-ASSY, STEERING RACK
main45503-29215i198808-199201
main45503-29225i198808-199201
main45503-29235i198808-199201
45504AGUIDE SUB-ASSY, RACK
main45504-27010i198808-199201
45509PINION SUB-ASSY, STEERING
main45509-27010i198808-199201
45510GEAR ASSY, STEERING
main45510-27030i198808-199201
45514BRACKET, STEERING RACK HOUSING, NO.1
main45514-28010i198808-199201
main45514-28020i198808-199201
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-28010i198808-199201
main45515-28020i198808-199201
main45515-28030i198808-199201
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-27010i198808-199201
main45516-28010i198808-199201
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-27010i198808-199201
main45517-27020i198808-199201
main45517-28010i198808-199201
45521RACK, STEERING
main45521-27010i198808-199201
45522BUSH, STEERING RACK
main45522-27010i198808-199201
45523GUIDE, RACK(FOR STEERING GEAR)
main45523-28010i198808-199201
45523ASPRING(FOR STEERING GEAR RACK GUIDE)
main90501-23075i198808-199201
45524CAP, STEERING RACK GUIDE SPRING
main45524-16030i198808-199201
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main45524-16010i198808-199201
main90179-36002i198808-199201
45535BOOT, STEERING RACK, NO.1
main45535-27020i198808-199201
45535ACLAMP(FOR STEERING RACK BOOT)
main90460-42001i198808-199201
main90460-56001i198808-199201
main90460-64002i198808-199201
45535BCLIP(FOR STEERING RACK BOOT)
main90467-15017i198808-199201
45536BOOT, STEERING RACK, NO.2
main45536-27020i198808-199201
45537AWASHER, CLAW(FOR STEERING RACK END LOCK)
main90214-14005i198808-199201
45543APROTECTOR, STEERING RACK BOOT, RH
main45057-95700i198808-199201
45544APROTECTOR, STEERING RACK BOOT, LH
main45058-95700i198808-199201
45545SCREW, PINION BEARING ADJUSTING
main45545-27010i198808-199201
45545ANUT(FOR PINION BEARING ADJUSTING SCREW)
main90179-38001i198808-199201
9011908143
9011912084

28 parts on this diagram · 5 diagrams in section
