TRANSMISSION GEAR (MTM)

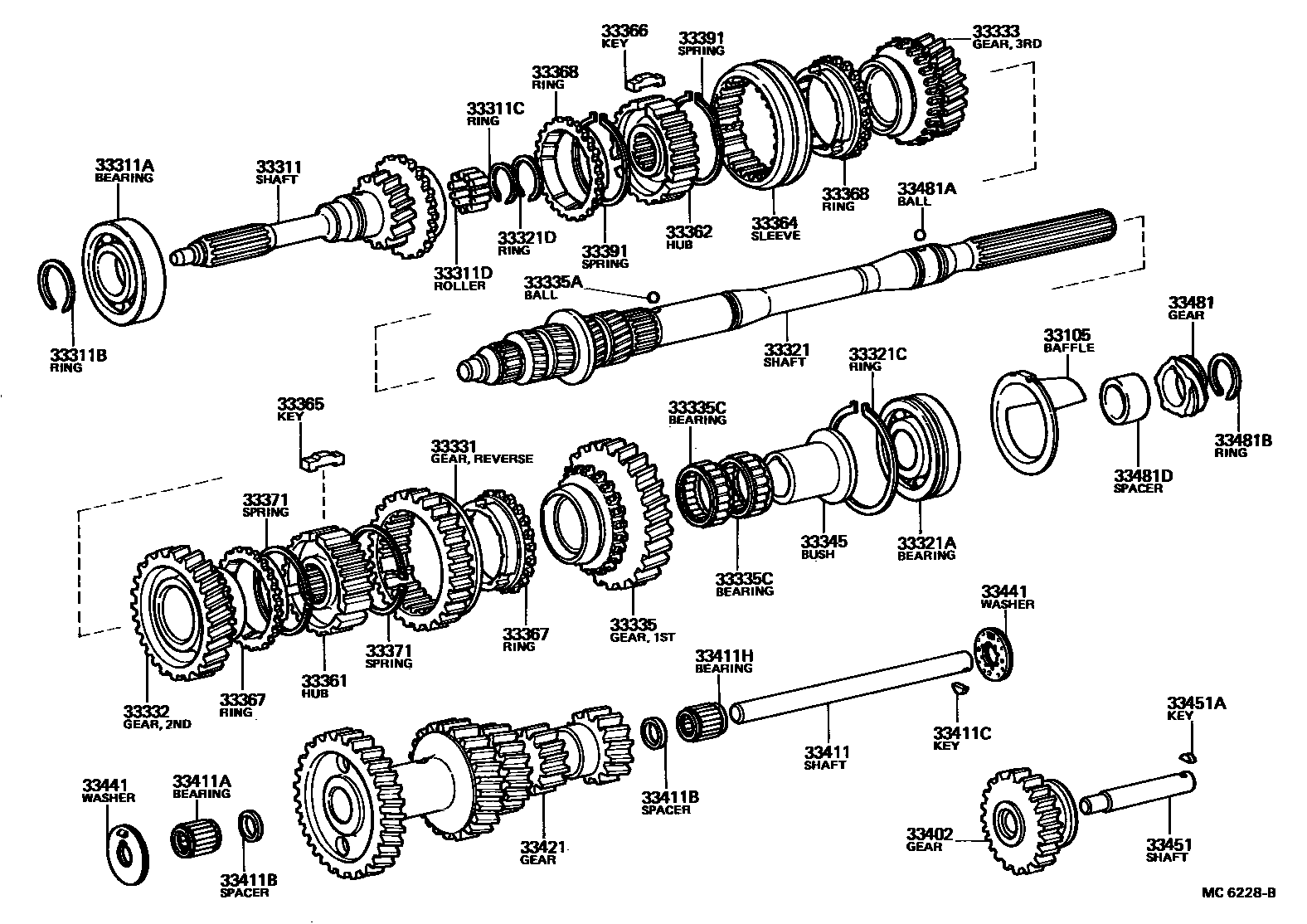

Parts diagram
33105BAFFLE SUB-ASSY, EXTENSION HOUSING OIL
main33143-27010i198509-198808
33311SHAFT, INPUT
main33301-26022i198509-198808
main33301-28021i198509-198801
main33311-35040i198509-198808
main33311-35050i198509-198808
33311ABEARING (FOR INPUT SHAFT FRONT)
main90363-32024i198509-198808
main90363-35026i198510-198808
main97163-06207i198509-198510
33311BRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-30214i198509-198808
main90520-30215i198509-198808
main90520-30216i198509-198808
main90520-30217i198509-198808
main90520-30218i198509-198808
main90520-30219i198509-198808
main90520-33107i198509-198808
main90520-33168i198509-198808
main90520-33169i198509-198808
main90520-33170i198509-198808
main90520-33171i198509-198808
main90520-33172i198509-198808
33311CRING, HOLE SNAP (FOR NEEDLE ROLLER)
main90521-33006i198509-198808
33311DBEARING, INPUT SHAFT
main90361-06002i198509-198808
main90361-06047i198509-198808
33321SHAFT, OUTPUT
main33321-26050i198509-198808
main33321-27021i198509-198808
main33321-28010i198510-198808
33321ABEARING (FOR OUTPUT SHAFT REAR)
main97183-06306i198509-198808
33321CRING, SHAFT SNAP (FOR OUTPUT SHAFT BEARING)
main90520-68181i198509-198808
main90520-68182i198509-198808
main90520-68183i198509-198808
main90520-68184i198509-198808
main90520-68185i198509-198808
main90520-71221i198509-198808
33321DRING, SHAFT SNAP (FOR CLUTCH HUB SET)
main90520-28010i198509-198808
main90520-28011i198509-198808
main90520-28012i198509-198808
main90520-28013i198509-198808
main90520-28242i198509-198808
main90520-28243i198509-198808
main90520-28244i198509-198808
main90520-28245i198509-198808
main90520-28246i198509-198808
main90520-28248i198509-198808
33331GEAR, REVERSE
main33331-26010i198509-198808
main33331-28010i198509-198808
33332GEAR, 2ND
main33033-35010i198509-198805
main33033-35011i198805-198808
main33033-35020i198509-198805
main33033-35021i198805-198808
main33332-35030i198509-198808
main33332-35040i198509-198808
33333GEAR, 3RD
main33034-26030i198509-198808
main33034-28010i198509-198808
main33333-26010i198509-198808
33335GEAR, 1ST
main33032-28010i198509-198801
main33032-35010i198801-198808
main33335-35010i198509-198808
33335ABALL, 1ST SHIFT RESTRICT
main90360-06004i198509-198808
33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)
main90364-37050i198509-198808
main90364-39002i198509-198808
33345BUSH, 1ST GEAR
main33345-26011i198509-198808
33361HUB, TRANSMISSION CLUTCH, NO.1
main33361-26012i198509-198808
main33361-35020i198509-198808
33362HUB, TRANSMISSION CLUTCH, NO.2
main33362-26011i198509-198808
main33362-35020i198509-198808
33364SLEEVE, TRANSMISSION HUB, NO.2
main33364-26010i198509-198808
main33364-35010i198509-198808
33365KEY, SYNCHROMESH SHIFTING, NO.1
main33365-26010i198509-198808
main33365-35020i198509-198808
33366KEY, SYNCHROMESH SHIFTING, NO.2
main33366-26010i198509-198808
main33366-35020i198509-198808
33367RING, SYNCHRONIZER, NO.1
main33367-26023i198509-198808
main33368-20012i198509-198808
33368RING, SYNCHRONIZER, NO.2
main33367-14010i198509-198808
main33367-26023i198509-198808
33371SPRING, SYNCHROMESH SHIFTING KEY, NO.1
main33371-14010i198509-198808
main33371-14031i198509-198808
33391SPRING, SYNCHROMESH SHIFTING KEY, NO.2
main33371-14010i198509-198808
33402GEAR SUB-ASSY, REVERSE IDLER
main33402-26010i198509-198808
main33402-28011i198509-198808
33411COUNTERSHAFT
main33411-30021i198509-198808
33411ABEARING OR ROLLER(FOR COUNTER GEAR FRONT)
main90364-19068i198509-198808
main90365-25004i198509-198602
main90365-25010i198509-198808
33411BSPACER(FOR COUNTER GEAR BEARING)
main90560-19450i198509-198808
33411CKEY, WOODRUFF(FOR COUNTER GEAR SHAFT)
main90280-03005i198509-198808
33411HBEARING OR ROLLER(FOR COUNTER GEAR REAR)
main90364-19068i198509-198808
33421GEAR, COUNTER
main33421-28021i198509-198805
main33421-28022i198805-198808
main33421-35051i198509-198808
N=32,27,21,14,15
main33421-35060i198509-198808
N=31,27,22,14,15
33441WASHER, COUNTER GEAR SIDE THRUST, NO.1
main33441-26012i198509-198808
main33441-26022i198509-198808
main33441-26032i198509-198808
main33441-26042i198509-198808
main33441-26052i198509-198808
main33441-26061i198509-198808
33451SHAFT, REVERSE IDLER GEAR
main33451-28010i198509-198808
main33451-30020i198509-198808
33451AKEY, WOODRUFF (FOR REVERSE IDLER GEAR SHAFT)
main90280-03005i198509-198808
33481GEAR, SPEEDOMETER DRIVE (MTM)
main33481-20070i198509-198808
main33481-25010i198509-198808
main33481-25020i198509-198808
main33481-30040i198509-198808
33481AKEY OR BALL, SPEEDOMETER DRIVE GEAR (MTM)
main90360-06004i198509-198808
33481BRING OR SPACER (FOR MTM SPEEDOMETER DRIVE GEAR)
main90520-26179i198509-198808
main90520-28137i198509-198604
main90520-28186i198604-198808
T=2.20-2.25
main90520-28242i198509-198808
main90520-28243i198509-198808
main90520-28244i198509-198808
main90520-28245i198509-198808
main90520-28246i198509-198808
main90520-28248i198509-198808
main90520-28249i198509-198808
33481DSPACER (FOR SPEEDOMETER DRIVE GEAR)
main90560-30355i198509-198808

40 parts on this diagram · 2 diagrams in section
