REAR SEAT & SEAT TRACK

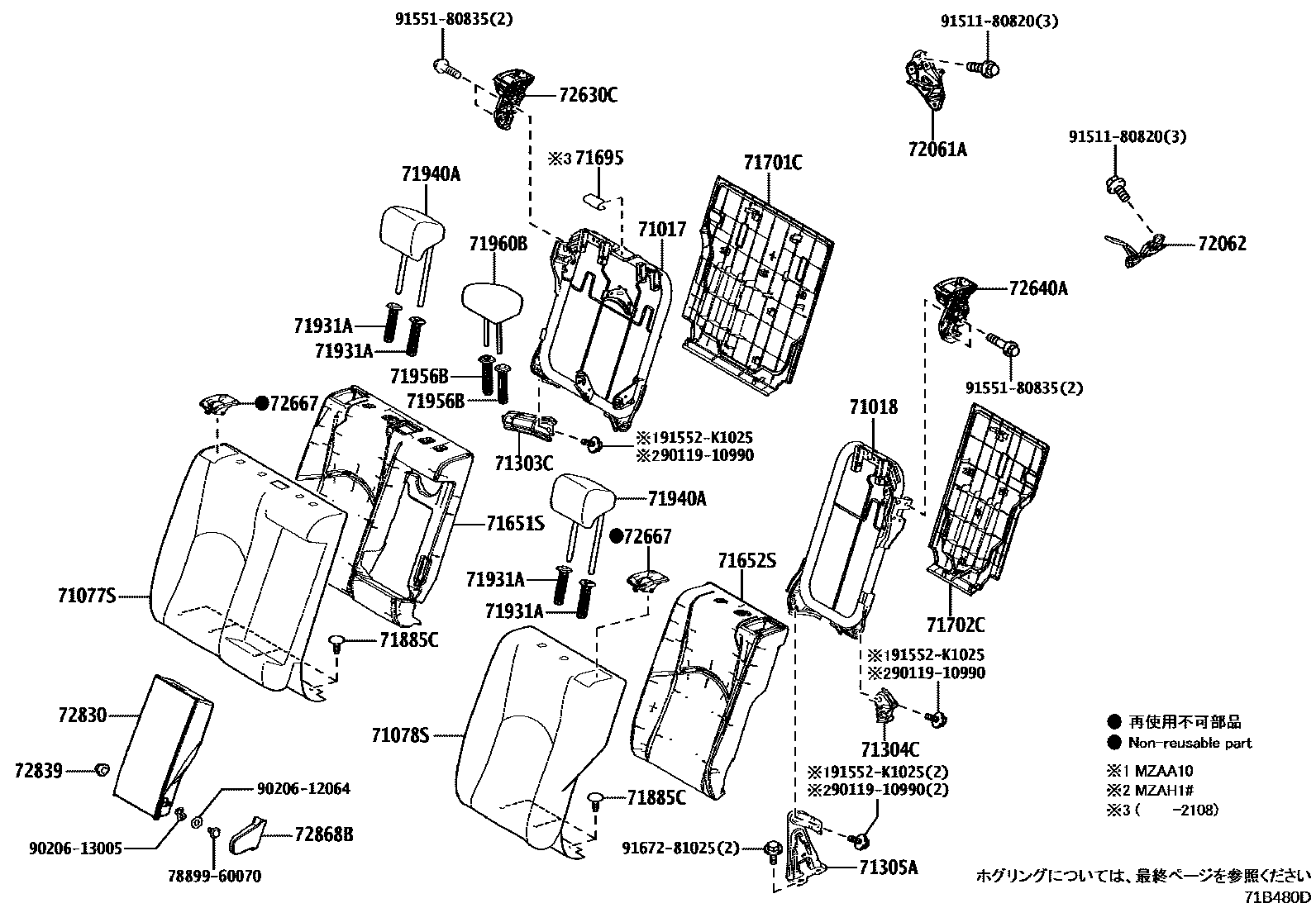

Parts diagram
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-76040i201810-202108
main71017-76041i202108-202207
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-76030i201810-202108
main71018-76031i202108-202207
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-76550-B9i201810-201910
CHATEAU,TRIM11
main71077-76550-C3i201810-201910
BLACK,TRIM2#
main71077-76550-E3i201810-201910
OCHER,TRIM4#
main71077-76550-P0i201810-201910
WHITE ASH/WHITE ASH,TRIM10
main71077-76550-P1i201810-201910
WHITE ASH/BLUE,TRIM8#
main71077-76551-B9i201910-202108
CHATEAU,TRIM11
main71077-76551-C3i201910-202207
BLACK,TRIM2#
main71077-76551-E3i201910-202207
OCHER,TRIM4#
main71077-76551-P0i201910-202108
WHITE ASH/WHITE ASH,TRIM10
main71077-76551-P1i201910-202108
WHITE ASH/BLUE,TRIM8#
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-76430-B6i201810-201910
CHATEAU,TRIM11
main71078-76430-B7i201810-201910
WHITE ASH/WHITE ASH,TRIM10
main71078-76430-B8i201810-201910
WHITE ASH/BLUE,TRIM8#
main71078-76430-C2i201810-201910
BLACK,TRIM2#
main71078-76430-E2i201810-201910
OCHER,TRIM4#
main71078-76431-B6i201910-202108
CHATEAU,TRIM11
main71078-76431-B7i201910-202108
WHITE ASH/WHITE ASH,TRIM10
main71078-76431-B8i201910-202108
WHITE ASH/BLUE,TRIM8#
main71078-76431-C2i202101-202108
BLACK,TRIM20,22
main71078-76431-C2i201910-202101
BLACK,TRIM2#
main71078-76431-C5i202108-202207
BLACK,TRIM2#
main71078-76431-C5i202101-202108
BLACK,TRIM20
main71078-76431-E2i201910-202101
OCHER,TRIM4#
main71078-76431-E6i202101-202207
OCHER,TRIM4#
71303CHINGE SUB-ASSY, REAR SEATBACK, RH
main71303-76020i201810-202207
71304CHINGE SUB-ASSY, REAR SEATBACK, LH
main71304-76020i201810-202207
71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER
main71305-47040i201810-202207
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-76050i201810-202207
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-76050i201810-202207
71695PROTECTOR, REAR SEATBACK
main71695-76010i201810-202108
71701CBOARD SUB-ASSY, REAR SEATBACK, RH
main71701-76010i201810-202207
71702CBOARD SUB-ASSY, REAR SEATBACK, LH
main71702-76010i201810-202207
71885CCLIP(FOR REAR SEATBACK CARPET)
main90467-07049-23i201810-202207
BLACK
71931ASUPPORT, REAR SEAT HEADREST
main71930-47050-C5i201810-202207
main71930-47050-C5i201810-202207
main71930-47050-C5i201810-202207
main71931-47030-C4i201810-202207
main71931-47030-C4i201810-202207
main71931-47030-C4i201810-202207
71940AHEADREST ASSY, REAR SEAT
main71940-76290-B2i201810-202108
CHATEAU,TRIM11
main71940-76290-B7i201810-202108
WHITE ASH,TRIM10
main71940-76290-C1i201810-202207
BLACK,TRIM2#
main71940-76290-E0i201810-202207
OCHER,TRIM4#
main71940-76290-J0i201810-202108
BLUE,TRIM8#
71956BSUPPORT, REAR SEAT HEADREST
main71930-47050-C5i201810-202207
main71930-47050-C5i201810-202207
main71930-47050-C5i201810-202207
main71931-47030-C4i201810-202207
main71931-47030-C4i201810-202207
main71931-47030-C4i201810-202207
71960BHEADREST ASSY, REAR SEAT, CENTER
main71960-76190-B2i201810-202108
CHATEAU,TRIM11
main71960-76190-B4i201810-202108
WHITE ASH,TRIM10
main71960-76190-C2i201810-202207
BLACK,TRIM2#
main71960-76190-E0i201810-202207
OCHER,TRIM4#
main71960-76190-J0i201810-202108
BLUE,TRIM8#
72061ABASE SUB-ASSY, REAR SEATBACK LOCK, RH
main72061-76020i201810-202207
72062BASE SUB-ASSY, REAR SEATBACK LOCK, LH
main72062-76020i201810-202207
72630CLOCK ASSY, REAR SEATBACK, RH
main72630-47050-A2i201810-202207
WHITE,TRIM01
main72630-47050-B1i201810-202207
WHITE ASH,TRIM10
main72630-47050-C2i201810-202207
main72630-47050-C2i201810-202207
main72630-47050-C2i201810-202207
main72630-47050-C2i201810-202207
BLACK,TRIM00,01,02,11,2#,3#
main72630-47050-E1i201810-202207
OCHER,TRIM4#
main72630-47050-J1i201810-202207
BLUE,TRIM8#
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-47050-A2i201811-202207
WHITE,TRIM01
main72640-47050-B1i201810-202207
WHITE ASH,TRIM10
main72640-47050-C2i201810-202207
main72640-47050-C2i201810-202207
BLACK,TRIM0#,11,2#,3#
main72640-47050-C2i201810-202207
main72640-47050-C2i201810-202207
main72640-47050-C2i201811-202207
BLACK,TRIM00,01,02,11,2#,3#
main72640-47050-E1i201810-202207
OCHER,TRIM4#
main72640-47050-J1i201810-202207
BLUE,TRIM8#
72667BEZEL, REAR SEATBACK LOCK, UPPER
main72667-47010-A2i201810-202207
WHITE,TRIM01
main72667-47010-B1i201810-202207
WHITE ASH,TRIM10
main72667-47010-C1i201810-202207
BLACK,TRIM00,01,02,11,2#,3#
main72667-47010-C1i201810-202207
main72667-47010-C1i201810-202207
main72667-47010-C1i201810-202207
main72667-47010-E1i201810-202207
OCHER,TRIM4#
main72667-47010-J1i201810-202207
BLUE,TRIM8#
72830ARMREST ASSY, REAR SEAT, CENTER
main72830-76010-B7i201810-202108
WHITE ASH,TRIM10
main72830-76010-B8i201810-202108
CHATEAU,TRIM11
main72830-76010-C5i201810-202207
BLACK,TRIM2#
main72830-76010-E5i201810-202207
OCHER,TRIM4#
main72830-76010-J5i201810-202108
BLUE,TRIM8#
72839SHIM, REAR SEAT ARMREST HINGE
main72839-22010i201810-202207
72868BCOVER, CENTER ARMREST HINGE
main72868-12080-C0i201810-202207
BLACK,TRIM0#,1#,2#,4#,8#
main72868-12080-C0i201810-202207
main72868-12080-C0i201810-202207
main72868-12080-C0i201810-202207
7889960070BOLT, FRONT SEAT
9011910990
9020612064
9020613005
9151180820
9155180835
91552K1025
9167281025

33 parts on this diagram · 4 diagrams in section
