EXHAUST PIPE

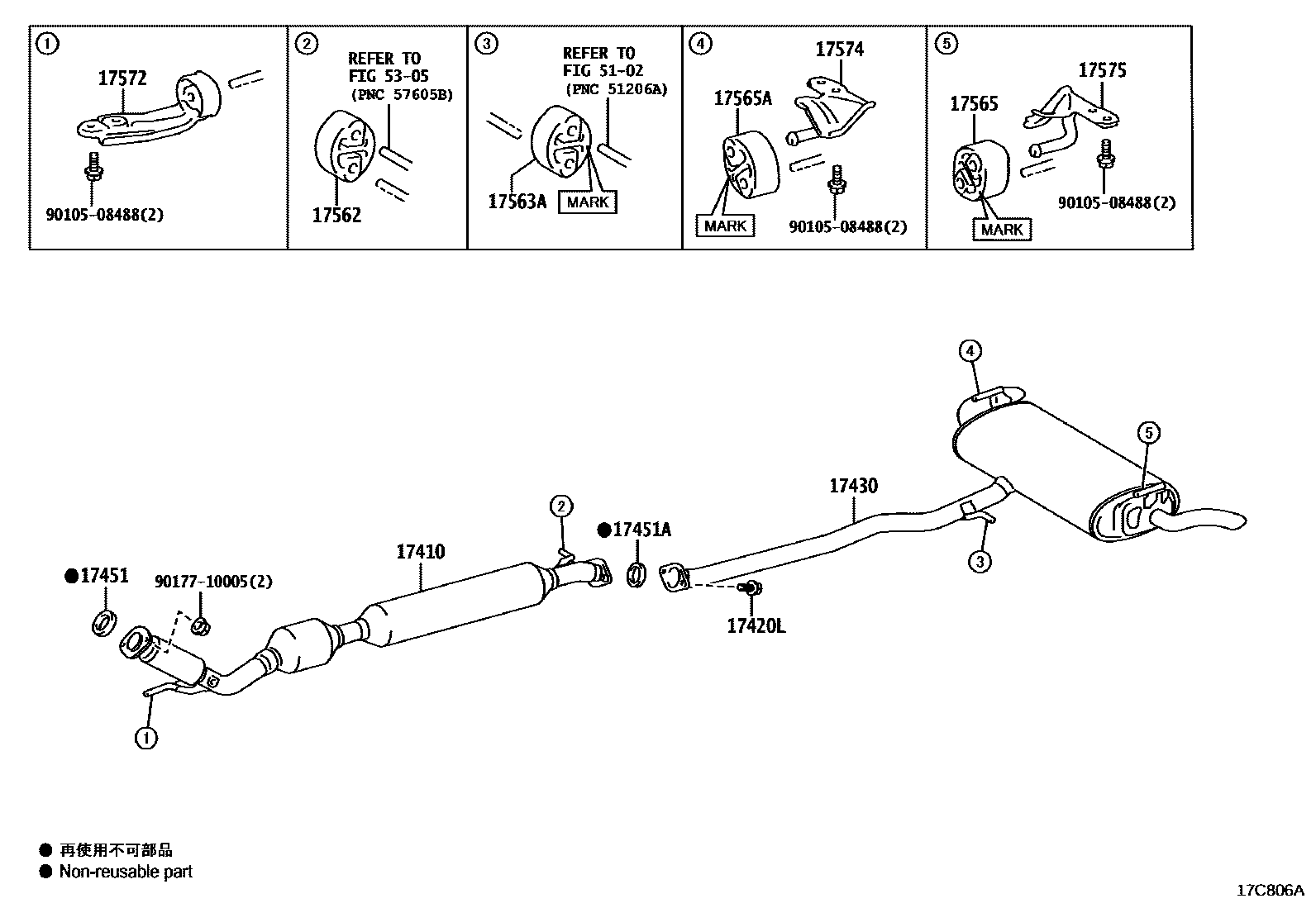

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-25280i202111-202303
main17410-25390i202111-202506
main17410-25410i202111-202209
main17410-25411i202210-202403
main17410-25480i202111-202403
main17410-25670i202303-202401
main17410-25810i202401-202403
main17410-25B80i202403
main17410-25B90i202403
17420LBOLT, FLANGE(FOR EXHAUST PIPE)
main90105-10585i202111-202506
17430PIPE ASSY, EXHAUST, TAIL
main17430-25271i202111-202506
main17430-25290i202111-202403
main17430-25301i202111-202403
17451GASKET, EXHAUST PIPE
main90917-06090i202111-202403
main90917-06094i202111-202506
17451AGASKET, EXHAUST PIPE, NO.2
main17451-25040i202111-202506
main17451-25100i202111-202403
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-22040i202111-202506
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-25010i202111-202506
main17565-28010i202111-202506
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-25010i202111-202506
main17565-28010i202111-202506
main17566-25010i202111-202403
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-25010i202111-202506
main17565-28010i202111-202506
main17566-25010i202111-202403
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-25040i202111-202506
main17572-25061i202111-202403
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17576-25020i202111-202506
main17576-25030i202111-202403
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17576-25030i202111-202403
main17577-25010i202111-202506
5102
5305
9010508488
9017710005

16 parts on this diagram · 4 diagrams in section
