FUEL TANK & TUBE

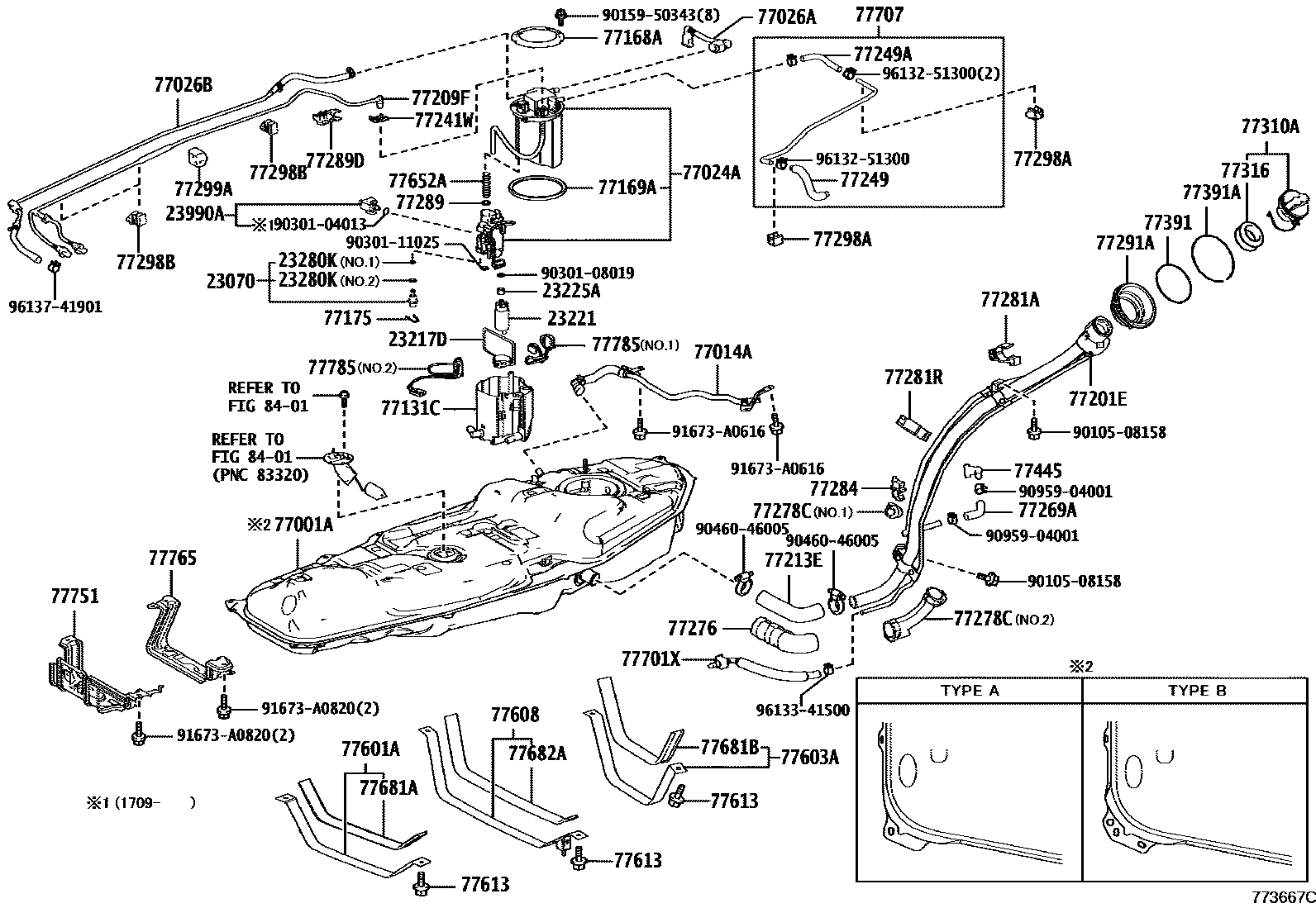

Parts diagram
23070VALVE ASSY, FUEL MAIN
main23070-36010i¥2,560201407-201709
23217DFILTER, FUEL PUMP
main23217-36010i¥1,010201407-201709
23221PUMP, FUEL
main23221-36030i¥25,700201407-201709
23225ASPACER, FUEL PUMP
main23225-21020i¥120201407-201709
main23225-36020i¥50201407-201709
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140201407-201709
main90301-15024i¥140201407-201709
23990AVALVE ASSY, PRESSURE DISCHARGE
main23990-36010i¥3,150201407-201709
77001ATANK SUB-ASSY, FUEL
main77001-42290i¥31,800201906-202109
main77001-78030i¥46,300201407-201602
sub77001-78031¥32,000
main77001-78031i¥32,000201603-201709
sub77001-78190¥32,000
sub77295-42110¥520
sub77298-30170¥220
main77001-78031i¥32,000201709-202109
sub77001-78190¥32,000
sub77295-42110¥520
sub77298-30170¥220
main77001-78050i¥45,800201407-201602
sub77001-78051¥31,800
main77001-78051i¥31,800201603-201709
sub77001-42290¥31,800
main77001-78051i¥31,800201709-202109
sub77001-42290¥31,800
main77001-78190i¥32,000201906-202109
77014ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.3
main77014-42020i¥4,540201407-201709
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-42110i¥11,100201407-201709
main77024-78010i¥7,200201407-201709
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-42030i¥1,290201407-201709
main77026-48020i¥1,870201407-201709
77026BTUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-48030i¥3,650201407-201709
main77026-78010i¥1,130201407-201709
77131CSUB-TANK, FUEL, NO.1
main77131-52082i¥1,080201407-201709
main77131-78010i¥2,160201407-201605
sub77131-78011¥1,490
main77131-78011i¥1,490201605-201709
77168APLATE, FUEL TANK VENT TUBE SET
main77168-52020i¥1,170201407-201709
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52010i¥280201407-201709
77175SUPPORT, FUEL SUCTION, NO.2
main77175-78010i¥570201407-201709
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-78030i¥11,900201407-201709
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-48110i¥3,000201407-201709
main77209-78020i¥2,100201407-201709
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-42080i¥2,420201407-201709
77241WCLIP, TUBE JOINT
main77241-33011i¥80201407-201709
77249HOSE, FUEL EMISSION
main77249-42070i¥620201407-201709
77249AHOSE, FUEL EMISSION
main77249-42050i¥440201407-201709
main77249-48090i¥270201407-201709
77269AHOSE, FUEL TANK BREATHER
main77269-42030i¥520201407-201709
77276PROTECTOR, FUEL HOSE
main77276-42020i¥1,270201407-201709
77278CPROTECTOR, FUEL TANK FILLER PIPE, NO.2
main77278-42030i¥480201407-201709
main77278-48020i¥900201407-201709
77281ACLAMP, FUEL FILLER PIPE
main77281-42030i¥770201407-201709
77281RCLAMP, FUEL FILLER PIPE, NO.2
main77281-42040i¥770201407-201709
77284CLAMP, FUEL TUBE
main89639-28130i¥310201407-201709
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52110i¥230201407-201709
main77289-78010i¥380201407-201709
77289DCLAMP, FUEL TUBE, NO.5
main77289-78020i¥380201407-201709
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-78010i¥1,150201407-201709
77298ACLAMP, FUEL TUBE, NO.4
main77298-30170i¥220201906
main77298-48120i¥450201407-201709
main77298-48140i¥210201709
main77298-48140i¥210201407-201709
77298BCLAMP, FUEL TUBE, NO.4
main77295-42110i¥520201906
main77298-48110i¥510201407-201709
main77298-78070i¥510201709
main77298-78070i¥510201407-201709
77299ACLAMP, FUEL TUBE, NO.5
main77299-42010i¥520201407-201709
77310ACAP ASSY, FUEL TANK
main77300-12020i¥1,660201407-201709
77316GASKET, FUEL TANK CAP
main77316-52040i¥230201407-201709
77391RING, FUEL INLET BOX
main77391-12020i¥180201407-201709
77391ARING, FUEL INLET BOX
main77391-30020i¥200201407-201709
77445CONNECTOR, FUEL TANK VENT, NO.2
main77445-42050i¥740201407-201709
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-42080i¥1,700201407-201509
main77601-42091i¥1,700201509-201709
main77601-48130i¥2,300201407-201509
main77601-78010i¥2,300201509-201709
77603ABAND SUB-ASSY, FUEL TANK, NO.2
main77603-42020i¥1,400201407-201509
main77603-42031i¥1,400201509-201709
77608BAND SUB-ASSY, FUEL TANK, NO.2
main77602-42020i¥1,700201407-201509
main77602-42031i¥1,700201509-201709
main77602-78010i¥2,010201509-201709
main77602-78020i¥1,700201407-201509
77613BOLT, FUEL TANK BAND SET
main90119-10971i¥120201407-201709
77652ACUSHION, FUEL TANK, NO.2
main77652-42020i¥110201407-201709
main77652-78010i¥360201407-201709
77681ASEAT, FUEL TANK BAND
main77681-42020i¥620201407-201709
main77681-60210i¥800201407-201709
77681BSEAT, FUEL TANK BAND
main77681-42010i¥600201407-201709
77682ASEAT, FUEL TANK BAND, NO.2
main77681-21010i¥680201407-201709
main77681-78010i201509-201709
77701XHOSE SUB-ASSY, CANISTER OUTLET, NO.1
main77701-42040i¥1,420201407-201709
77707TUBE SUB-ASSY, CHARCOAL CANISTER OUTLET
main77707-42030i¥1,670201407-201709
main77707-48070i¥1,540201407-201709
77751BRACKET, CHARCOAL CANISTER BASE
main77751-0R030i¥3,220201407-201412
main77751-78020i¥2,130201412-201709
77765PROTECTOR, CHARCOAL CANISTER
main77765-0R030i¥2,550201407-201412
main77765-78020i¥1,720201412-201709
77785HARNESS, FUEL PUMP
main77785-42050i¥950201407-201709
main77785-78010i¥950201407-201709
main77785-78020i¥950201407-201709
8401
9010508158
main90105-08158¥100
9015950343
main90159-50343¥60
9030104013
main90301-04013¥140
9030108019
main90301-08019¥200
9030111025
main90301-11025¥140
9046046005
main90460-46005¥190
9095904001
main90959-04001¥240
91673A0616
main91673-A0616¥60
91673A0820
main91673-A0820¥80
9613251300
main96132-51300¥120
9613341500
main96133-41500¥140
9613741901
main96137-41901¥160

64 parts on this diagram · 5 diagrams in section
