EXHAUST PIPE

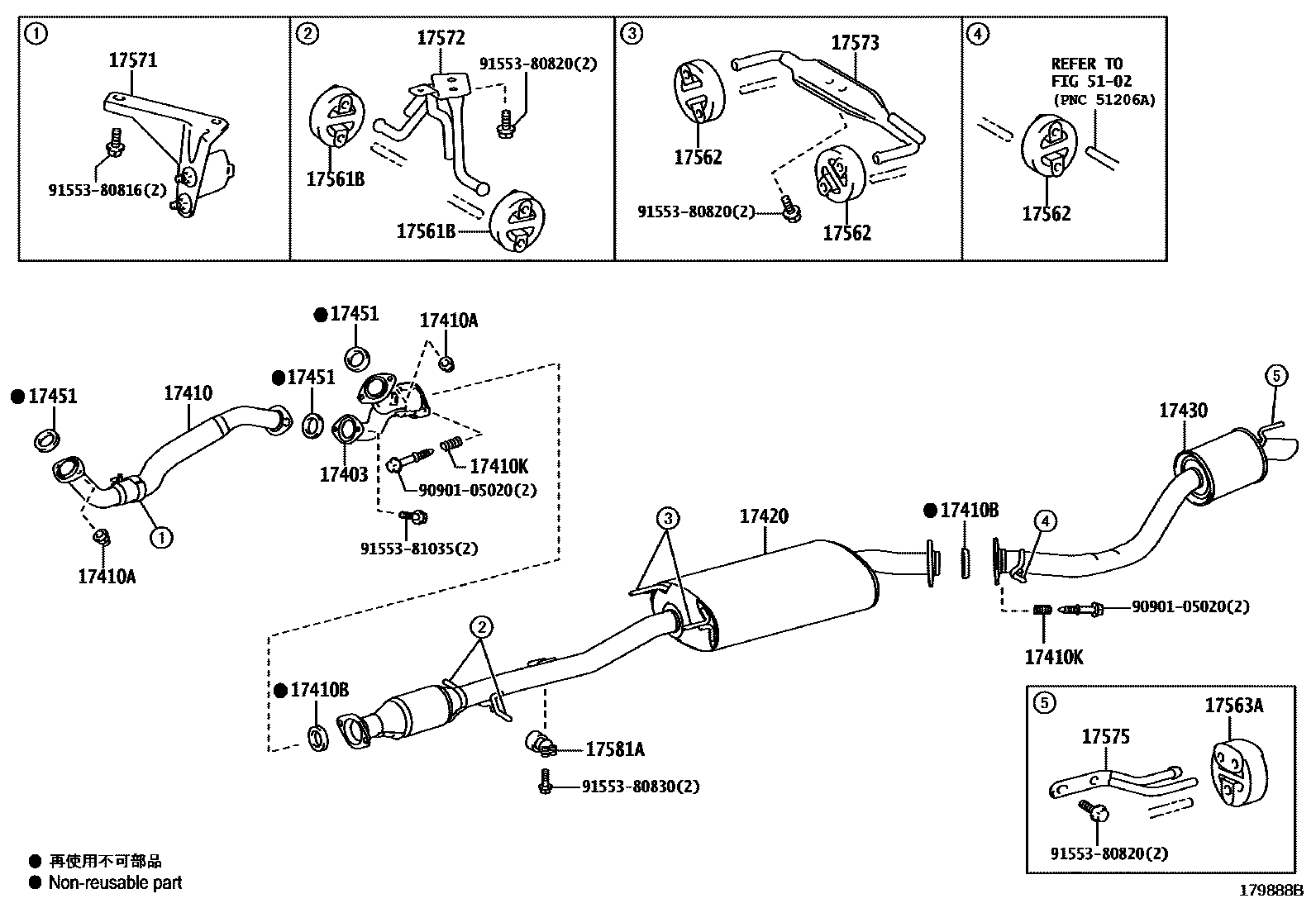

Parts diagram
17403PIPE SUB-ASSY, EXHAUST, FRONT NO.3
main17403-31180i201712-201908
17410PIPE ASSY, EXHAUST, FRONT
main17410-31K60i201712-201908
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i201712-201908
17410BGASKET, EXHAUST PIPE
main17451-28040i201712-201908
17410KSPRING, EXHAUST PIPE
main90501-35037i201712-201908
17420PIPE ASSY, EXHAUST, CENTER
main17420-31650i201712-201908
17430PIPE ASSY, EXHAUST, TAIL
main17430-31F50i201712-201908
17451GASKET, EXHAUST PIPE
main90917-06089i201712-201908
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-22030i201712-201908
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-28010i201712-201908
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-31050i201712-201908
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-31310i201712-201908
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-31100i201712-201908
17573BRACKET, EXHAUST PIPE NO.1 SUPPORT, LOWER
main17573-31040i201712-201908
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-31170i201712-201908
17581ADAMPER, EXHAUST PIPE
main17581-31050i201712-201908
5102
9090105020
9155380816
9155380820
9155380830
9155381035

22 parts on this diagram · 1 diagram in section
