PARKING BRAKE & CABLE

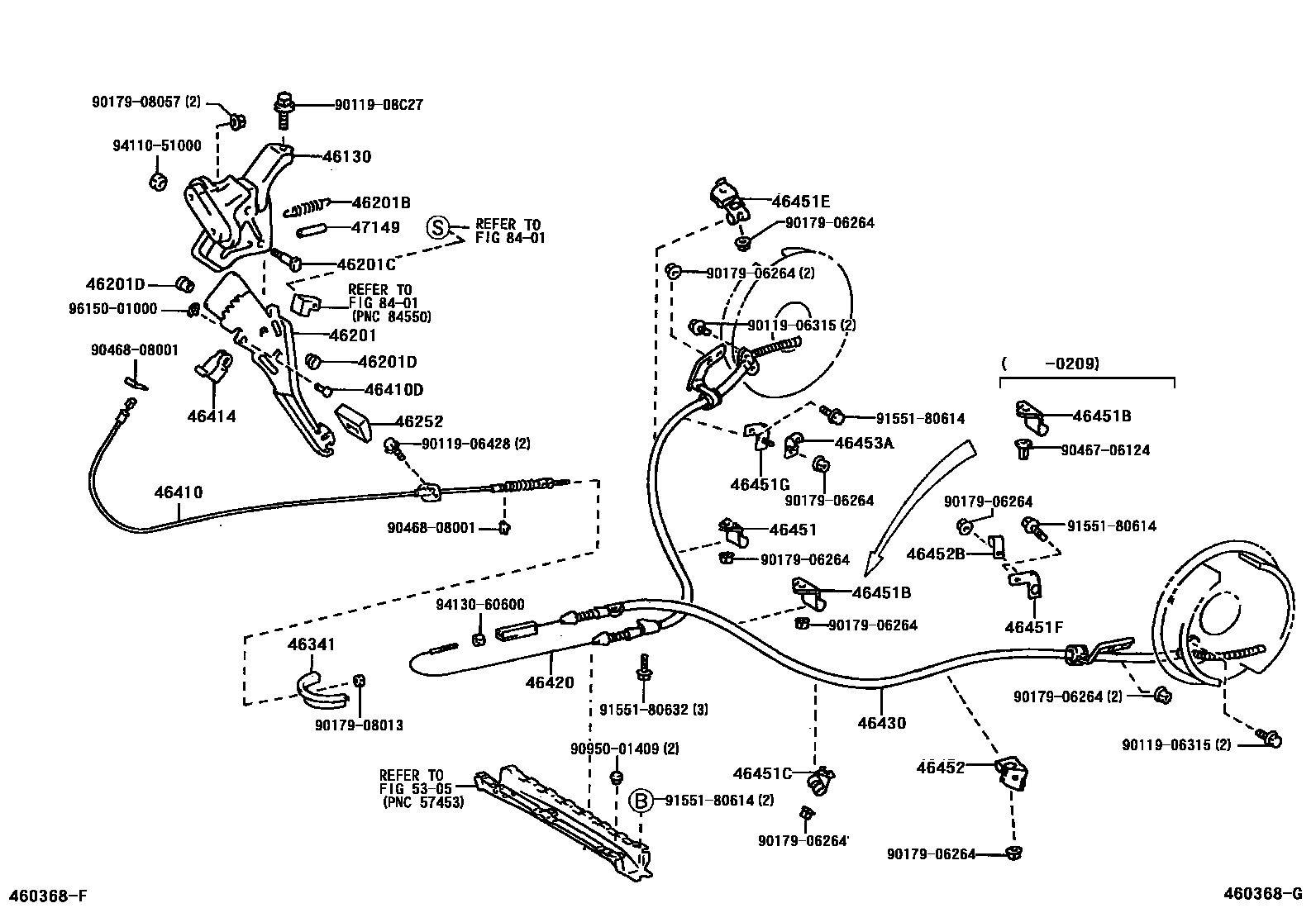

Parts diagram
46130BRACKET ASSY, PARKING BRAKE PEDAL
main46130-48011i200011-200308
46201PEDAL SUB-ASSY, PARKING BRAKE
main46210-48010i200011-200308
46201BSPRING, TENSION
main90506-19004i200011-200308
46201CSHAFT, PEDAL
main90109-10033i200011-200308
46201DBUSH(FOR PARKING BRAKE PEDAL)
main90386-16022i200011-200308
46252PAD, PARKING PEDAL
main46252-33010i200011-200308
main46252-68010i200308
46341EQUALIZER, PARKING BRAKE
main46341-22040i200011-200308
main46341-48010i200308
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-48030i200011-200308
main46410-48040i200308
46410DPIN(FOR PARKING BRAKE FRONT CABLE)
main90249-10200i200011-200308
46414CLEVIS, PARKING CABLE
main46414-33010i200011-200308
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-48050i200011-200308
main46420-48060i200011-200308
main46420-48090i200308
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-48050i200011-200308
main46430-48060i200011-200308
main46430-48090i200308
46451BRACKET, CABLE SUPPORT
main46451-48020i200011-200308
main46451-48050i200308
46451BBRACKET, PARKING BRAKE CABLE SUPPORT
main46451-48030i200011-200308
main46451-48060i200308
46451CBRACKET, PARKING BRAKE CABLE SUPPORT, NO.1
main46451-48040i200011-200308
main46451-48070i200308
46451EBRACKET, CABLE GUIDE SUPPORT, NO.1
main46451-48010i200011-200308
main46451-48080i200308
46451FBRACKET, CABLE SUPPORT
main46451-33050i200011-200308
main46451-48090i200308
46451GBRACKET, CABLE SUPPORT
main46451-33060i200011-200308
46452BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
main46452-48010i200011-200308
46452BBRACKET, CABLE SUPPORT, NO.2
main46452-33010i200011-200308
46453ABRACKET, CABLE SUPPORT, NO.3
main46451-33070i200011-200308
47149DAMPER, RETURN SPRING
main47149-22040i200011-200308
5305
8401
9011906315
9011906428
9011908C27
9017906264
9017908013
9017908057
9046706124
9046808001
9095001409
9155180614
9155180632
9411051000
9413060600
9615001000

38 parts on this diagram · 4 diagrams in section
