EXHAUST PIPE

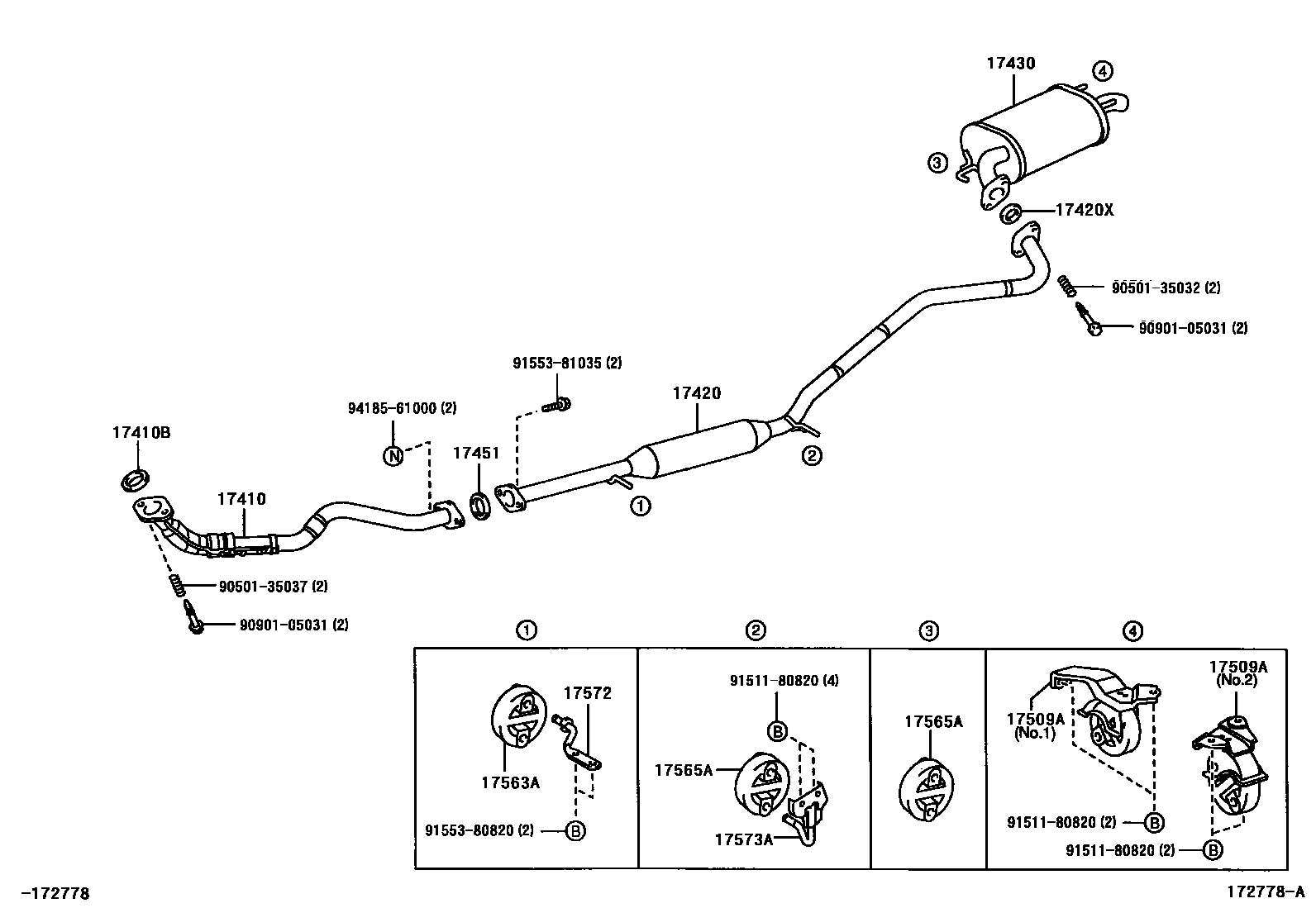

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-20380i200011-200308
main17410-20440i200308
main17410-28230i200011-200308
main17410-28240i200011-200308
main17410-28400i200308
main17410-28410i200308
17410BGASKET, EXHAUST PIPE
main17451-22070i200011-200308
main90917-06065i200308
main90917-06075i200011-200308
main90917-06089i200308
17420PIPE ASSY, EXHAUST, CENTER
main17420-20280i200011-200308
main17420-20350i200308
main17420-28100i200011-200308
main17420-28290i200308
17420XGASKET, EXHAUST PIPE, CENTER
main17451-22060i200308
main17451-74060i200011-200308
17430PIPE ASSY, EXHAUST, TAIL
main17430-20150i200308
main17440-20170i200011-200308
main17440-28020i200011-200308
17451GASKET, EXHAUST PIPE
main17451-20020i200011-200308
main17451-22070i200308
main90917-06046i200308
main90917-06046i200011-200308
main90917-06057i200308
main90917-06076i200011-200308
main90917-06078i200011-200308
17509ABRACKET SUB-ASSY, EXHAUST PIPE NO.4 SUPPORT
main17509-20030i200011-200308
main17509-20040i200011-200308
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-15140i200011-200308
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-55050i200011-200308
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-20070i200011-200308
main17572-20100i200308
17573BRACKET, EXHAUST PIPE NO.1 SUPPORT, LOWER
main17573-20070i200308
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-20030i200011-200308
9050135032
9050135037
9090105031
9151180820
9155380820
9155381035
9418561000

19 parts on this diagram · 4 diagrams in section
