HEADLAMP

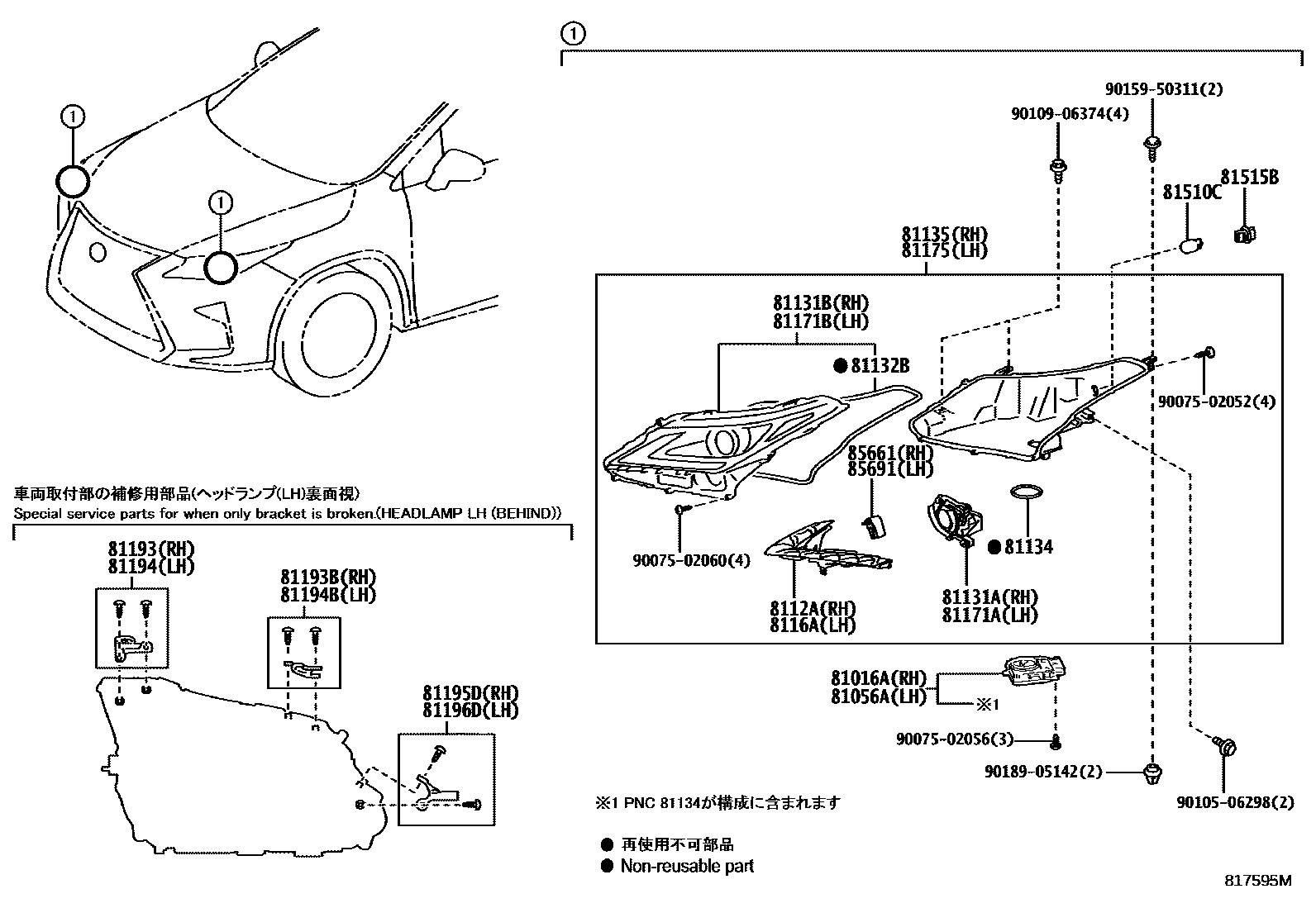

Parts diagram
81016ACOMPUTER SUB-ASSY, HEADLAMP, RH
main81016-48C31i201712-201908
main81016-48C80supersedes 81016-48C30i201509-201712
main81016-48D10supersedes 81016-48F00i201509-201908
main81016-48F50supersedes 81016-48F00i201908
main81016-48F80supersedes 81016-48F00i201908
81056ACOMPUTER SUB-ASSY, HEADLAMP, LH
main81056-48C31i201712-201908
main81056-48C80supersedes 81056-48F00i201509-201908
main81056-48D10supersedes 81056-48F00i201509-201908
main81056-48F50supersedes 81056-48F00i201908
main81056-48F80i201908-202007
main81056-48F81i202007
8112AUNIT, HEADLAMP CLEARANCE LED, NO.1 RH
main8112A-48F80supersedes 8112A-48F00i201908
81131AUNIT, HEADLAMP, RH
main81130-48D20i201509-201712
main81130-48D50supersedes 81130-48F00i201509-201908
main81130-48F50supersedes 81130-48F00i201908
main81130-48F80supersedes 81130-48F00i201908
81131BHEAD LAMP LENS, RH
main81131-48D20i201509-201712
main81131-48D50supersedes 81131-48F00i201509-201908
main81131-48F50supersedes 81131-48F00i201908-202108
main81131-48F51supersedes 81131-48F00i202108
main81131-48F80supersedes 81131-48F00i202007-202108
main81131-48F81supersedes 81131-48F00i202108
81132BGASKET, HEADLAMP LENS
main81132-48C30×2i201509-201908
81134GASKET, HEADLAMP
81135UNIT ASSY, HEADLAMP, RH
main81145-48D20supersedes 81145-48F00i201509-201908
main81145-48D50supersedes 81145-48F00i201509-201908
main81145-48F50supersedes 81145-48F00i201908-202108
main81145-48F51supersedes 81145-48F00i202108
main81145-48F80supersedes 81145-48F00i201908-202007
main81145-48F81supersedes 81145-48F00i202108
8116AUNIT, HEADLAMP CLEARANCE LED, NO.1 LH
main8116A-48F80supersedes 8116A-48F00i201908
81171AUNIT, HEADLAMP, LH
main81170-48D20i201509-201712
main81170-48D50supersedes 81170-48F00i201509-201908
main81170-48F50supersedes 81170-48F00i201908
main81170-48F80supersedes 81170-48F00i201908
81171BHEAD LAMP LENS, LH
main81171-48D20i201509-201712
main81171-48D50supersedes 81171-48F00i201509-201908
main81171-48F50supersedes 81171-48F00i201908-202108
main81171-48F51supersedes 81171-48F00i202108
main81171-48F80supersedes 81171-48F00i202007-202108
main81171-48F81supersedes 81171-48F00i202108
81175UNIT ASSY, HEADLAMP, LH
main81185-48D20i201509-201712
main81185-48D50supersedes 81185-48F00i201509-201908
main81185-48F50supersedes 81185-48F00i201908-202108
main81185-48F51supersedes 81185-48F00i202108
main81185-48F80supersedes 81185-48F00i201908-202007
main81185-48F81supersedes 81185-48F00i202108
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-48100i201908
81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2
main81193-48120i201509-201908
main81193-48160i201908
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-48100i201509-201908
81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2
main81194-48120i201509-201908
main81194-48160i201908
81195DRETAINER, HEADLAMP PROTECTOR, LOWER RH NO.2
main81193-48110i201509-201908
main81193-48150i201908
81196DRETAINER, HEADLAMP PROTECTOR, LOWER LH NO.2
main81194-48110i201509-201908
main81194-48150i201908
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021×2i201509-201908
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028×2i201509-201908
85661MOTOR, HEADLAMP LEVELING, RH
main85661-48060supersedes 85661-48050i201908
85691MOTOR, HEADLAMP LEVELING, LH
main85691-48010supersedes 85661-48050i201509-201908
9007502052
9007502056
9007502060
9010506298
9010906374
9015950311
9018905142

29 parts on this diagram · 5 diagrams in section
