FUEL TANK & TUBE

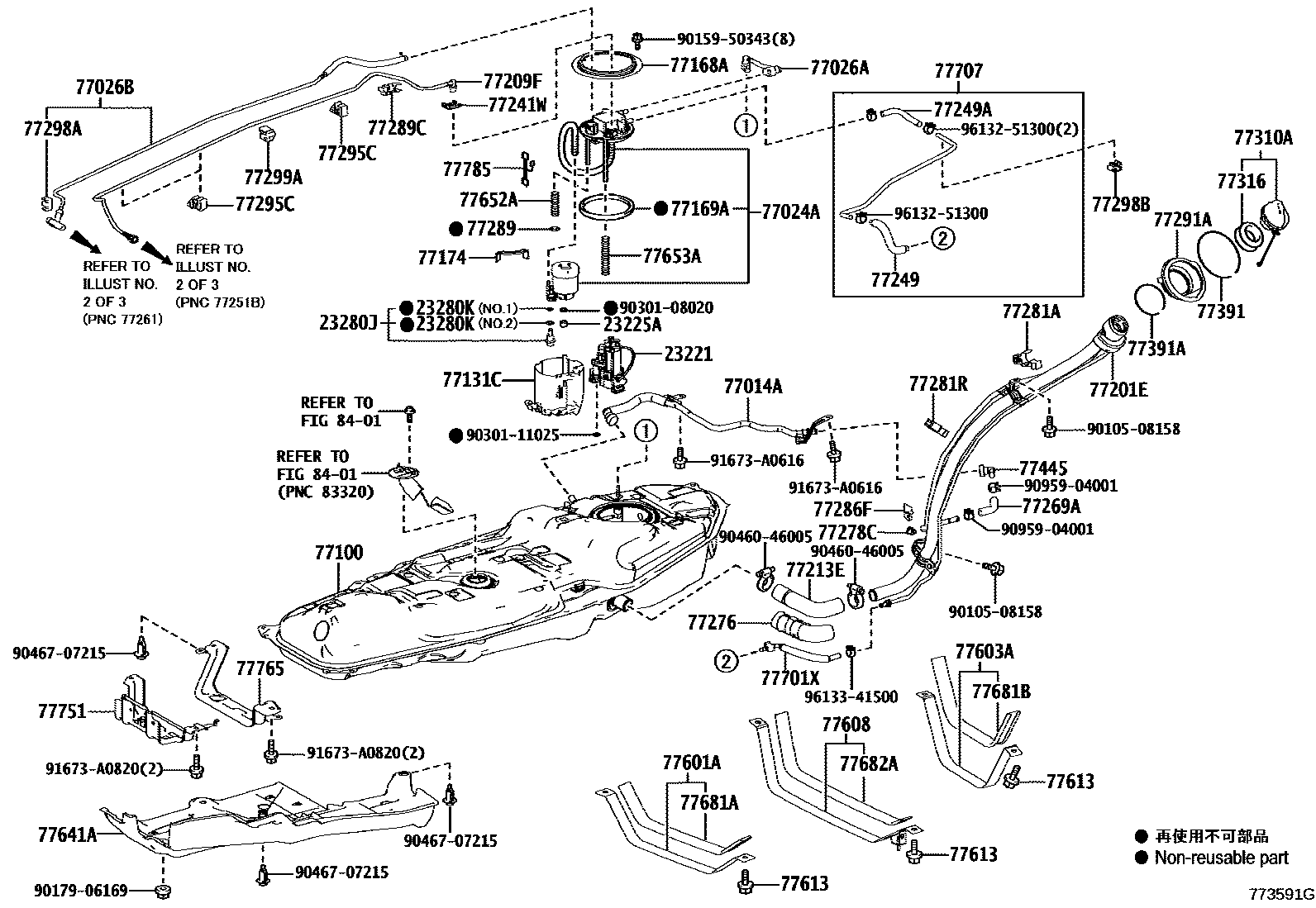

Parts diagram
23221PUMP, FUEL
main23220-36011i201312-201705
main23221-36030i201705
23225ASPACER, FUEL PUMP
main23225-21020i201312-201705
main23225-36020i201705
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i201312-201705
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i201312-201705
main90301-15024i201312-201705
77014ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.3
main77014-42010i201312-201404
main77014-42020i201405-201705
main77014-48010i201401-201404
main77014-48011i201405-201705
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-42110i201312-201705
main77024-78010i201705
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-42030i201312-201705
main77026-48020i201401-201705
77026BTUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-42040i201312-201705
main77026-48030i201401-201705
main77026-78010i201705
77100TANK ASSY, FUEL
main77001-42290i201510-201705
main77001-48180i201401-201509
main77001-48190i201312-201808
main77001-48270i201809
77131CSUB-TANK, FUEL, NO.1
main77131-52082i201312-201705
main77131-78011i201705
77168APLATE, FUEL TANK VENT TUBE SET
main77168-52020i201312-201705
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52010i201312-201705
77174SUPPORT, FUEL SUCTION, NO.1
main77174-52070i201312-201705
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-42200i201312-201705
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-42170i201312-201705
main77209-48110i201401-201705
main77209-78020i201705
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-42080i201312-201705
77241WCLIP, TUBE JOINT
main77241-33011i201312-201705
77249HOSE, FUEL EMISSION
main77249-42070i201312-201705
77249AHOSE, FUEL EMISSION
main77249-42050i201312-201705
main77249-48090i201401-201705
77269AHOSE, FUEL TANK BREATHER
main77269-42030i201312-201705
77276PROTECTOR, FUEL HOSE
main77276-42020i201312-201705
77278CPROTECTOR, FUEL TANK FILLER PIPE, NO.2
main77278-42030i201312-201705
77281ACLAMP, FUEL FILLER PIPE
main77281-42030i201312-201705
77281RCLAMP, FUEL FILLER PIPE, NO.2
main77281-42040i201312-201705
77286FCLAMP, FUEL TUBE, NO.2
main89639-28130i201312-201705
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52110i201312-201705
main77289-78010i201705
77289CCLAMP, FUEL TUBE, NO.4
main77289-42020i201312-201705
main77298-48130i201401-201705
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-42050i201312-201705
77295CGROMMET, FUEL TUBE
main77295-42110i201312-201705
77298ACLAMP, FUEL TUBE, NO.4
main77298-42030i201312-201705
77298BCLAMP, FUEL TUBE, NO.4
main77298-30170i201312-201705
main77298-48110i201401-201705
77299ACLAMP, FUEL TUBE, NO.5
main77298-48140i201401-201705
main77299-42010i201312-201705
77310ACAP ASSY, FUEL TANK
main77300-52030i201312-201705
77316GASKET, FUEL TANK CAP
main77316-52040i201312-201705
77391RING, FUEL INLET BOX
main77391-12020i201312-201705
77391ARING, FUEL INLET BOX
main77391-30020i201312-201705
77445CONNECTOR, FUEL TANK VENT, NO.2
main77445-42020i201312-201405
main77445-42050i201405-201705
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-42080i201312-201705
main77601-48130i201401-201705
77603ABAND SUB-ASSY, FUEL TANK, NO.2
main77603-42020i201312-201705
77608BAND SUB-ASSY, FUEL TANK, NO.2
main77602-42020i201312-201705
main77602-48090i201401-201705
main77602-78020i201705
77613BOLT, FUEL TANK BAND SET
main90119-10971i201312-201705
77641APROTECTOR, FUEL TANK, NO.1
main77641-42060i201312-201705
77652ACUSHION, FUEL TANK, NO.2
main77652-42020i201312-201705
main77652-78010i201705
77653ACUSHION, FUEL TANK, NO.3
main77652-42030i201312-201705
77681ASEAT, FUEL TANK BAND
main77681-42020i201312-201705
main77681-60210i201401-201705
77681BSEAT, FUEL TANK BAND
main77681-42010i201312-201705
77682ASEAT, FUEL TANK BAND, NO.2
main77681-21010i201312-201705
77701XHOSE SUB-ASSY, CANISTER OUTLET, NO.1
main77701-42040i201312-201705
77707TUBE SUB-ASSY, CHARCOAL CANISTER OUTLET
main77707-42030i201312-201705
main77707-48070i201401-201705
77751BRACKET, CHARCOAL CANISTER BASE
main77751-0R030i201312-201411
main77751-78020i201412-201705
77765PROTECTOR, CHARCOAL CANISTER
main77765-0R030i201312-201411
main77765-78020i201412-201705
77785HARNESS, FUEL PUMP
main77785-42050i201312-201705
main77785-78010i201705
8401
9010508158
9015950343
9017906169
9030108020
9030111025
9046046005
9046707215
9095904001
91673A0616
91673A0820
9613251300
9613341500

65 parts on this diagram · 7 diagrams in section
