FRONT FENDER APRON & DASH PANEL

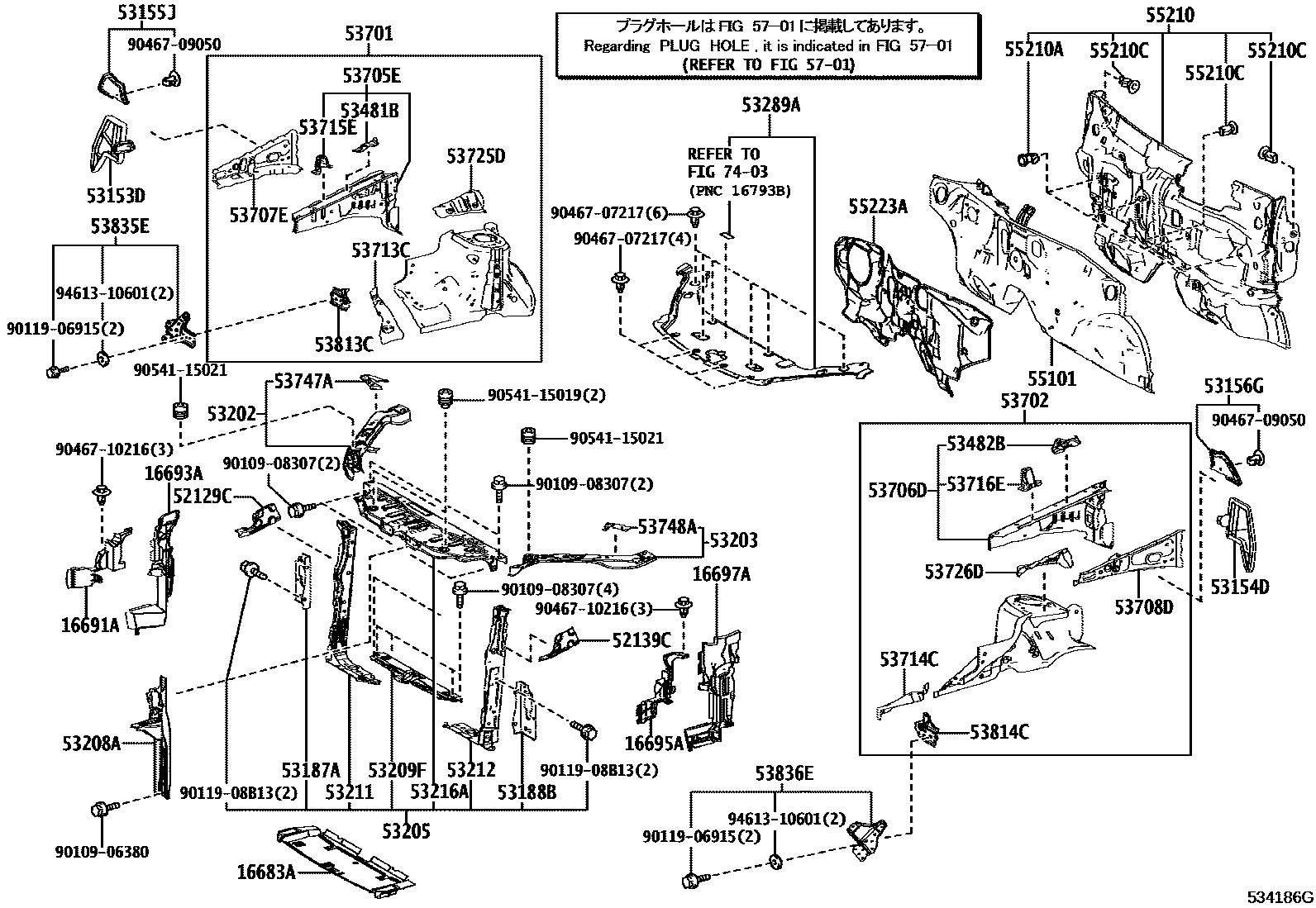

Parts diagram
16683APLATE, RADIATOR LOWER AIR GUIDE
main16683-36020i201312-201705
main16683-36100i201705
16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH
main16691-36020i201401-201705
main16691-36130i201705
main16691-36140i201705
main16691-37010i201312-201705
main16691-37060i201705
16693APLATE, RADIATOR SIDE AIR GUIDE, REAR RH
main16693-36010i201401-201705
main16693-36060i201705
main16693-36070i201705
main16693-37010i201312-201705
main16693-37020i201705
16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH
main16695-36020i201401-201705
main16695-36130i201705
main16695-36140i201705
main16695-37010i201312-201705
main16695-37030i201705
16697APLATE, RADIATOR SIDE AIR GUIDE, REAR LH
main16697-36010i201401-201705
main16697-36060i201705
main16697-36070i201705
main16697-37010i201312-201705
main16697-37030i201705
52129CARM, FRONT BUMPER, UPPER NO.2 RH
main52129-48020i201312-201608
main52129-48021i201609-201705
52139CARM, FRONT BUMPER, UPPER NO.2 LH
main52139-48010i201312-201705
53153DGUIDE, RADIATOR GRILLE SIDE AIR, RH
main53153-48020i201312-201705
53154DGUIDE, RADIATOR GRILLE SIDE AIR, LH
main53154-48020i201312-201705
53155JSEAL, RADIATOR GRILLE, NO.1
main53155-48020i201312-201705
53156GSEAL, RADIATOR GRILLE, NO.2
main53156-48010i201312-201705
53187ASTAY, RADIATOR SUPPORT, RH
main53187-42010i201312-201705
53188BSTAY, RADIATOR SUPPORT, LH
main53188-42010i201312-201705
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53202-48090i201312-201705
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-48130i201312-201705
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-48030i201312-201705
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-48090i201312-201705
main53208-48091i201705
53209FBRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER, RH
main53209-48010i201312-201705
53211SUPPORT, RADIATOR, RH
main53211-48901i201312-201705
53212SUPPORT, RADIATOR, LH
main53212-48901i201312-201705
53216ASUPPORT, RADIATOR, UPPER
main53216-48902i201312-201705
53289ACOVER, RADIATOR SUPPORT OPENING
main53289-48020i201312-201705
main53289-48021i201705
53481BBRACKET, HOOD SUPPORT, RH
main53481-48050i201312-201705
53482BBRACKET, HOOD SUPPORT LH
main53482-48040i201312-201705
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-48090i201312-201705
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-48060i201312-201705
53705EMEMBER SUB-ASSY, FRONT APRON TO COWL SIDE, RH
main53705-48020i201312-201705
53706DMEMBER SUB-ASSY, FRONT APRON TO COWL SIDE, LH
main53706-48010i201312-201705
53707EAPRON SUB-ASSY, FENDER SIDE, RH
main53707-42010i201312-201705
53708DAPRON SUB-ASSY, FENDER SIDE, LH
main53708-42010i201312-201705
53713CEXTENSION, FRONT FENDER APRON, FRONT RH
main53713-42040i201312-201705
53714CEXTENSION, FRONT FENDER APRON, FRONT LH
main53714-42040i201312-201401
main53714-42041i201401-201705
53715EEXTENSION, FRONT FENDER APRON, REAR RH
main53715-48010i201312-201705
53716EEXTENSION, FRONT FENDER APRON, REAR LH
main53716-48010i201312-201705
53725DREINFORCEMENT, FRONT SPRING SUPPORT, NO.2 RH
main53725-42010i201312-201705
53726DAPRON, FRONT FENDER NO.2 SIDE, LH
main53726-42010i201312-201705
53747AEXTENSION, APRON FENDER SIDE, RH
main53747-48010i201312-201705
53748AEXTENSION, APRON FENDER SIDE, LH
main53748-48010i201312-201705
53813CEXTENSION, FRONT FENDER, RH
main53813-42030i201312-201705
53814CEXTENSION, FRONT FENDER, LH
main53814-42030i201312-201705
53835EBRACE, FRONT FENDER TO APRON, RH
main53803-48020i201312-201705
main53803-48030i201705
53836EBRACE, FRONT FENDER TO APRON, LH
main53804-48020i201312-201705
55101PANEL SUB-ASSY, DASH
main55101-48210i201312-201705
main55101-48230i201705
55210INSULATOR ASSY, DASH PANEL
main55210-48180i201312-201705
main55210-48210i201705
55210ACLIP
main90467-11122i201312-201705
55210CCLIP
main90467-13079i201312-201705
55223AINSULATOR, DASH PANEL, OUTER
main55223-48190i201312-201501
main55223-48220i201501-201508
main55223-48221i201509-201705
5701
7403
9010906380
9010908307
9011906915
9011908B13
9046707217
9046709050
9046710216
9054115019
9054115021
9461310601

59 parts on this diagram · 2 diagrams in section
