FUEL INJECTION SYSTEM

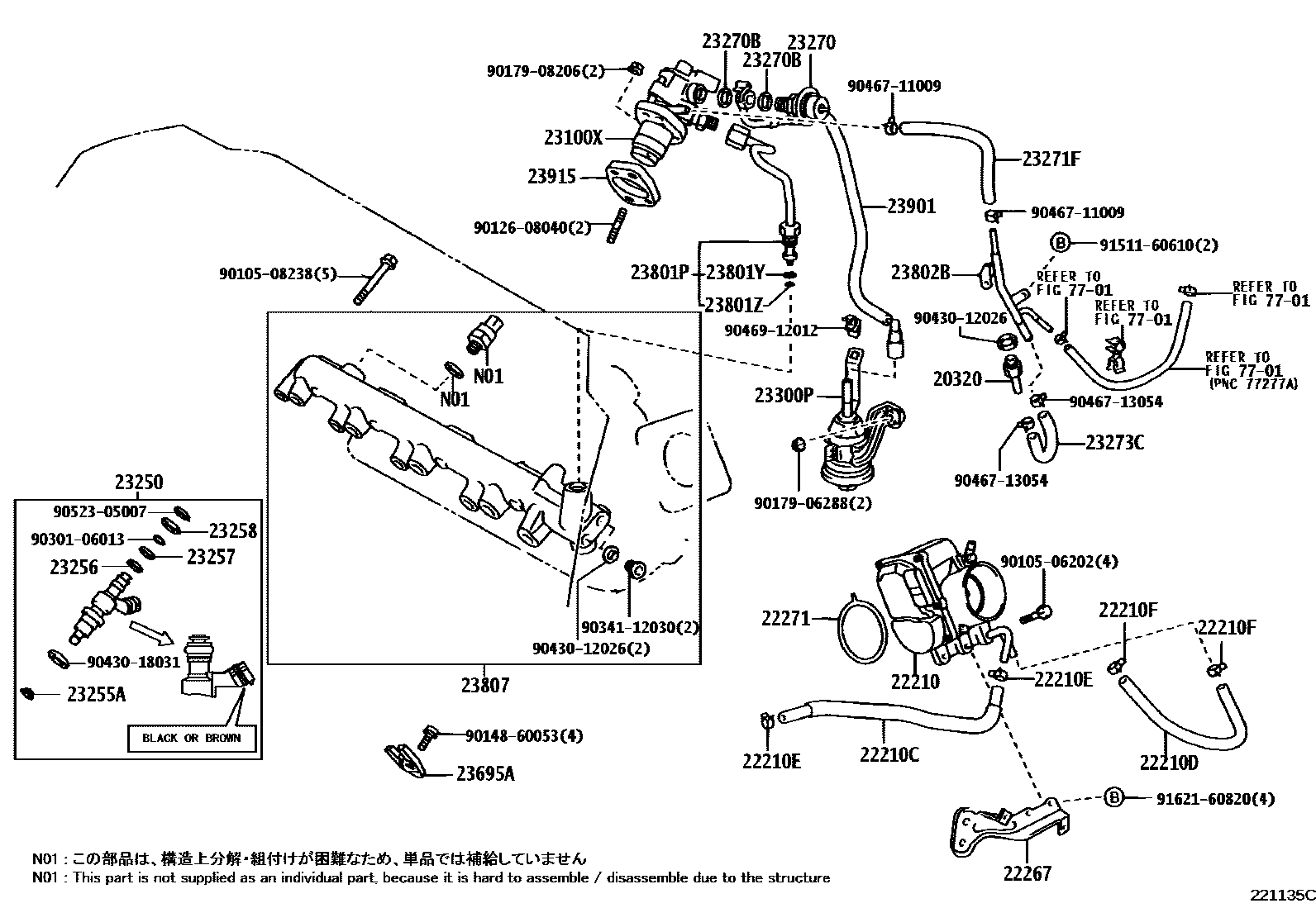

Parts diagram
20320VALVE ASSY, FUEL RELIEF
main20320-28010i¥3,480200104-200304
sub20320-28011¥3,480
main20320-28011i¥3,480200304
main20320-74010i¥37,200199807-199811
sub20320-74011¥37,200
sub23803-74060¥2,740
sub90447-12122¥860
main20320-74011i¥37,200199811-200104
22210BODY ASSY, THROTTLE
main22030-28010i¥83,600200104-200111
sub22030-28011¥83,600
main22030-28011i¥83,600200111
main22210-7A770i¥90,400199807
22210CHOSE, WATER BY-PASS, NO.1
main16261-28030i¥900200104
main16264-74140i¥1,280199807-200104
main16283-74050i¥740199807
22210DHOSE, WATER BY-PASS, NO.2
main16267-74110i¥580199807-200104
main16282-74100i¥850199807
main99555-10300i¥370200104
sub99555-10500¥1,150
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13050i¥240199807-200204
sub96135-51300¥120
main90467-15022i¥170199807-200104
main96135-41300i¥140200104
sub96135-51300¥120
main96135-51300i¥120200204-200208
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13050i¥240199807-200204
sub96135-51300¥120
main90467-15022i¥170199807-200104
main96135-41300i¥140200104
sub96135-51300¥120
main96135-51300i¥120200204-200208
22267BRACKET, THROTTLE BODY
main22267-28010i¥2,140200104
22271GASKET, THROTTLE BODY
main22271-28030i¥630200104
main22271-74070i¥550199807
main22271-74080i¥500199807-200104
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23100-28040i¥87,300200104-200304
sub23100-28041¥87,300
main23100-28041i¥87,300200304-200307
sub23100-28042¥87,400
main23100-74040i¥87,300199807-199809
sub23100-74041¥87,300
main23100-74041i¥87,300199809-200104
23250INJECTOR ASSY, FUEL
main23209-29025i¥42,800200104
sub23209-29026¥42,800
main23209-74170i¥20,100199807
main23209-79125i¥42,700199807-200104
23255ASEAL, FUEL INJECTOR
main23255-28010i¥130200104
main23255-46011i¥110200010-200104
main23255-74020i¥110199807-200010
sub23255-46011¥110
main23255-74030i¥0199807-200104
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-74010i¥190200205
main23256-74010i¥190200205
main23256-74010i¥190199807-200205
23257RING, FUEL INJECTOR BACK-UP, NO.2
main23257-74010i¥190199807-200205
main23257-74010i¥190200205
main23257-74010i¥190200205
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-28010i¥310200104-200205
sub23258-28011¥210
main23258-28010i¥310200205
sub23258-28011¥210
main23258-74010i¥310199807-200104
main23258-74010i¥310200205
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-46010i¥7,200199807
sub23207-20011¥7,100
main23270-28040i¥6,400200104
sub23270-31050¥8,700
main23270-74030i¥6,400199807-200104
sub23270-74031¥6,400
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23279-74010i199807
23271FHOSE, FUEL
main23271-28050i¥390200104
sub23271-28051¥430
main23271-74720i¥10,900199807-200104
23273CHOSE, FUEL, NO.2
main23273-28010i¥390200104
main23273-74020i¥1,050199807-199809
sub23273-74021¥1,050
main23273-74021i¥1,050199809-199811
main23273-74022i¥1,050199811-200104
23300PFILTER, FUEL(FOR EFI)
main23300-74300i¥5,800199807-200208
main23300-74370i¥5,800199807-200104
23695ACLAMP, NOZZLE HOLDER
main23695-28010i¥550200104
main23695-74010i¥890199807-200104
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-28041i¥4,360200104-200205
sub23801-28070¥4,360
main23801-28043i¥4,370200205
sub23801-28050¥4,370
main23801-74100i¥5,500199807-200104
23801YGASKET
main90430-07006i¥110200104-200205
23801ZRING, SNAP(FOR FUEL PIPE)
main90520-05003i¥120200104-200205
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-28020i¥2,680200104
main23802-74070i¥3,810199807
main23802-74120i¥3,810199807-200104
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-28020i¥27,600200104-200105
sub23807-28021¥27,600
sub23801-28041¥4,360
main23807-28021i¥27,600200105-200205
sub23807-28023¥27,600
sub23801-28043¥4,370
sub91621-J0614¥110
main23807-28023i¥27,600200205
sub23807-28024¥27,600
main23814-74110i¥7,800199807
sub23814-74080¥7,600
23901TUBE SUB-ASSY, FUEL
main23901-28120i¥9,000200104
sub23901-28121¥9,000
main23901-74020i¥5,900199807-200104
23915INSULATOR, FUEL PUMP
main23915-46011i¥840200104-200307
main23915-74010i¥1,460199807-200104
7701
9010506202
main90105-06202¥90
9010508238
main90105-08238¥190
9012608040
main90126-08040¥350
9014860053
main90148-60053¥70
9017906288
main90179-06288¥70
9017908206
main90179-08206¥90
9030106013
main90301-06013¥270
9034112030
main90341-12030¥120
9043012026
main90430-12026¥90
9043018031
main90430-18031¥130
9046711009
main90467-11009¥260
9046713054
main90467-13054¥110
9046912012
main90469-12012¥210
9052305007
9151160610
main91511-60610¥120
9162160820
main91621-60820¥130

44 parts on this diagram · 6 diagrams in section
