HEADLAMP CLEANER

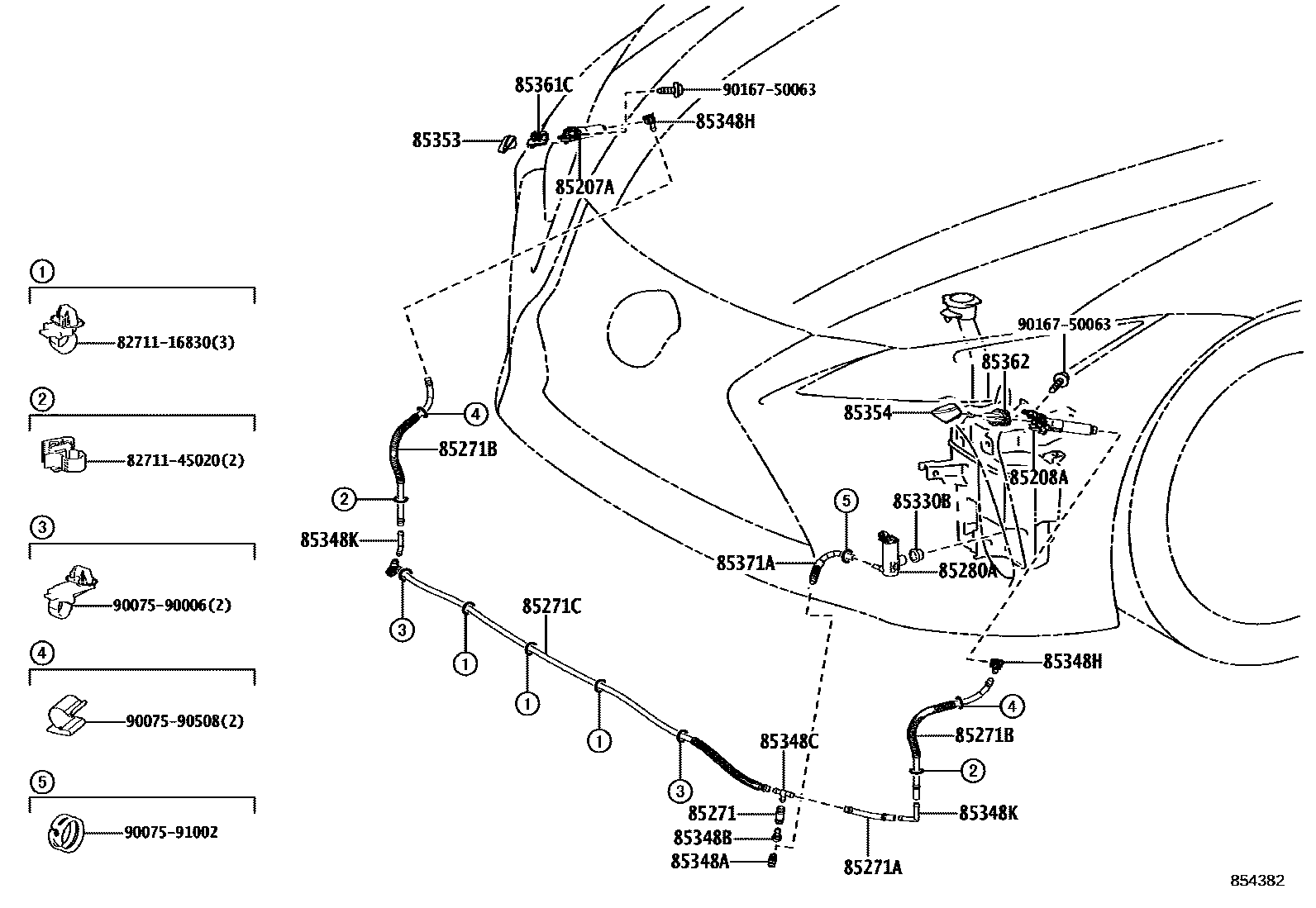

Parts diagram
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-11010i202007
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-11010i202007
85271HOSE, HEADLAMP CLEANER, NO.1
main90075-15053i202111-202210
main90075-15053i202007
main90075-15053i202302
85271AHOSE, HEADLAMP CLEANER, NO.2
main90075-15063i202111-202210
main90075-15063i202007
main90075-15063i202302
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15101i202111-202210
main90075-15101i202007
main90075-15101i202302
85271CHOSE, HEADLAMP CLEANER, NO.4
main90075-15072i202111-202210
main90075-15072i202007
main90075-15072i202302
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-33030i202007
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i202007
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17009i202007
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main90075-17012i202007
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main90075-17010i202007
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
main90075-17009i202007
85348KJOINT, HEADLAMP CLEANER ELBOW, NO.1
main90075-17013i202007
85353COVER, HEADLAMP WASHER, RH
main85353-11060i202007-202111
main85353-11070i202302
main85353-11070i202111-202210
main85353-11080i202111
85354COVER, HEADLAMP WASHER, LH
main85354-11060i202007-202111
main85354-11070i202302
main85354-11070i202111-202210
main85354-11080i202111
85361CBRACKET, WASHER
main85361-11020i202007
85362BRACKET, WASHER, NO.2
main85362-11020i202007
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main85359-11010i202007
8271116830WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271145020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9007590006
9007590508
9007591002
9016750063

24 parts on this diagram · 1 diagram in section
