FRONT BUMPER & BUMPER STAY

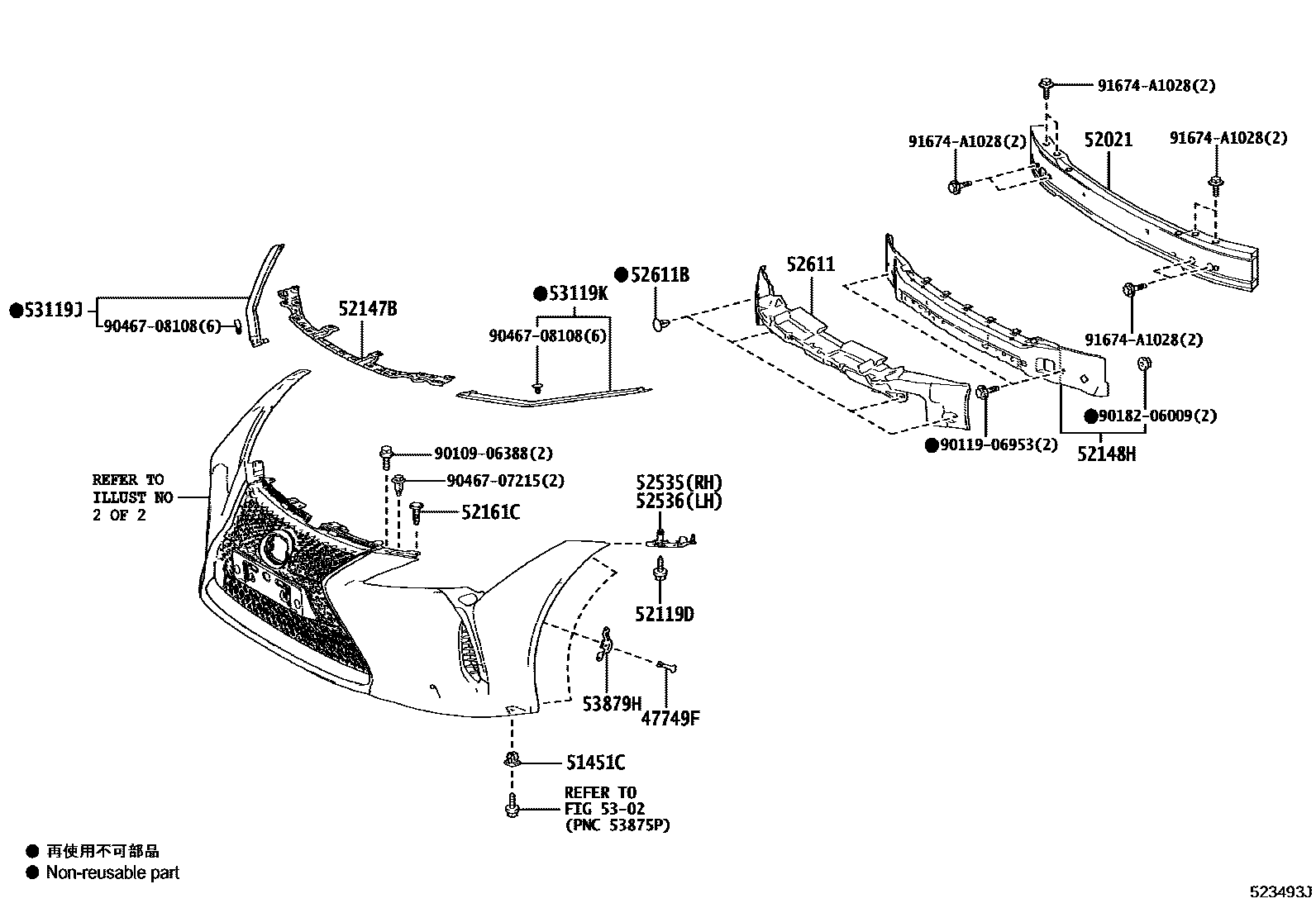

Parts diagram
47749FCLIP, PIN HOLD
main47749-50090i201701
51451CGROMMET(FOR ENGINE UNDER COVER)
main90189-06237i201701
52021REINFORCEMENT SUB-ASSY, FRONT BUMPER
main52021-11010i201701
52119DSCREW, NO.1
main90159-60431i201701
52147BBRACKET, FRONT BUMPER MOUNTING
main52147-11010i201701-202210
main52147-11011i202211
52148HBRACKET, FRONT BUMPER MOUNTING, NO.2
main52148-11010i201701
52161CPIECE, FRONT BUMPER
main52161-16010i201701
52535RETAINER, FRONT BUMPER SIDE, RH
main52535-11020i201701
52536RETAINER, FRONT BUMPER SIDE, LH
main52536-11020i201701
52611ABSORBER, FRONT BUMPER ENERGY
main52611-11010i201701
52611BCLIP, FRONT BUMPER ENERGY ABSORBER
main90467-07049-23i201701
BLACK
5302
53119JPROTECTOR, RADIATOR GRILLE, RH
main53119-11010i201701
53119KPROTECTOR, RADIATOR GRILLE, LH
main53119-11020i201701
53879HRETAINER, FRONT FENDER LINER
main53879-11010i201701
9010906388
9011906953
9018206009
9046707215
9046708108
91674A1028

21 parts on this diagram · 2 diagrams in section
