HEATING & AIR CONDITIONING - COOLER PIPING

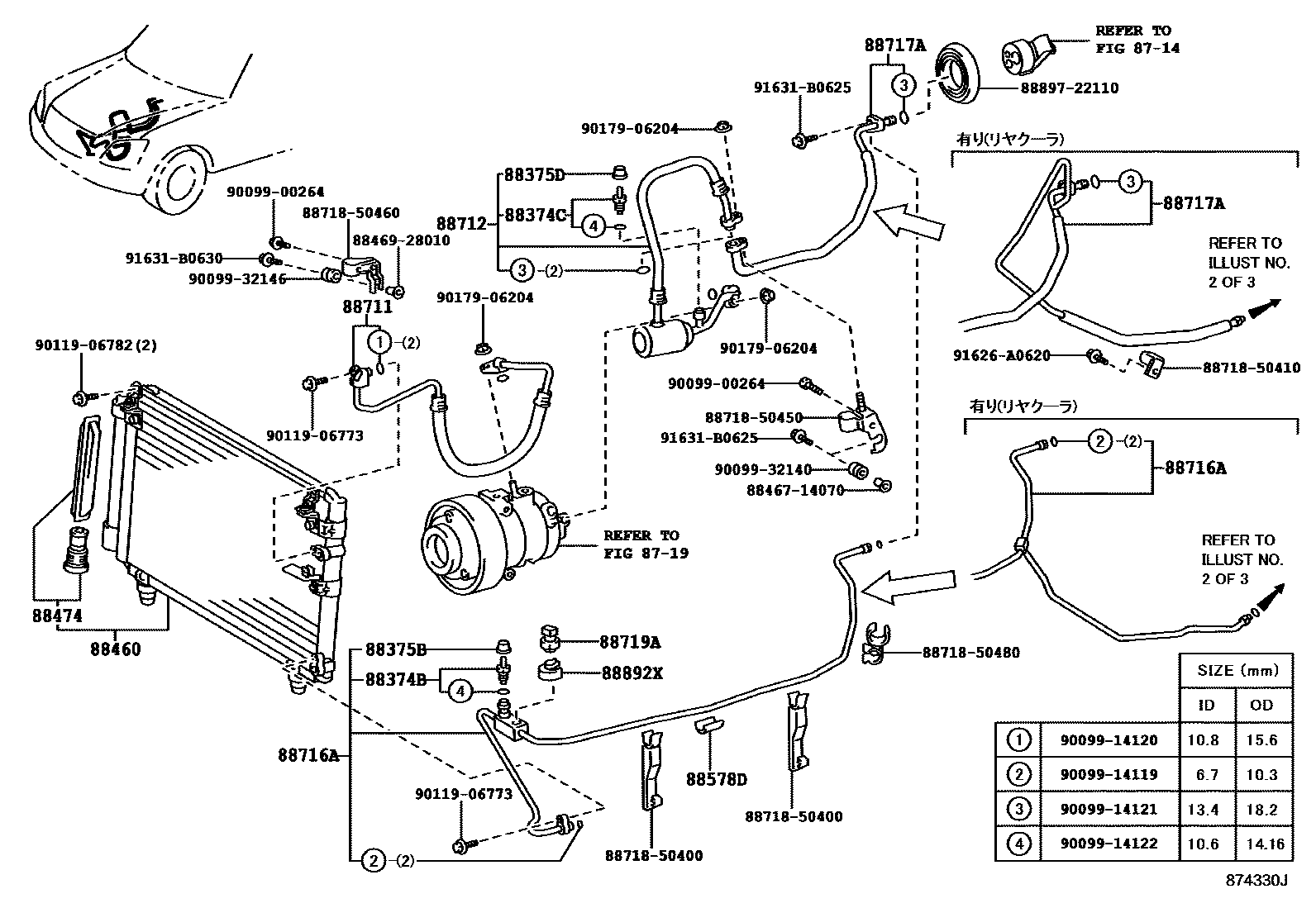

Parts diagram
8714
8719
88374BVALVE, SERVICE, NO.1
main88374-30010i200008-200307
88374CVALVE, SERVICE, NO.2
main88374-30010i200008-200307
88375BCAP, SERVICE VALVE, NO.1
main88375-30280i200008-200307
88375DCAP, SERVICE VALVE, NO.2
main88375-30290i200008-200307
88460CONDENSER ASSY, COOLER
main88460-50180i200008-200306
main88460-50181i200306-200307
88474DRYER, COOLER
main88474-17010i200306-200307
main88474-47010i200008-200306
88578DPACKING, COOLER PIPE, NO.1
main88578-50250i200008-200307
88711HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
main88711-50070i200008-200307
88712HOSE, COOLER REFRIGERANT SUCTION, NO.1
main88712-50250i200008-200307
main88712-50290i200307
88716APIPE, COOLER REFRIGERANT LIQUID, A
main88716-50500i200008-200307
main88716-50510i200008-200307
88717APIPE, COOLER REFRIGERANT SUCTION, A
main88717-50350i200008-200307
main88717-50360i200008-200307
88719ASENSOR, AIR CONDITIONER PRESSURE
main88719-40020i200008-200307
88892XCOVER, COOLER, NO.2
main88892-50120i200008-200307
8846714070CUSHION, COOLER CONDENSER, NO.1
8846928010SWITCH, PRESSURE CONTROL
8871850400PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871850410PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871850450PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871850460PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871850480PIPE, COOLER REFRIGERANT SUCTION, NO.2
8889722110VALVE, COOLER MAGNET
9009900264
9009914119
9009914120
9009914121
9009914122
9009932140
9009932146
9011906773
9011906782
9017906204
91626A0620
91631B0625
91631B0630

36 parts on this diagram · 3 diagrams in section
