FUEL TANK & TUBE

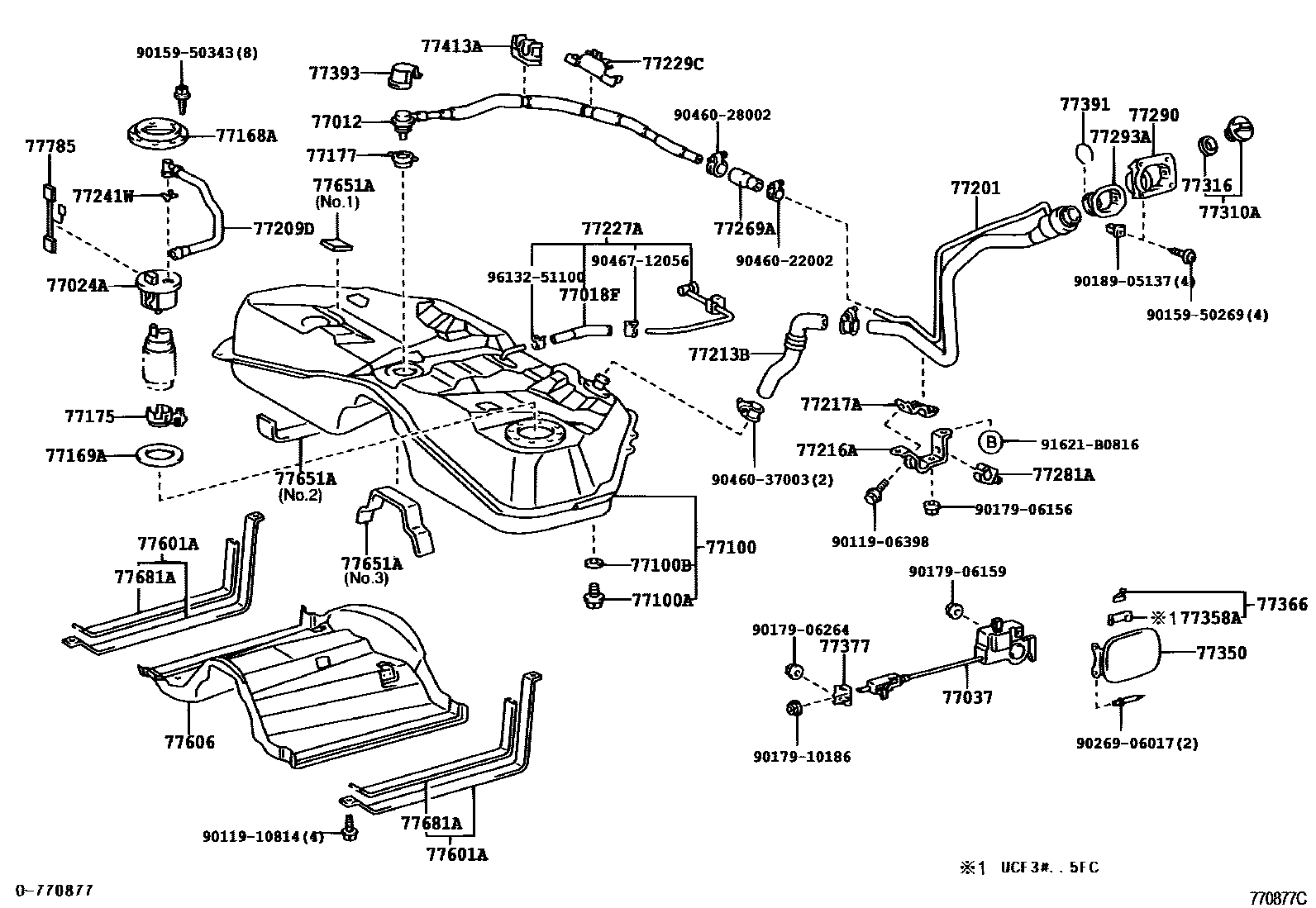

Parts diagram
77012TUBE SUB-ASSY, FUEL TANK BREATHER
main77012-50030i200008-200307
77018FHOSE, FUEL TANK EVAPORATION VENT
main95333-06010i200307
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-30040i200008-200307
main77024-30070i200307
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77030-50010i200008-200307
77100TANK ASSY, FUEL
main77001-50090i200008-200102
main77001-50091i200102-200507
main77001-50092i200507
77100APLUG(FOR FUEL TANK)
main90105-12116i200008-200506
77100BGASKET(FOR FUEL TANK)
main90430-12245i200008-200506
77168APLATE, FUEL TANK VENT TUBE SET
main77168-12240i200008-200107
main77168-33050i200107-200307
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i200008-200307
77175SUPPORT, FUEL SUCTION, NO.2
main77175-30030i200008-200307
main77175-30050i200307
77177GASKET, CHECK VALVE
main77177-33010i200008-200307
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-50090i200008-200307
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-50010i200008-200307
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-50010i200008-200307
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-50020i200008-200307
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-50050i200008-200307
77227ATUBE, FUEL TANK EVAPORATION VENT
main77227-50020i200008-200307
77229CCLAMP, BREATHER TUBE
main77229-50020i200008-200506
77241WCLIP, TUBE JOINT
main77241-33011i200008-200307
77269AHOSE, FUEL TANK BREATHER
main77269-30060i200008-200506
77281ACLAMP, FUEL FILLER PIPE
main77281-50020i200008-200307
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-50040i200008-200307
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-50040i200008-200307
77310ACAP ASSY, FUEL TANK
main77300-50020i200508
main77310-48010i200008-200507
77316GASKET, FUEL TANK CAP
main77316-16010i200008-200507
main77316-52020i200507-200508
77350LID ASSY, FUEL FILLER OPENING
main77350-50040i200008-200608
77358ASTOPPER, FUEL FILLER OPENING LID
main77358-48010i200008-200307
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-30070i200512
main77360-30080i200008-200511
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-22060i200008-200307
77391RING, FUEL INLET BOX
main77391-30020i200008-200307
77393PROTECTOR, CHECK VALVE
main77393-42010i200008-200307
77413ASUPPORT, FUEL TUBE GROMMET, NO.3
main77413-50010i200008-200506
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-50010i200008-200310
main77601-50011i200310
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-50040i200008-200307
77651ACUSHION, FUEL TANK, NO.1
main77651-20090i200307-200506
main77651-20090i200008-200307
main77651-50030i200307-200506
main77651-50030i200008-200307
main77652-50030i200008-200307
main77652-50030i200307-200506
77681ASEAT, FUEL TANK BAND
main77681-32060i200008-200307
77785HARNESS, FUEL PUMP
main77785-52020i200008-200307
9011906398
9011910814
9015950269
9015950343
9017906156
9017906159
9017906264
9017910186
9018905137
9026906017
9046022002
9046028002
9046037003
9046712056
91621B0816
9613251100

53 parts on this diagram · 2 diagrams in section
