EPC Data

CYLINDER BLOCK

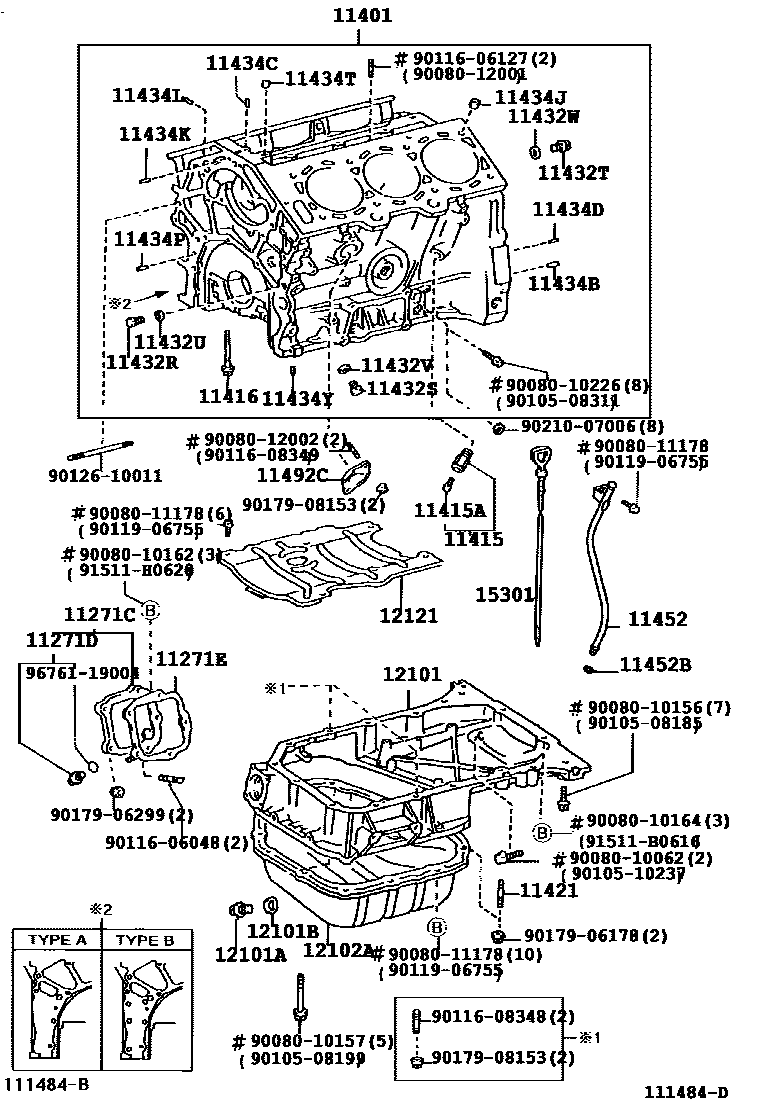

Parts diagram
11271CCOVER, CYLIVDER BLOCK SIDE
main11271-20010i200207-200301
11271DPLUG, DRAIN COCK(FOR CYLINDER BLOCK SIDE COVER )
main90910-09104i200002-200207
11271EGASKET, E.G.R COOLER
main25685-0A010i200002-200207
11401BLOCK SUB-ASSY, CYLINDER
main11401-09210i200002-200207
main11401-09230i200101-200108
main11401-29556i200002-200207
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09095i200002-200207
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i200002-200207
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02114×16i200002-200207
11421BOLT, STUD(FOR OIL PAN)
main90116-06098×2i200002-200207
11432RPLUG, W/HEAD STRAIGHT SCREW, NO.1(FOR CYLINDER BLOCK)
main90341-16013i200002-200207
11432SPLUG, W/HEAD STRAIGHT SCREW, NO.2(FOR CYLINDER BLOCK)
main90341-16013i200002-200207
11432TPLUG, W/HEAD STRAIGHT SCREW, NO.3(FOR CYLINDER BLOCK)
main90341-20013i200002-200207
11432UGASKET, STRAIGHT SCREW PLUG NO.1(FOR CYLINDER BLOCK)
main90430-16009i200002-200207
11432VGASKET, STRAIGHT SCREW PLUG NO.2(FOR CYLINDER BLOCK)
main90430-16009i200002-200207
11432WGASKET, STRAIGHT SCREW PLUG NO.3(FOR CYLINDER BLOCK)
main90430-20004i200002-200207
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113×2i200002-200207
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-04097i200002-200207
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-04097×2i200207-200301
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-16001×4i200207-200301
11434KPIN, STRAIGHT(FOR WATER PUMP)
main90250-04097×2i200002-200207
11434LPIN, STRAIGHT(FOR ENGINE MOUNTING)
main90250-04097×2i200002-200207
11434PPIN, STRAIGHT(FOR OIL PUMP SET)
main90250-04097×2i200002-200207
11434TPIN, RING(FOR TIMING BELT IDLER BRACKET SET)
main90253-11021i200207-200301
11434YPIN, STRAIGHT(FOR OIL PAN)
main90250-04097×2i200207-200301
11452GUIDE, OIL LEVEL GAGE
main11452-0A020i200207-200301
main11452-20020i200002-200207
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main96721-19010i200002-200207
11492CPLATE, WATER SEAL
main11492-20010i200104-200207
main11492-50010i200002-200104
12101PAN SUB-ASSY, OIL
main12111-0A021i200002-200202
main12111-0A030i200202-200207
main12111-20032i200002-200207
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i200207-200301
main90341-12026i200002-200207
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i200002-200207
12102APAN SUB-ASSY, OIL, NO.2
main12102-0A010i200002-200207
12121PLATE, OIL PAN BAFFLE, NO.1
main12121-0A011i200002-200207
15301GAGE SUB-ASSY, OIL LEVEL
main15301-20021i200002-200207
9008010062
9008010156
9008010157
9008010162
9008010164
9008010226
9008011178
9008012001
9008012002
9010508185
9010508199
9010508311
9010510237
9011606048
9011606127
9011608348
9011608349
9011906755
9012610011
9017906178
9017906299
9017908153
9021007006
91511B0616
91511H0620
9676119004

58 parts on this diagram · 1 diagram in section
