REAR DISC BRAKE CALIPER & DUST COVER

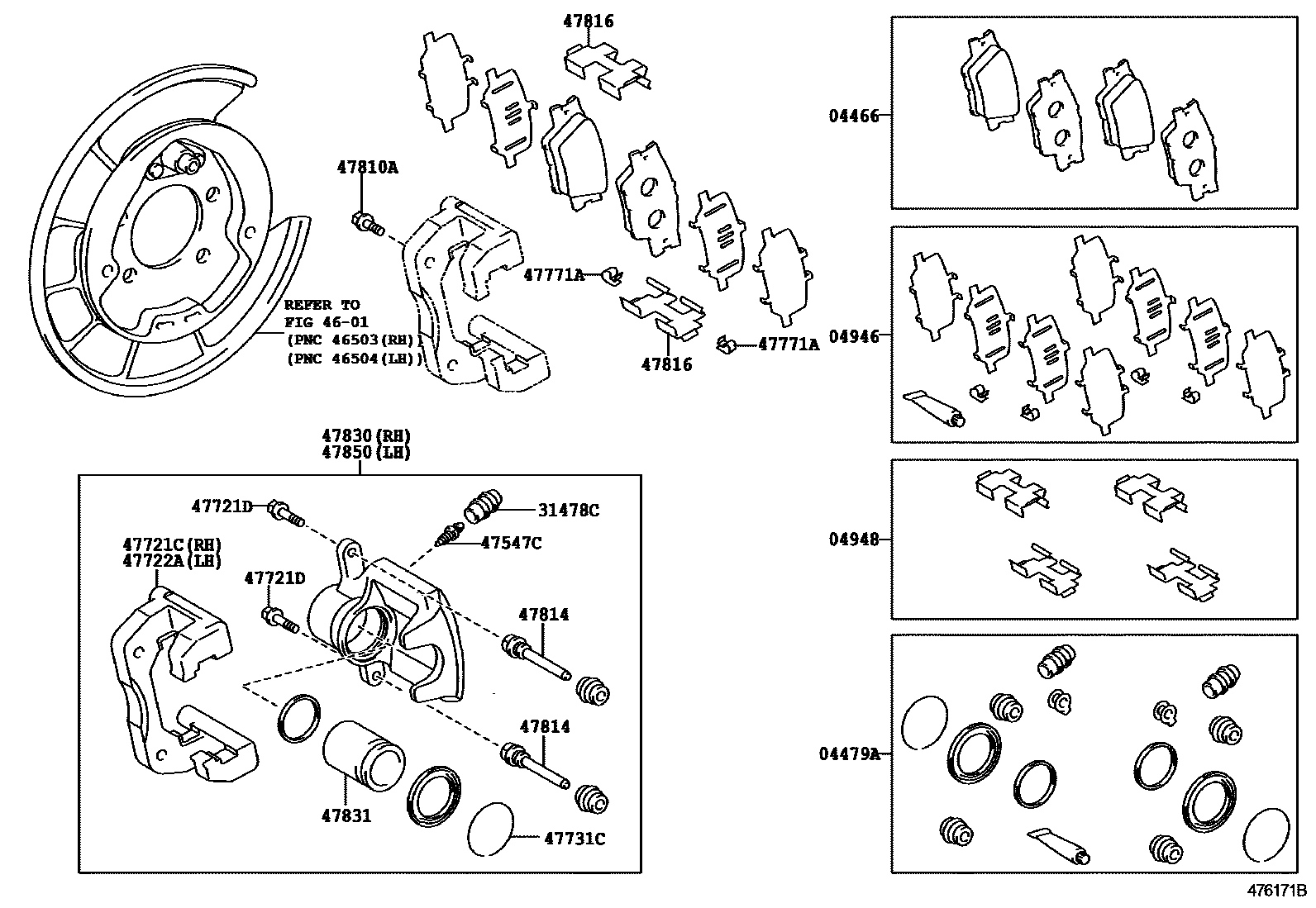

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-42060i200709-201102
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-33240i200709-201107
main04479-33350i201107
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-72010i200709-201102
04948FITTING KIT, DISC BRAKE, REAR
main04948-42020i200709-201107
main04948-75010i201107
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-50020i200709-201107
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i200709-201102
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-72010i200709-201107
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90105-08164i200709-201102
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-72010i200709-201107
47731CRING, SET(FOR REAR DISC BRAKE PISTON)
main90520-52006i200709-201102
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47771-72010i200709-201107
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-12314i200709-201310
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-33210i200709-201107
main47814-33240i201107
47816PLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47816-42060i200709-201107
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-72010i200709-201107
main47830-72011i201107
47831PISTON, REAR DISC BRAKE
main47831-33210i200709-201102
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-72010i200709-201107
main47850-72011i201107

18 parts on this diagram · 2 diagrams in section
