REAR SEAT & SEAT TRACK

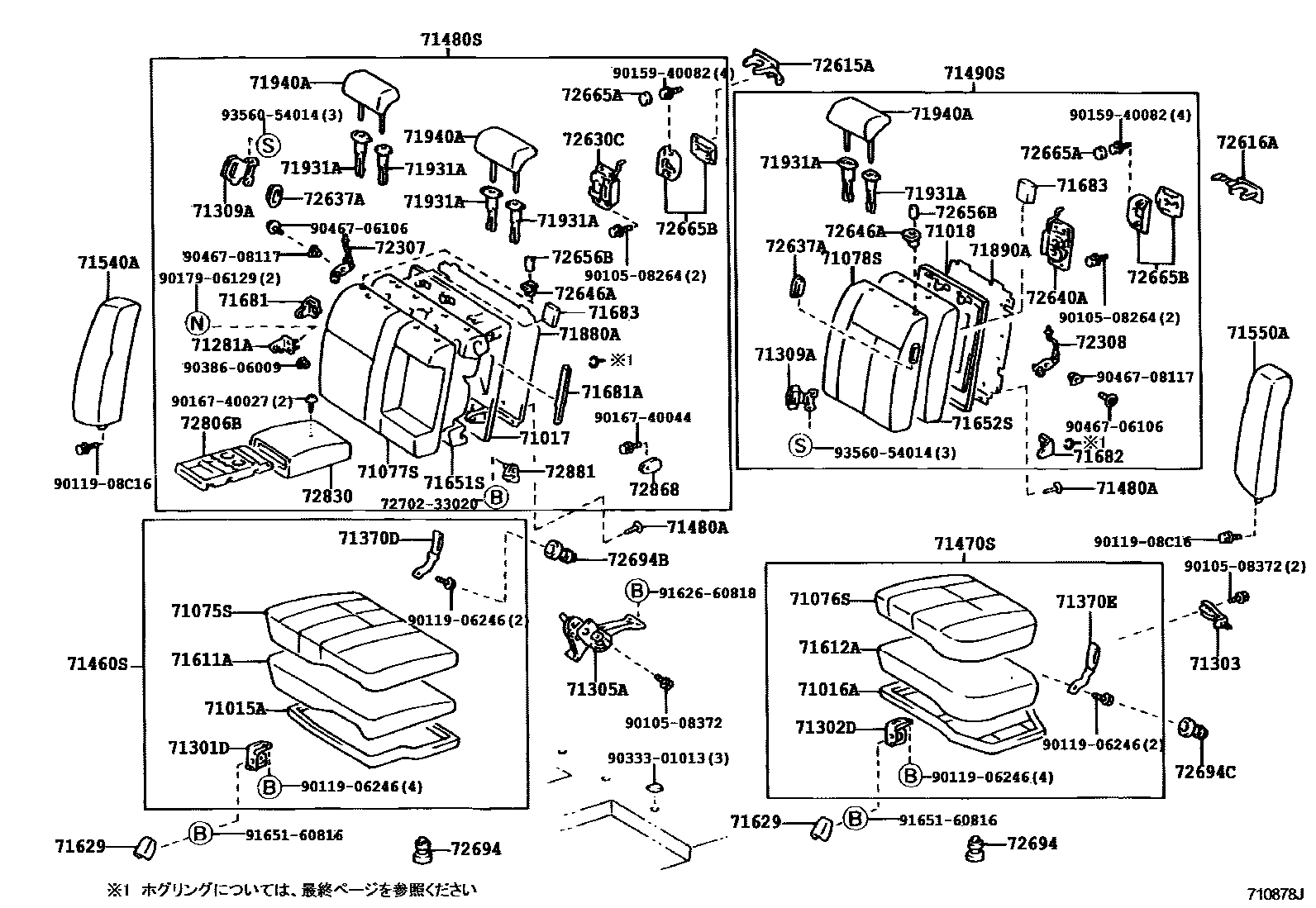

Parts diagram
71015AFRAME SUB-ASSY, REAR SEAT CUSHION, RH
main71015-33060-B1i199704-199908
BLUISH GRAY,TRIM1#
main71015-33060-C0i199908
BLACK,TRIM2#
main71015-33060-G1i199704
DK.SAGE,TRIM6#
71016AFRAME SUB-ASSY, REAR SEAT CUSHION, LH
main71016-33010-B1i199704-199908
BLUISH GRAY,TRIM1#
main71016-33010-C0i199908
BLACK,TRIM2#
main71016-33010-G1i199704
DK.SAGE,TRIM6#
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-33110i199704
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-33050i199704
71075SCOVER, REAR SEAT CUSHION, RH (FOR SEPARATE TYPE)
main71075-33270-B0i199704-199808
BLUISH GRAY,TRIM1#
main71075-33270-G0i199704-199808
DK. SAGE,TRIM6#
main71075-33271-B1i199808-199908
BLUE GRAY,TRIM1#
main71075-33271-G2i199808-199908
SAGE,TRIM6#
main71075-33272-G4i199908
DK.SAGE,TRIM6#
main71075-33340-C1i199908
BLACK,TRIM2#
main71075-33350-C1i199908
main71075-33350-G0i199808-199908
main71075-33350-G3i199907
71076SCOVER, REAR SEAT CUSHION, LH (FOR SEPARATE TYPE)
main71076-33020-B0i199704-199808
BLUISH GRAY,TRIM1#
main71076-33020-G0i199704-199808
DK. SAGE,TRIM6#
main71076-33021-B1i199808-199908
BLUE GRAY,TRIM1#
main71076-33021-G2i199808-199908
SAGE,TRIM6#
main71076-33022-G4i199908
DK.SAGE,TRIM6#
main71076-33030-C1i199908
main71076-33030-G0i199808-199908
main71076-33030-G3i199907
main71076-33040-C1i199908
BLACK,TRIM2#
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-33420-B0i199704-199808
BLUISH GRAY,TRIM1#
main71077-33420-G0i199704-199808
DK. SAGE,TRIM6#
main71077-33421-B1i199808-199908
BLUE GRAY,TRIM1#
main71077-33421-G2i199808-199908
SAGE,TRIM6#
main71077-33422-G4i199908
DK.SAGE,TRIM6#
main71077-33480-C1i199908
main71077-33480-G0i199808-199908
main71077-33480-G3i199907
main71077-33500-C1i199908
BLACK,TRIM2#
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-33290-B0i199704-199808
BLUISH GRAY,TRIM1#
main71078-33290-G0i199704-199808
DK. SAGE,TRIM6#
main71078-33291-B1i199808-199908
BLUE GRAY,TRIM1#
main71078-33291-G2i199808-199908
SAGE,TRIM6#
main71078-33292-G4i199908
DK.SAGE,TRIM6#
main71078-33350-C1i199908
BLACK,TRIM2#
main71078-33370-C1i199908
main71078-33370-G0i199808-199908
main71078-33370-G3i199907
71281AHINGE, REAR SEAT CENTER ARMREST
main71281-33020i199704
71301DHINGE SUB-ASSY, REAR SEAT, RH
main71301-33010i199704
main71302-33010i199704
71302DHINGE SUB-ASSY, REAR SEAT, LH
main71301-33010i199704
main71302-33010i199704
71303HINGE SUB-ASSY, REAR SEATBACK
main71303-33020i199704
main71303-33040i199706
main71303-33040i199704
71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER
main71305-33030i199704
71309ABRACKET SUB-ASSY, REAR SEATBACK HOLDER
main71309-33010i199704-199808
main71309-33020i199704-199808
main71309-33030i199808
main71309-33040i199808
71370DHOLDER ASSY, REAR SEAT CUSHION, RH
main71370-33010-B1i199704-199908
BLUISH GRAY,TRIM1#
main71370-33010-C0i199908
BLACK,TRIM2#
main71370-33010-G1i199704
DARK AGATE,TRIM6#
71370EHOLDER ASSY, REAR SEAT CUSHION, LH
main71370-33010-B1i199704-199908
BLUISH GRAY,TRIM1#
main71370-33010-C0i199908
BLACK,TRIM2#
main71370-33010-G1i199704
DARK AGATE,TRIM6#
71460SCUSHION ASSY, REAR SEAT, RH(FOR SEPARATE TYPE)
main71460-33240-B0i199704-199808
***,BLUISH GRAY,TRIM1#
main71460-33240-G0i199704-199808
***,DK. SAGE,TRIM6#
main71460-33241-B1i199808-199908
***,BLUE GRAY,TRIM1#
main71460-33241-G2i199808-199908
***,SAGE,TRIM6#
main71460-33242-G4i199908-200112
***,DK.SAGE,TRIM6#
main71460-33270-C1i199908-200112
main71460-33270-G0i199808-199908
main71460-33270-G3i199908-200112
main71460-33300-C1i199908-200112
***,BLACK,TRIM2#
71470SCUSHION ASSY, REAR SEAT, LH (FOR SEPARATE TYPE)
main71470-33020-B0i199704-199808
***,BLUISH GRAY,TRIM1#
main71470-33020-G0i199704-199808
***,DK. SAGE,TRIM6#
main71470-33021-B1i199808-199908
***,BLUE GRAY,TRIM1#
main71470-33021-G2i199808-199908
***,SAGE,TRIM6#
main71470-33022-G4i199908-200112
***,DK.SAGE,TRIM6#
main71470-33030-C1i199908-200112
main71470-33030-G0i199808-199908
main71470-33030-G3i199908-200112
main71470-33040-C1i199908-200112
***,BLACK,TRIM2#
71480ACLIP (FOR REAR SEATBACK)
main90467-06049-22i199704-199908
BLACK,TRIM1#,6#
main90467-06073i199706-199908
71480SBACK ASSY, REAR SEAT, RH (FOR SEPARATE TYPE)
main71480-33370-B0i199704-199808
***,BLUISH GRAY,TRIM1#
main71480-33370-G0i199704-199808
***,DK. SAGE,TRIM6#
main71480-33371-B1i199808-199908
***,BLUE GRAY,TRIM1#
main71480-33371-G2i199808-199908
***,SAGE,TRIM6#
main71480-33372-G4i199908-200112
***,DK.SAGE,TRIM6#
main71480-33420-C1i199908-200112
***,BLACK,TRIM2#
main71480-33430-C1i199908-200112
main71480-33430-G0i199808-199908
main71480-33430-G3i199908-200112
71490SBACK ASSY, REAR SEAT, LH (FOR SEPARATE TYPE)
main71490-33240-B0i199704-199808
***,BLUISH GRAY,TRIM1#
main71490-33240-G0i199704-199808
***,DK. SAGE,TRIM6#
main71490-33241-B1i199808-199908
***,BLUE GRAY,TRIM1#
main71490-33241-G2i199808-199908
***,SAGE,TRIM6#
main71490-33242-G4i199908-200112
***,DK.SAGE,TRIM6#
main71490-33300-C1i199908-200112
***,BLACK,TRIM2#
main71490-33310-C1i199908-200112
main71490-33310-G0i199808-199908
main71490-33310-G3i199908-200112
71540ABACK ASSY, REAR SIDE SEAT, RH
main71540-33140-B0i199704-199808
BLUISH GRAY,TRIM1#
main71540-33140-G0i199704-199808
DK. SAGE,TRIM6#
main71540-33141-B1i199808-199908
***,BLUE GRAY,TRIM1#
main71540-33141-G2i199808-199908
***,SAGE,TRIM6#
main71540-33142-G4i199908
DK.SAGE,TRIM6#
main71540-33190-C1i199908
BLACK,TRIM2#
main71540-33200-C1i199908
main71540-33200-G0i199808-199908
main71540-33200-G3i199907
71550ABACK ASSY, REAR SIDE SEAT, LH
main71550-33140-B0i199704-199808
BLUISH GRAY,TRIM1#
main71550-33140-G0i199704-199808
DK. SAGE,TRIM6#
main71550-33141-B1i199808-199908
***,BLUE GRAY,TRIM1#
main71550-33141-G2i199808-199908
***,SAGE,TRIM6#
main71550-33142-G4i199908
DK.SAGE,TRIM6#
main71550-33190-C1i199908
BLACK,TRIM2#
main71550-33200-C1i199908
main71550-33200-G0i199808-199908
main71550-33200-G3i199907
71611APAD, REAR SEAT CUSHION, RH
main71611-33020i199704
71612APAD, REAR SEAT CUSHION, LH
main71612-33010i199704
71629COVER, REAR SEAT CUSHION HINGE
main71629-33010-B0i199704-199908
BLUE GRAY,TRIM1#
main71629-33010-C0i199908
BLACK,TRIM2#
main71629-33010-G0i199704
SAGE,TRIM6#
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-33100i199704
main71651-33110i199808
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-33040i199704
main71652-33050i199808
71681PAD, REAR SEATBACK CORNER, A
main71681-33020i199704-199808
71681APAD, REAR SEATBACK CORNER, RH
main71681-33010i199704
71682PAD, REAR SEATBACK CORNER, B
main71682-33010i199704-199808
71683PAD, REAR SEATBACK CORNER, C
main71683-33010i199907
71880ACARPET ASSY, REAR SEATBACK BOARD, RH
main71880-33031-B1i199704-199908
BLUE GRAY,TRIM1#
main71880-33031-C0i199908
BLACK,TRIM2#
main71880-33031-G1i199704
SAGE,TRIM6#
71890ACARPET ASSY, REAR SEATBACK BOARD, LH
main71890-33030-B1i199704-199908
BLUE GRAY,TRIM1#
main71890-33030-C0i199908
BLACK,TRIM2#
main71890-33030-G1i199704
SAGE,TRIM6#
71931ASUPPORT, REAR SEAT HEADREST
main71930-44010-B0i199704-199908
main71930-44010-C0i199908
main71930-44010-G0i199704
main71931-32020-B2i199704-199908
main71931-32020-C0i199908
main71931-32020-G2i199704
71940AHEADREST ASSY, REAR SEAT
main71940-33200-B0i199704-199808
main71940-33200-G0i199704-199808
main71940-33201-B1i199808-199908
main71940-33201-G2i199808-199908
main71940-33202-G4i199908
main71940-33210-B0i199704-199808
main71940-33210-G0i199704-199808
main71940-33211-B1i199808-199908
main71940-33211-G2i199808-199908
main71940-33212-G4i199908
main71940-33320-C1i199908
main71940-33320-G0i199808-199908
main71940-33320-G3i199907
main71940-33330-C1i199908
main71940-33330-G0i199808-199908
main71940-33330-G3i199907
main71940-33340-C1i199908
main71940-33350-C1i199908
72307LINK SUB-ASSY, RECLINING CONTROL, RH
main72307-33010i199704
72308LINK SUB-ASSY, RECLINING CONTROL, LH
main72308-33010i199704
72615ACOVER, REAR SEATBACK LOCK STRIKER, RH
main72615-33010i199704
72616ACOVER, REAR SEATBACK LOCK STRIKER, LH
main72616-33010i199704
72630CLOCK ASSY, REAR SEATBACK, RH
main72630-33040i199704
72637AHANDLE, REAR SEAT LOCK
main72637-33010-B0i199704-199908
BLUE GRAY,TRIM1#
main72637-33010-C0i199908
BLACK,TRIM2#
main72637-33010-G0i199704
SAGE,TRIM6#
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-33040i199704
72646AGROMMET, REAR SEATBACK STOP BUTTON
main72646-33020-B0i199712-199908
BLUE GRAY,TRIM1#
main72646-33020-C0i199908
BLACK,TRIM2#
main72646-33020-G0i199704
DK.SAGE,TRIM6#
72656BBUTTON, REAR SEATBACK STOP RELEASE
main72661-13030-B2i199704-199908
BLUE GRAY,TRIM1#
main72661-13030-C0i199908
BLACK,TRIM2#
main72661-13030-G0i199704
SAGE,TRIM6#
72665ACAP(FOR REAR SEATBACK LOCK COVER)
main90339-10001-B5i199704-199908
BLUE GRAY,TRIM1#
main90339-10001-C0i199908
BLACK,TRIM2#
main90339-10001-G1i199704
SAGE,TRIM6#
72665BCOVER, REAR SEATBACK LOCK
main72665-33010-B0i199704-199908
BLUE GRAY,TRIM1#
main72665-33010-C0i199908
BLACK,TRIM2#
main72665-33010-G0i199704
SAGE,TRIM6#
72694COVER, REAR SEAT CUSHION LOCK
main72694-33020i199704
72694BCOVER, REAR SEAT CUSHION LOCK, RH
main72694-33010-B1i199704-199908
BLUISH GRAY,TRIM1#
main72694-33010-C0i199908
BLACK,TRIM2#
main72694-33010-G1i199704
DK.SAGE,TRIM6#
72694CCOVER, REAR SEAT CUSHION LOCK, LH
main72694-33010-B1i199704-199908
BLUISH GRAY,TRIM1#
main72694-33010-C0i199908
BLACK,TRIM2#
main72694-33010-G1i199704
DK.SAGE,TRIM6#
72806BHOLDER SUB-ASSY, REAR SEAT CENTER ARMREST CUP
main72806-33010-B0i199704-199908
BLUE GRAY,TRIM1#
main72806-33010-C0i199908
BLACK,TRIM2#
main72806-33010-G0i199704
SAGE,TRIM6#
72830ARMREST ASSY, REAR SEAT, CENTER
main72830-33240-B0i199704-199808
BLUISH GRAY,TRIM1#
main72830-33240-G0i199704-199808
DK. SAGE,TRIM6#
main72830-33241-B1i199808-199908
BLUE GRAY,TRIM1#
main72830-33241-G2i199808-199908
SAGE,TRIM6#
main72830-33242-G4i199908
DK.SAGE,TRIM6#
main72830-33310-C1i199908
main72830-33310-G0i199808-199908
main72830-33310-G3i199907
main72830-33330-C0i199908
BLACK,TRIM2#
72868COVER, CENTER ARMREST HINGE, RH
main72868-33020-B0i199704-199908
BLUE GRAY,TRIM1#
main72868-33020-C0i199908
BLACK,TRIM2#
main72868-33020-G0i199704
SAGE,TRIM6#
72881SUPPORT, REAR SEAT CENTER ARMREST, RH
main72881-50030i199704
7270233020BRACKET SUB-ASSY, REAR SEATBACK STRIKER
9010508264
9010508372
9011906246
9011908C16
9015940082
9016740027
9016740044
9017906129
9033301013
9038606009
9046706106
9046708117
9162660818
9165160816
9356054014

70 parts on this diagram · 2 diagrams in section
