INJECTION PUMP BODY

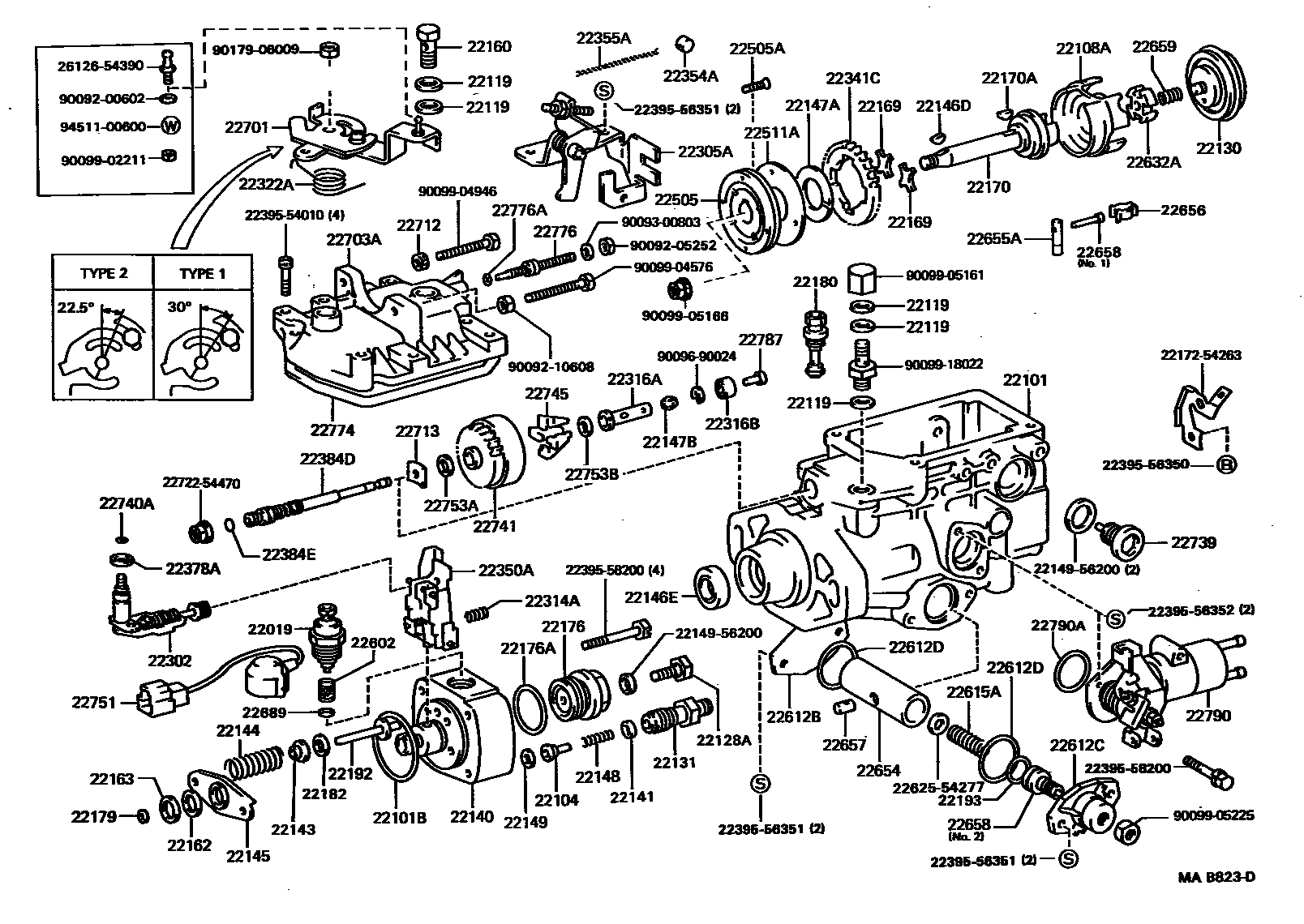

Parts diagram
22019SOLENOID ASSY, FUEL CUT
main22019-6A510i198812-199409
22101HOUSING SUB-ASSY, INJECTION PUMP
main22101-64010i198812-199409
22101BRING, O(FOR INJECTION PUMP HOUSING)
main90099-14053i198812-199409
22104VALVE SUB-ASSY, INJECTION PUMP DELIVERY
main22104-64010i198812-199005
main22104-6A290i199005-199409
22108ARING SUB-ASSY, ROLLER
main22108-54180i198812-199409
22119WASHER, AIR BLEEDER NIPPLE
main90201-12109×5i198812-199409
22128ABOLT, DISTRIBUTIVE HEAD
main22128-54010i198812-199409
22130CAMPLATE SUB-ASSY, FACE
main22130-54010i198812-199409
22131HOLDER, DELIVERY VALVE
main22131-54110×4i198812-198908
main22190-64740×4i198908-199005
main22190-6A290×4i199005-199409
22140HEAD SUB-ASSY, DISTRIBUTIVE PUMP
main22140-54730i198812-199409
22141SEAT, DELIVERY VALVE SPRING
main22141-54010×4i198812-199008
22143SEAT, SPRING UPPER
main22143-54010×2i198812-199409
22144SPRING, PUMP PLUNGER
main22144-54190×2i198812-199409
22145SEAT, SPRING, LOWER
main22145-54010i198812-199409
22146DKEY(FOR DRIVE GEAR)
main90099-13018i198812-199409
22146ESEAL(FOR DRIVE SHAFT)
main22544-64740i198812-199409
22147AWASHER, DRIVE SHAFT
main22161-54010i198812-199409
22147BRING, GOVERNOR SLEEVE
main22147-54290i198812-199409
22148SPRING, DELIVERY VALVE
main22148-54010×4i198812-199409
22149GASKET, DELIVERY VALVE
main22149-54010×4i198812-199005
main22149-56351×4i199005-199409
22160SCREW SUB-ASSY, OVERFLOW
main22160-64010i198812-199409
22162PLATE, PLUNGER UPPER
main22162-54010i198812-199409
22163PLATE, PLUNGER LOWER
main22163-54010i198812-199409
22169JOINT, RUBBER
main22169-54180×2i198812-199409
22170SHAFT SUB-ASSY, DRIVE
main22170-55130i198908-199409
main22170-6A510i198812-198908
22170AKEY(FOR DRIVE SHAFT)
main90099-13017i198812-199409
22176PLUG, DISTRIBUTIVE HEAD
main22176-54020i198812-199409
22176ARING, O(FOR DISTRIBUTIVE HEAD PLUG)
main90099-14052i198812-199409
22179SHIM, PLUNGER ADJUSTING
main22179-54010i198812-199409
main22179-54011i198812-199409
main22179-54012i198812-199409
main22179-54013i198812-199409
main22179-54014i198812-199409
main22179-54015i198812-199409
main22179-54016i198812-199409
main22179-54017i198812-199409
main22179-54018i198812-199409
main22179-54019i198812-199409
main22179-54020i198812-199409
22180VALVE SUB-ASSY, REGULATOR
main22180-55050i198812-199409
22182PLATE, TAPPET ADJUSTING SHIM
main22182-54010×2i198812-199409
main22183-54010×2i198812-199409
main22184-54010×2i198812-199409
main22185-54010×2i198812-199409
main22186-54010×2i198812-199409
main22187-54010×2i198812-199409
main22188-54010×2i198812-199409
22192GUIDE SUB-ASSY, PLUNGER SPRING
main22192-54010×2i198812-199409
22193RING, O(FOR LEVER CONNECTING PIN)
main22193-64750i198812-199409
22302SHAFT SUB-ASSY, SPEED CONTROL
main22302-54740i198812-199409
22305AIDLE-UP SUB-ASSY
main22305-54730i198812-199409
22314ASPRING, LEVER SUPPORT
main22314-54010×2i198812-199409
22316ASLEEVE, GOVERNOR
main22316-54261i198812-199409
main22316-54360i198812-199409
main22316-54730i198812-199409
22316BBEARING, BALL(FOR GOVERNOR SLEEVE)
main90099-10148i198812-199409
22322ASPRING, RETURN
main22322-54470i198812-198908
main22322-54730i198908-199409
22341CGEAR, GOVERNOR DRIVE
main22341-54010i198812-199409
22350AGOVERNOR ASSY, TORQUE CONTROL
main22350-54080i198812-199409
22354ASEAL, ROD
main22354-77050i198812-199409
22355AWIRE, GOVERNOR HOUSING SEAL
main22355-78030i198812-199409
22378AWASHER, GOVERNOR THRUST
main22378-64010i198812-199409
22384DSHAFT, GOVERNOR
main22380-54020i198812-199409
22384ERING, O(FOR GOVERNOR MAIN SHAFT)
main90099-14049i198812-199409
22505PUMP SUB-ASSY, FUEL FEED
main22505-54010i198812-199409
22505ASCREW(FOR FUEL FEED PUMP)
main90099-00723×2i198812-199409
22511ACOVER, FEED PUMP
main22511-54020i198812-198908
main22511-58650i198908-199409
22602FILTER SUB-ASSY, FUEL INJECTION PUMP
main22602-56350i198812-199409
22612BCOVER, TIMER
main22612-54010i198812-199109
main22612-56350i199109-199409
22612CCOVER, TIMER
main22612-54450i198812-199409
22612DRING, O(FOR TIMER COVER)
main90099-14051×2i199008-199311
main90099-14105×2i198812-199008
22615ASPRING, TIMER OUTER
main22615-54490i198812-199409
main22615-54730i198812-199409
main22615-54731i198812-199409
22632ACOUPLING, INJECTION PUMP
main22632-54010i198812-199409
22654PISTON, TIMER
main22654-54730i198812-199409
22655APIN, TIMER SLIDE
main22655-54010i198812-199409
22656CLIP, TIMER
main22656-54010i198812-199409
22657CLIP, TIMER
main22657-54010i198812-199409
22658STOPPER, TIMER
main22658-54010i198812-199409
main22658-54450i198812-199409
22659SPRING, COUPLING
main22659-64150i198812-199409
22689WASHER(FOR SWIVEL NIPPLE)
main22689-56350i198812-199409
22701LEVER SUB-ASSY, ADJUSTING
main22701-54740i198812-199409
main22701-54741i198812-199409
22703ACOVER SUB-ASSY, GOVERNOR
main22703-54451i198812-199409
22712NUT, ROCK
main22775-77121i198812-199409
22713WASHER, GOVERNOR GEAR ADJUSTING
main22713-54010i198812-199409
main22714-54010i198812-199409
main22715-54010i198812-199409
main22716-54010i198812-199409
main22717-54010i198812-199409
22739BOLT, GOVERNOR LINK SUPPORT
main22739-54020×2i198812-199409
22740ARING, O(FOR GOVERNOR ADJUSTING SHAFT)
main22193-54770i199109-199409
main90099-14048i198812-199109
22741HOLDER SUB-ASSY, FLYWEIGHT
main22741-54020i198812-199409
22745FLYWEIGHT, DISTRIBUTIVE PUMP
main22745-54010×4i198812-199409
22751WIRE SUB-ASSY, FUEL CUT SOLENOID
main22751-54311i198812-199409
22753AWASHER, FLYWEIGHT, NO.1
main22753-54010i198812-199409
22753BWASHER, FLYWEIGHT, NO.2
main22753-54020i199109-199409
main22753-54290i198812-199109
22774GASKET, GOVERNOR COVER
main22774-54010i198812-199109
main22774-54270i199109-199409
22776SCREW, SMOKE SET ADJUSTING
main22776-54110i198812-199409
22776ARING, O(FOR SMOKE SET SCREW)
main90099-14047i198812-199409
22787PLUG, GOVERNOR SLEEVE
main22787-54027i198812-199409
main22787-54029i198812-199409
main22787-54031i198812-199409
main22787-54033i198812-199409
main22787-64640i198812-199409
main22787-64641i198812-199409
main22787-64643i198812-199409
main22787-64680i198812-199409
22790COVER SUB-ASSY, TIMER
main22790-54730i198812-199409
22790ARING, O(FOR TIMER COVER)
main90099-14051i199008-199311
main90099-14105i198812-199008
2214956200GASKET, DELIVERY VALVE
2217254263CLIP, CONNECTOR SUPPORT, SOLENOID
2239554010BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239556350BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239556351BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239556352BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239558200BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2262554277WASHER, TIMER SENSOR ADJUSTING
2272254470NUT, GOVERNOR SHAFT ROCK
2612654390JOINT(FOR VENTURI)
9009200602
9009205252
9009210608
9009300803
9009690024
9009902211
9009904576
9009904946
9009905161
9009905166
9009905225
9009918022
9017906009
9451100600

103 parts on this diagram · 1 diagram in section
